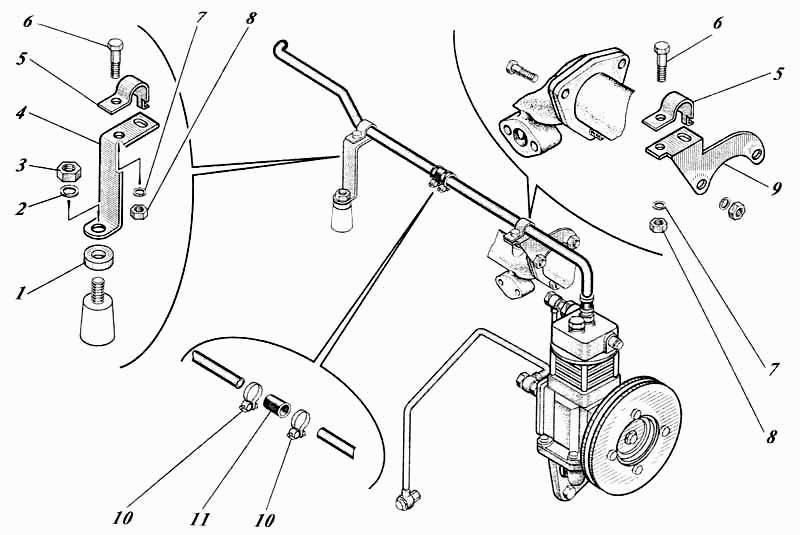

Установка компрессора-
100%
Название детали
Втулка
Заводской номер
442-2538
Количество на модель
1
№
1
Название детали
Шайба Г
Заводской номер
Шайба 14.65Г05 [6402]
Количество на модель
1
№
2
Название детали
Орехов М.Н.
Заводской номер
Гайка М14-6Н.6.016 [5915]
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
442-2517-20
Количество на модель
1
№
4
Название детали
Хомут
Заводской номер
442-2514-10
Количество на модель
2
№
5
Название детали
Болт M- x
Заводской номер
Болт М6-6gх25.88.35.016 [7795]
Количество на модель
2
№
6
Название детали
Шайба Г.
Заводской номер
Шайба 6.65Г.05 [6402]
Количество на модель
2
№
7
Название детали
Орехов М.Н.
Заводской номер
Гайка М6-6Н.016 [5915]
Количество на модель
2
№
8
Название детали
Кронштейн
Заводской номер
442-2513-10
Количество на модель
1
№
9
Название детали
Хомут
Заводской номер
440-18с11
Количество на модель
2
№
10
Название детали
Рукав 20x29-1B L=(70±1) мм
Заводской номер
442-2539
Количество на модель
1
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка | 442-2538 | 1 | 1 | 1 | |||
| 2 | Шайба Г | Шайба 14.65Г05 [6402] | 1 | 1 | 2 | |||
| 3 | Орехов М.Н. | Гайка М14-6Н.6.016 [5915] | 1 | 1 | 3 | |||
| 4 | Кронштейн | 442-2517-20 | 1 | 1 | 4 | |||
| 5 | Хомут | 442-2514-10 | 2 | 2 | 5 | |||
| 6 | Болт M- x | Болт М6-6gх25.88.35.016 [7795] | 2 | 2 | 6 | |||
| 7 | Шайба Г. | Шайба 6.65Г.05 [6402] | 2 | 2 | 7 | |||
| 8 | Орехов М.Н. | Гайка М6-6Н.016 [5915] | 2 | 2 | 8 | |||
| 9 | Кронштейн | 442-2513-10 | 1 | 1 | 9 | |||
| 10 | Хомут | 440-18с11 | 2 | 2 | 10 | |||
| 11 | Рукав 20x29-1B L=(70±1) мм | 442-2539 | 1 | 1 | 11 |
