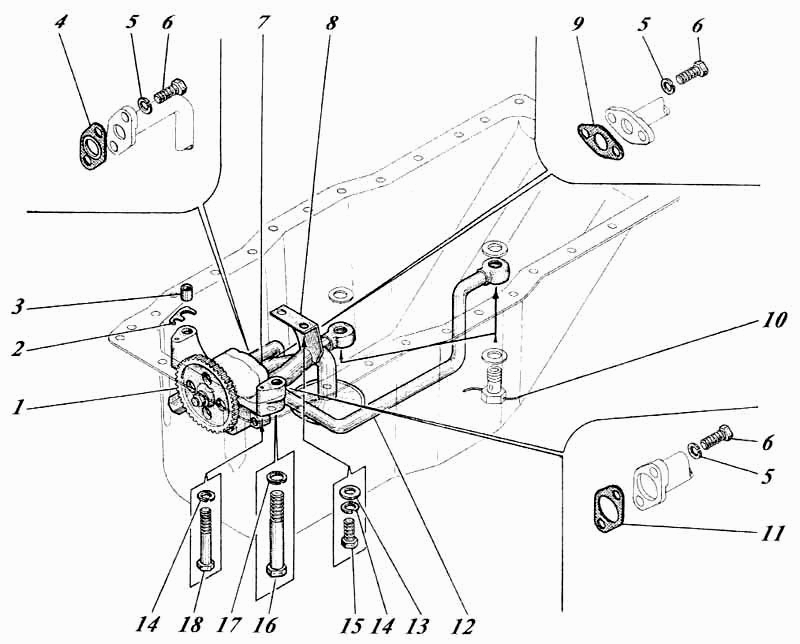

Насос масляный с трубами МНс
100%
Название детали
Насос масляный с трубами
Заводской номер
МН41-09с1
Количество на модель
№
Название детали
Насос масляный
Заводской номер
442-09с2
Количество на модель
1
№
1
Название детали
Прокладка регулировочная
Заводской номер
МН-0931
Количество на модель
2
№
2
Название детали
Втулка-штифт
Заводской номер
МН-0917
Количество на модель
2
№
3
Название детали
Прокладка в сборе
Заводской номер
01-09с17А
Количество на модель
1
№
4
Название детали
Шайба Г.
Заводской номер
Шайба 8.65Г.05 [6402]
Количество на модель
6
№
5
Название детали
Болт M- x
Заводской номер
Болт М8-6gх25.88.35.016 [7796]
Количество на модель
6
№
6
Название детали
Труба радиаторной секции
Заводской номер
МН41-09с13А
Количество на модель
1
№
7
Название детали
Труба всасывающая
Заводской номер
МН41-09с11-1
Количество на модель
1
№
8
Название детали
Прокладка
Заводской номер
01-0932А
Количество на модель
1
№
9
Название детали
Провод - C
Заводской номер
3282
Количество на модель
2
№
10
Название детали
Прокладка впускной трубы
Заводской номер
01-0929А
Количество на модель
1
№
11
Название детали
Труба нагнетательной секции
Заводской номер
МН41-09с12
Количество на модель
1
№
12
Название детали
Шайба х
Заводской номер
Шайба 10х2 [10450]
Количество на модель
2
№
13
Название детали
Шайба Г.
Заводской номер
Шайба 10.65Г.05 [6402]
Количество на модель
4
№
14
Название детали
Болт M- x
Заводской номер
Болт М10-6gх20 [7796]
Количество на модель
2
№
15
Название детали
Болт M- x
Заводской номер
Болт М12-6gх100 [7795]
Количество на модель
2
№
16
Название детали
Шайба Г.
Заводской номер
Шайба 12.65Г.05 [6402]
Количество на модель
2
№
17
Название детали
Болт M- x
Заводской номер
Болт М10-6gх70 [7795]
Количество на модель
2
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Насос масляный с трубами | МН41-09с1 | |||||||
| 1 | Насос масляный | 442-09с2 | 1 | 1 | 1 | |||
| 2 | Прокладка регулировочная | МН-0931 | 2 | 2 | 2 | |||
| 3 | Втулка-штифт | МН-0917 | 2 | 2 | 3 | |||
| 4 | Прокладка в сборе | 01-09с17А | 1 | 1 | 4 | |||
| 5 | Шайба Г. | Шайба 8.65Г.05 [6402] | 6 | 6 | 5 | |||
| 6 | Болт M- x | Болт М8-6gх25.88.35.016 [7796] | 6 | 6 | 6 | |||
| 7 | Труба радиаторной секции | МН41-09с13А | 1 | 1 | 7 | |||
| 8 | Труба всасывающая | МН41-09с11-1 | 1 | 1 | 8 | |||
| 9 | Прокладка | 01-0932А | 1 | 1 | 9 | |||
| 10 | Провод - C | 3282 | 2 | 2 | 10 | |||
| 11 | Прокладка впускной трубы | 01-0929А | 1 | 1 | 11 | |||
| 12 | Труба нагнетательной секции | МН41-09с12 | 1 | 1 | 12 | |||
| 13 | Шайба х | Шайба 10х2 [10450] | 2 | 2 | 13 | |||
| 14 | Шайба Г. | Шайба 10.65Г.05 [6402] | 4 | 4 | 14 | |||
| 15 | Болт M- x | Болт М10-6gх20 [7796] | 2 | 2 | 15 | |||
| 16 | Болт M- x | Болт М12-6gх100 [7795] | 2 | 2 | 16 | |||
| 17 | Шайба Г. | Шайба 12.65Г.05 [6402] | 2 | 2 | 17 | |||
| 18 | Болт M- x | Болт М10-6gх70 [7795] | 2 | 2 | 18 |
