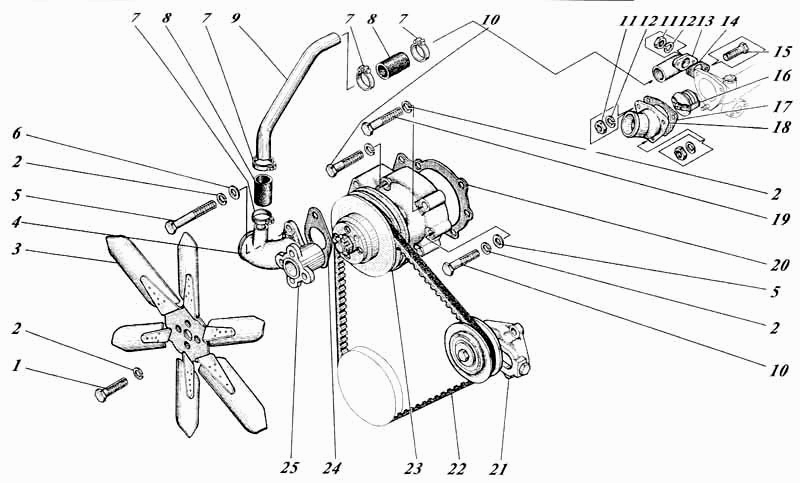

Насос водяной и вентилятор с
100%
Название детали
Насос водяной, вентилятор и термостат
Заводской номер
444-13с1-01
Количество на модель
№
Название детали
Болт M- x
Заводской номер
Болт М10-6gх80.88.35.016 [7795]
Количество на модель
№
1
Название детали
Шайба Г.
Заводской номер
Шайба 10.65Г.05 [6402]
Количество на модель
№
2
Название детали
Вентилятор
Заводской номер
461-13с2-20
Количество на модель
№
3
Название детали
Патрубок водяной
Заводской номер
01М-1307-01
Количество на модель
№
4
Название детали
Болт M- x
Заводской номер
Болт М10-6gх110.88.35.016 [7795]
Количество на модель
№
5
Название детали
Шайба Ahkp.
Заводской номер
Шайба А10х2.01.08кп.013 [10450]
Количество на модель
№
6
Название детали
Хомут стяжной
Заводской номер
01М-19с37
Количество на модель
№
7
Название детали
Рукав, - ()
Заводской номер
01М-1335
Количество на модель
№
8
Название детали
Труба
Заводской номер
41Т-1323
Количество на модель
№
9
Название детали
Болт M- x
Заводской номер
Болт М10-6gх60.88.35.016 [7795]
Количество на модель
№
10
Название детали
Орехов М.Н.
Заводской номер
Гайка М8-6Н.6.016 [5915]
Количество на модель
№
11
Название детали
Шайба Г.
Заводской номер
Шайба 8.65Г.05 [6402]
Количество на модель
№
12
Название детали
Патрубок водоотводящий
Заводской номер
448-1928
Количество на модель
№
13
Название детали
Прокладка впускной трубы
Заводской номер
01-0929А
Количество на модель
№
14
Название детали
Болт M- x
Заводской номер
Болт М8-6gх30.88.35.016 [7796]
Количество на модель
№
15
Название детали
Термостат
Заводской номер
ТС108-1306100-03
Количество на модель
№
16
Название детали
прокладка
Заводской номер
01М-1325
Количество на модель
№
17
Название детали
Патрубок термостата
Заводской номер
01М-1315-01
Количество на модель
№
18
Название детали
Болт M- x
Заводской номер
Болт М10-6gх65.88.35.016 [7795]
Количество на модель
№
19
Название детали
прокладка
Заводской номер
01-1306
Количество на модель
№
20
Название детали
Ролик натяжной
Заводской номер
01М-13с11-2
Количество на модель
№
21
Название детали
Ремень кл.х
Заводской номер
5813
Количество на модель
№
22
Название детали
Насос водяной
Заводской номер
41-13с3-1Г
Количество на модель
№
23
Название детали
прокладка
Заводской номер
6Т3-1303
Количество на модель
№
24
Название детали
Проставка вентилятора
Заводской номер
444-1336
Количество на модель
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Насос водяной, вентилятор и термостат | 444-13с1-01 | |||||||
| 1 | Болт M- x | Болт М10-6gх80.88.35.016 [7795] | 1 | |||||
| 2 | Шайба Г. | Шайба 10.65Г.05 [6402] | 2 | |||||
| 3 | Вентилятор | 461-13с2-20 | 3 | |||||
| 4 | Патрубок водяной | 01М-1307-01 | 4 | |||||
| 5 | Болт M- x | Болт М10-6gх110.88.35.016 [7795] | 5 | |||||
| 6 | Шайба Ahkp. | Шайба А10х2.01.08кп.013 [10450] | 6 | |||||
| 7 | Хомут стяжной | 01М-19с37 | 7 | |||||
| 8 | Рукав, - () | 01М-1335 | 8 | |||||
| 9 | Труба | 41Т-1323 | 9 | |||||
| 10 | Болт M- x | Болт М10-6gх60.88.35.016 [7795] | 10 | |||||
| 11 | Орехов М.Н. | Гайка М8-6Н.6.016 [5915] | 11 | |||||
| 12 | Шайба Г. | Шайба 8.65Г.05 [6402] | 12 | |||||
| 13 | Патрубок водоотводящий | 448-1928 | 13 | |||||
| 14 | Прокладка впускной трубы | 01-0929А | 14 | |||||
| 15 | Болт M- x | Болт М8-6gх30.88.35.016 [7796] | 15 | |||||
| 16 | Термостат | ТС108-1306100-03 | 16 | |||||
| 17 | прокладка | 01М-1325 | 17 | |||||
| 18 | Патрубок термостата | 01М-1315-01 | 18 | |||||
| 19 | Болт M- x | Болт М10-6gх65.88.35.016 [7795] | 19 | |||||
| 20 | прокладка | 01-1306 | 20 | |||||
| 21 | Ролик натяжной | 01М-13с11-2 | 21 | |||||
| 22 | Ремень кл.х | 5813 | 22 | |||||
| 23 | Насос водяной | 41-13с3-1Г | 23 | |||||
| 24 | прокладка | 6Т3-1303 | 24 | |||||
| 25 | Проставка вентилятора | 444-1336 | 25 |
