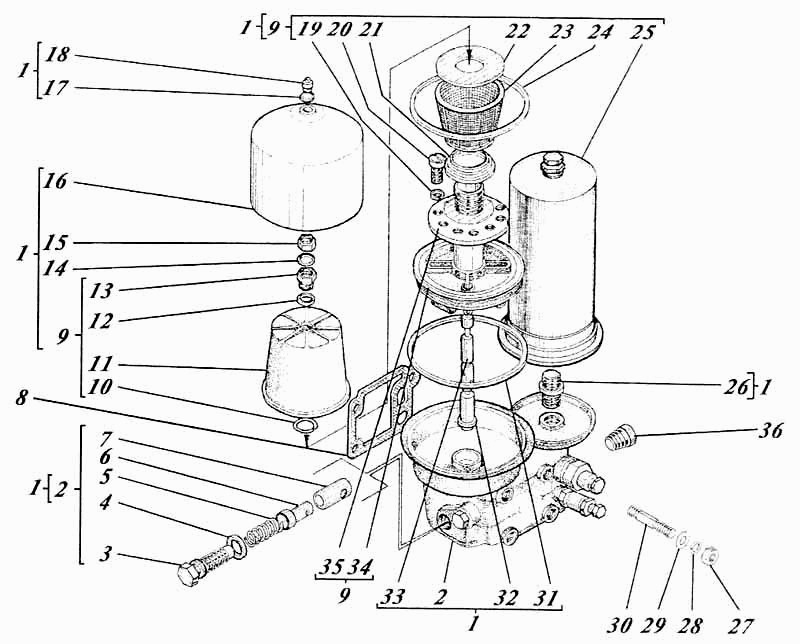

Центрифуга с разборным масляным фильтром- с
100%
Название детали
Центрифуга с разборным масляным фильтром
Заводской номер
442-56-10с1
Количество на модель
№
Название детали
Центрифуга с разборным масляным фильтром
Заводской номер
01-10с1-02
Количество на модель
1
№
Название детали
Центрифуга с разборным масляным фильтром
Заводской номер
КМФ-30.000
Количество на модель
1
№
1
Название детали
корпус
Заводской номер
КМФ-30.100
Количество на модель
1
№
2
Название детали
Болт
Заводской номер
Болт [03-1025-2]
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
Болт [03-1025-3]
Количество на модель
№
3
Название детали
прокладка
Заводской номер
03-1033-1А
Количество на модель
1
№
4
Название детали
Пружина
Заводской номер
04-1046А
Количество на модель
1
№
5
Название детали
Клапан
Заводской номер
03-1027-1
Количество на модель
1
№
6
Название детали
Стакан
Заводской номер
03-1022-1
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
461-1009
Количество на модель
1
№
8
Название детали
Ротор
Заводской номер
14-10с3В
Количество на модель
1
№
9
Название детали
Кольцо стопорное
Заводской номер
Кольцо стопорное [14-1077-2]
Количество на модель
1
№
10
Название детали
Крышка ротора
Заводской номер
14-1009Г-1
Количество на модель
1
№
11
Название детали
прокладка
Заводской номер
14-1071-1
Количество на модель
1
№
12
Название детали
Гайка ротора
Заводской номер
Гайка ротора [14-1013В-1А]
Количество на модель
1
№
13
Название детали
Упорная шайба
Заводской номер
Шайба упорная [14-1018А]
Количество на модель
1
№
14
Название детали
Гайка Мх, Н.
Заводской номер
Гайка М12х1,25-6Н.8.05 [15522]
Количество на модель
1
№
15
Название детали
Обложка
Заводской номер
03-10с6-1
Количество на модель
1
№
16
Название детали
прокладка
Заводской номер
03-1048
Количество на модель
1
№
17
Название детали
Колпачковая гайка
Заводской номер
Гайка колпака [14-1060-1]
Количество на модель
1
№
18
Название детали
Шайба Г.
Заводской номер
Шайба 6.65г.05 [6402]
Количество на модель
2
№
19
Название детали
Винт ВМ- х
Заводской номер
Винт В1М6-6gх8.68.05 [17473]
Количество на модель
2
№
20
Название детали
Опорная чашка
Заводской номер
03-1082
Количество на модель
1
№
21
Название детали
Крыльчатка с крышкой в сборе
Заводской номер
03-10с18
Количество на модель
1
№
22
Название детали
Сетка фильтрующая
Заводской номер
240-1404110
Количество на модель
1
№
23
Название детали
Кольцо х
Заводской номер
Кольцо 125х130 [03-1045]
Количество на модель
1
№
24
Название детали
Колпак с элементом
Заводской номер
МФ-10с1
Количество на модель
1
№
25
Название детали
Штуцер
Заводской номер
КМФ-30.001-3
Количество на модель
1
№
26
Название детали
Орех ММ.
Заводской номер
Гайка М12-6М.6.016 [5915]
Количество на модель
1
№
27
Название детали
Шайба Г.
Заводской номер
Шайба 12.65Г.05 [6402]
Количество на модель
1
№
28
Название детали
Шайба Ahkp.
Заводской номер
Шайба А12х2.01.08кп.013 [11371]
Количество на модель
1
№
29
Название детали
Шпилька М- /рх.
Заводской номер
Шпилька М12-3r/6рх150.56. 013 [22034]
Количество на модель
1
№
30
Название детали
Прокладка крышки
Заводской номер
14-1065А
Количество на модель
1
№
31
Название детали
Трубка
Заводской номер
03-1004А
Количество на модель
1
№
32
Название детали
Ось ротора
Заводской номер
14-1012А
Количество на модель
1
№
33
Название детали
Остов ротора в сборе
Заводской номер
14-10с10Б
Количество на модель
4
№
34
Название детали
Маслоотражатель
Заводской номер
14-10с8Б
Количество на модель
4
№
35
Название детали
Пробка коническая
Заводской номер
01-0680-01
Количество на модель
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Центрифуга с разборным масляным фильтром | 442-56-10с1 | |||||||
| Центрифуга с разборным масляным фильтром | 01-10с1-02 | 1 | 1 | |||||
| 1 | Центрифуга с разборным масляным фильтром | КМФ-30.000 | 1 | 1 | 1 | |||
| 2 | корпус | КМФ-30.100 | 1 | 1 | 2 | |||
| 3 | Болт | Болт [03-1025-2] | 1 | 1 | 3 | |||
| 3 | Болт | Болт [03-1025-3] | 3 | |||||
| 4 | прокладка | 03-1033-1А | 1 | 1 | 4 | |||
| 5 | Пружина | 04-1046А | 1 | 1 | 5 | |||
| 6 | Клапан | 03-1027-1 | 1 | 1 | 6 | |||
| 7 | Стакан | 03-1022-1 | 1 | 1 | 7 | |||
| 8 | прокладка | 461-1009 | 1 | 1 | 8 | |||
| 9 | Ротор | 14-10с3В | 1 | 1 | 9 | |||
| 10 | Кольцо стопорное | Кольцо стопорное [14-1077-2] | 1 | 1 | 10 | |||
| 11 | Крышка ротора | 14-1009Г-1 | 1 | 1 | 11 | |||
| 12 | прокладка | 14-1071-1 | 1 | 1 | 12 | |||
| 13 | Гайка ротора | Гайка ротора [14-1013В-1А] | 1 | 1 | 13 | |||
| 14 | Упорная шайба | Шайба упорная [14-1018А] | 1 | 1 | 14 | |||
| 15 | Гайка Мх, Н. | Гайка М12х1,25-6Н.8.05 [15522] | 1 | 1 | 15 | |||
| 16 | Обложка | 03-10с6-1 | 1 | 1 | 16 | |||
| 17 | прокладка | 03-1048 | 1 | 1 | 17 | |||
| 18 | Колпачковая гайка | Гайка колпака [14-1060-1] | 1 | 1 | 18 | |||
| 19 | Шайба Г. | Шайба 6.65г.05 [6402] | 2 | 2 | 19 | |||
| 20 | Винт ВМ- х | Винт В1М6-6gх8.68.05 [17473] | 2 | 2 | 20 | |||
| 21 | Опорная чашка | 03-1082 | 1 | 1 | 21 | |||
| 22 | Крыльчатка с крышкой в сборе | 03-10с18 | 1 | 1 | 22 | |||
| 23 | Сетка фильтрующая | 240-1404110 | 1 | 1 | 23 | |||
| 24 | Кольцо х | Кольцо 125х130 [03-1045] | 1 | 1 | 24 | |||
| 25 | Колпак с элементом | МФ-10с1 | 1 | 1 | 25 | |||
| 26 | Штуцер | КМФ-30.001-3 | 1 | 1 | 26 | |||
| 27 | Орех ММ. | Гайка М12-6М.6.016 [5915] | 1 | 1 | 27 | |||
| 28 | Шайба Г. | Шайба 12.65Г.05 [6402] | 1 | 1 | 28 | |||
| 29 | Шайба Ahkp. | Шайба А12х2.01.08кп.013 [11371] | 1 | 1 | 29 | |||
| 30 | Шпилька М- /рх. | Шпилька М12-3r/6рх150.56. 013 [22034] | 1 | 1 | 30 | |||
| 31 | Прокладка крышки | 14-1065А | 1 | 1 | 31 | |||
| 32 | Трубка | 03-1004А | 1 | 1 | 32 | |||
| 33 | Ось ротора | 14-1012А | 1 | 1 | 33 | |||
| 34 | Остов ротора в сборе | 14-10с10Б | 4 | 4 | 34 | |||
| 35 | Маслоотражатель | 14-10с8Б | 4 | 4 | 35 | |||
| 36 | Пробка коническая | 01-0680-01 | 36 |
