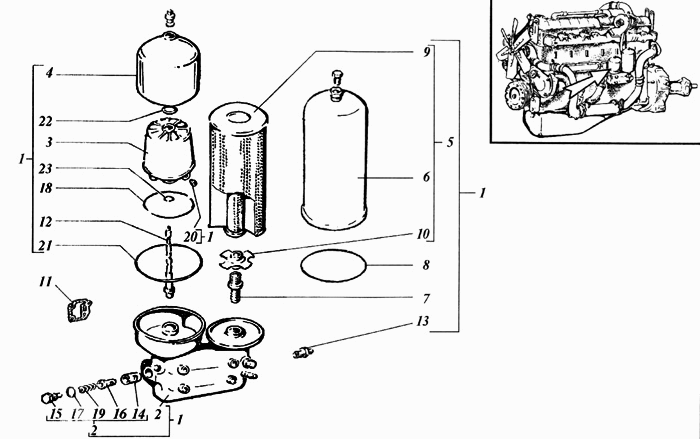

Центрифуга с разборным масляным фильтром
100%
Название детали
Центрифуга с разборным масляным фильтром
Заводской номер
КМФ-30.000
Количество на модель
1
№
1
Название детали
корпус
Заводской номер
КМФ-30.100
Количество на модель
1
№
2
Название детали
Ротор
Заводской номер
14-10с3В
Количество на модель
1
№
3
Название детали
Обложка
Заводской номер
03-10с6-1
Количество на модель
1
№
4
Название детали
Фильтр сменный
Заводской номер
840.101.2076-20
Количество на модель
1
№
5
Название детали
Колпак с пружиной
Заводской номер
840.101.2077-21
Количество на модель
1
№
6
Название детали
Штуцер
Заводской номер
КМФ-30.001-3
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
КМФ-30.202
Количество на модель
1
№
8
Название детали
Элемент фильтрующий
Заводской номер
840.101.2038-12
Количество на модель
1
№
9
Название детали
Крышка замковая
Заводской номер
840.1012051-11
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
461-1009
Количество на модель
1
№
11
Название детали
Ось ротора
Заводской номер
14-1012А
Количество на модель
1
№
12
Название детали
Штуцер ввертной
Заводской номер
03-1014-01
Количество на модель
1
№
13
Название детали
Стакан
Заводской номер
03-1022-1
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
03-1025-3
Количество на модель
1
№
15
Название детали
Клапан
Заводской номер
03-1027-1
Количество на модель
1
№
16
Название детали
прокладка
Заводской номер
03-1033-1А
Количество на модель
1
№
17
Название детали
КОЛЬЦО
Заводской номер
03-1045
Количество на модель
2
№
18
Название детали
Пружина
Заводской номер
04-1046А
Количество на модель
1
№
19
Название детали
Форсунка
Заводской номер
14-1047А
Количество на модель
6
№
20
Название детали
Прокладка крышки
Заводской номер
14-1065А
Количество на модель
2
№
21
Название детали
прокладка
Заводской номер
14-1071-1
Количество на модель
2
№
22
Название детали
Кольцо стопорное
Заводской номер
14-1077-2
Количество на модель
2
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Центрифуга с разборным масляным фильтром | КМФ-30.000 | 1 | 1 | 1 | |||
| 2 | корпус | КМФ-30.100 | 1 | 1 | 2 | |||
| 3 | Ротор | 14-10с3В | 1 | 1 | 3 | |||
| 4 | Обложка | 03-10с6-1 | 1 | 1 | 4 | |||
| 5 | Фильтр сменный | 840.101.2076-20 | 1 | 1 | 5 | |||
| 6 | Колпак с пружиной | 840.101.2077-21 | 1 | 1 | 6 | |||
| 7 | Штуцер | КМФ-30.001-3 | 1 | 1 | 7 | |||
| 8 | прокладка | КМФ-30.202 | 1 | 1 | 8 | |||
| 9 | Элемент фильтрующий | 840.101.2038-12 | 1 | 1 | 9 | |||
| 10 | Крышка замковая | 840.1012051-11 | 1 | 1 | 10 | |||
| 11 | прокладка | 461-1009 | 1 | 1 | 11 | |||
| 12 | Ось ротора | 14-1012А | 1 | 1 | 12 | |||
| 13 | Штуцер ввертной | 03-1014-01 | 1 | 1 | 13 | |||
| 14 | Стакан | 03-1022-1 | 1 | 1 | 14 | |||
| 15 | Болт | 03-1025-3 | 1 | 1 | 15 | |||
| 16 | Клапан | 03-1027-1 | 1 | 1 | 16 | |||
| 17 | прокладка | 03-1033-1А | 1 | 1 | 17 | |||
| 18 | КОЛЬЦО | 03-1045 | 2 | 2 | 18 | |||
| 19 | Пружина | 04-1046А | 1 | 1 | 19 | |||
| 20 | Форсунка | 14-1047А | 6 | 6 | 20 | |||
| 21 | Прокладка крышки | 14-1065А | 2 | 2 | 21 | |||
| 22 | прокладка | 14-1071-1 | 2 | 2 | 22 | |||
| 23 | Кольцо стопорное | 14-1077-2 | 2 | 2 | 23 |
