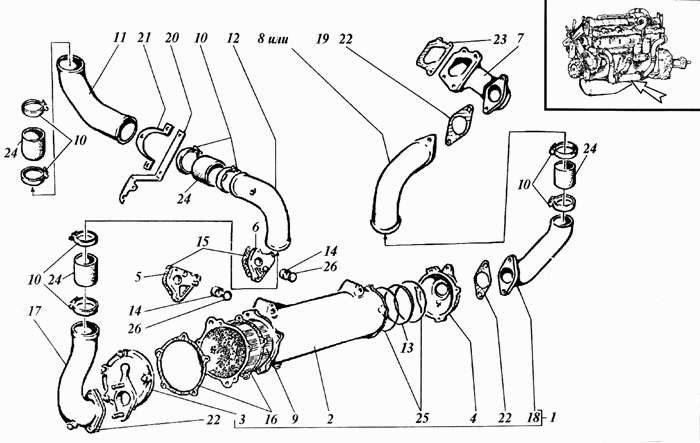

Жидкостно- масляный теплообменник
100%
Название детали
Жидкосгно- масляный теплообменник
Заводской номер
4601-11с2-55
Количество на модель
1
№
1
Название детали
корпус
Заводской номер
463-11с4-10
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
463-11с5-10-01
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
463-11с5-10-02
Количество на модель
1
№
4
Название детали
Проставка
Заводской номер
461-51-11с6
Количество на модель
1
№
5
Название детали
Проставка
Заводской номер
461-51-11с7
Количество на модель
1
№
6
Название детали
Патрубок
Заводской номер
4601-11с11-53
Количество на модель
1
№
7
Название детали
Патрубок
Заводской номер
461-51-11с17
Количество на модель
1
№
8
Название детали
Сердцевина теплообменника
Заводской номер
463-10.1013.200
Количество на модель
1
№
9
Название детали
Хомут
Заводской номер
440-18с10
Количество на модель
8
№
10
Название детали
Труба
Заводской номер
461-51-1101
Количество на модель
1
№
11
Название детали
Труба
Заводской номер
461-51-1102
Количество на модель
1
№
12
Название детали
КОЛЬЦО
Заводской номер
461-1106-10
Количество на модель
1
№
13
Название детали
Втулка
Заводской номер
4601-1110-53
Количество на модель
2
№
14
Название детали
прокладка
Заводской номер
4601-1111-53
Количество на модель
2
№
15
Название детали
прокладка
Заводской номер
463-1113-10
Количество на модель
2
№
16
Название детали
Патрубок
Заводской номер
463-51-1114
Количество на модель
1
№
17
Название детали
Патрубок
Заводской номер
461-51-1115
Количество на модель
1
№
18
Название детали
Патрубок
Заводской номер
461-51-1117
Количество на модель
1
№
19
Название детали
Кронштейн
Заводской номер
461-51-1119
Количество на модель
1
№
20
Название детали
Скоба
Заводской номер
461-51-1120
Количество на модель
1
№
21
Название детали
прокладка
Заводской номер
6Т3-1303
Количество на модель
3
№
22
Название детали
прокладка
Заводской номер
03-1908
Количество на модель
1
№
23
Название детали
Шланг соединительный
Заводской номер
41Т-1835
Количество на модель
4
№
24
Название детали
КОЛЬЦО
Заводской номер
104-110-36-2-3.18829
Количество на модель
2
№
25
Название детали
КОЛЬЦО
Заводской номер
034-040-36-2-3.18829
Количество на модель
2
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Жидкосгно- масляный теплообменник | 4601-11с2-55 | 1 | 1 | 1 | |||
| 2 | корпус | 463-11с4-10 | 1 | 1 | 2 | |||
| 3 | Крышка | 463-11с5-10-01 | 1 | 1 | 3 | |||
| 4 | Крышка | 463-11с5-10-02 | 1 | 1 | 4 | |||
| 5 | Проставка | 461-51-11с6 | 1 | 1 | 5 | |||
| 6 | Проставка | 461-51-11с7 | 1 | 1 | 6 | |||
| 7 | Патрубок | 4601-11с11-53 | 1 | 1 | 7 | |||
| 8 | Патрубок | 461-51-11с17 | 1 | 1 | 8 | |||
| 9 | Сердцевина теплообменника | 463-10.1013.200 | 1 | 1 | 9 | |||
| 10 | Хомут | 440-18с10 | 8 | 8 | 10 | |||
| 11 | Труба | 461-51-1101 | 1 | 1 | 11 | |||
| 12 | Труба | 461-51-1102 | 1 | 1 | 12 | |||
| 13 | КОЛЬЦО | 461-1106-10 | 1 | 1 | 13 | |||
| 14 | Втулка | 4601-1110-53 | 2 | 2 | 14 | |||
| 15 | прокладка | 4601-1111-53 | 2 | 2 | 15 | |||
| 16 | прокладка | 463-1113-10 | 2 | 2 | 16 | |||
| 17 | Патрубок | 463-51-1114 | 1 | 1 | 17 | |||
| 18 | Патрубок | 461-51-1115 | 1 | 1 | 18 | |||
| 19 | Патрубок | 461-51-1117 | 1 | 1 | 19 | |||
| 20 | Кронштейн | 461-51-1119 | 1 | 1 | 20 | |||
| 21 | Скоба | 461-51-1120 | 1 | 1 | 21 | |||
| 22 | прокладка | 6Т3-1303 | 3 | 3 | 22 | |||
| 23 | прокладка | 03-1908 | 1 | 1 | 23 | |||
| 24 | Шланг соединительный | 41Т-1835 | 4 | 4 | 24 | |||
| 25 | КОЛЬЦО | 104-110-36-2-3.18829 | 2 | 2 | 25 | |||
| 26 | КОЛЬЦО | 034-040-36-2-3.18829 | 2 | 2 | 26 |
