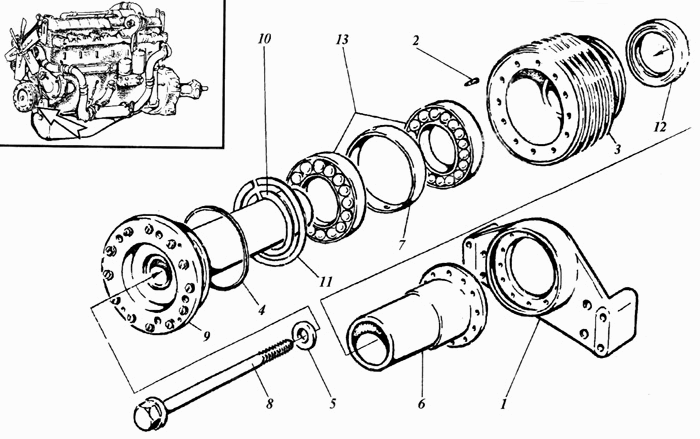

Механизм отбора мощности с носка коленчатого вала
100%
Название детали
Опора передняя
Заводской номер
4601-50-0108
Количество на модель
1
№
1
Название детали
Палец
Заводской номер
РСМ-10Б.03.00.410
Количество на модель
12
№
2
Название детали
Шкив
Заводской номер
РСМ-10Б.03.00.420
Количество на модель
1
№
3
Название детали
Кольцо уплотнительное
Заводской номер
01М-0143
Количество на модель
1
№
4
Название детали
Зажимная шайба
Заводской номер
РСМ-10Б.03.00.459
Количество на модель
1
№
5
Название детали
Вот
Заводской номер
РСМ-10Б.03.00.602
Количество на модель
1
№
6
Название детали
Втулка распорная
Заводской номер
РСМ-10Б.03.00.603
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
РСМ-10Б.03.00.605
Количество на модель
1
№
8
Название детали
Водило
Заводской номер
РСМ-10Б.03.00.613
Количество на модель
1
№
9
Название детали
Кольцо В
Заводской номер
В100.13940
Количество на модель
1
№
10
Название детали
Кольцо С
Заводской номер
С150.13943
Количество на модель
1
№
11
Название детали
Манжета
Заводской номер
1-100х135-1.8752
Количество на модель
1
№
12
Название детали
Подшипник
Заводской номер
60120К.7242
Количество на модель
2
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Опора передняя | 4601-50-0108 | 1 | 1 | 1 | |||
| 2 | Палец | РСМ-10Б.03.00.410 | 12 | 12 | 2 | |||
| 3 | Шкив | РСМ-10Б.03.00.420 | 1 | 1 | 3 | |||
| 4 | Кольцо уплотнительное | 01М-0143 | 1 | 1 | 4 | |||
| 5 | Зажимная шайба | РСМ-10Б.03.00.459 | 1 | 1 | 5 | |||
| 6 | Вот | РСМ-10Б.03.00.602 | 1 | 1 | 6 | |||
| 7 | Втулка распорная | РСМ-10Б.03.00.603 | 1 | 1 | 7 | |||
| 8 | Болт | РСМ-10Б.03.00.605 | 1 | 1 | 8 | |||
| 9 | Водило | РСМ-10Б.03.00.613 | 1 | 1 | 9 | |||
| 10 | Кольцо В | В100.13940 | 1 | 1 | 10 | |||
| 11 | Кольцо С | С150.13943 | 1 | 1 | 11 | |||
| 12 | Манжета | 1-100х135-1.8752 | 1 | 1 | 12 | |||
| 13 | Подшипник | 60120К.7242 | 2 | 2 | 13 |
