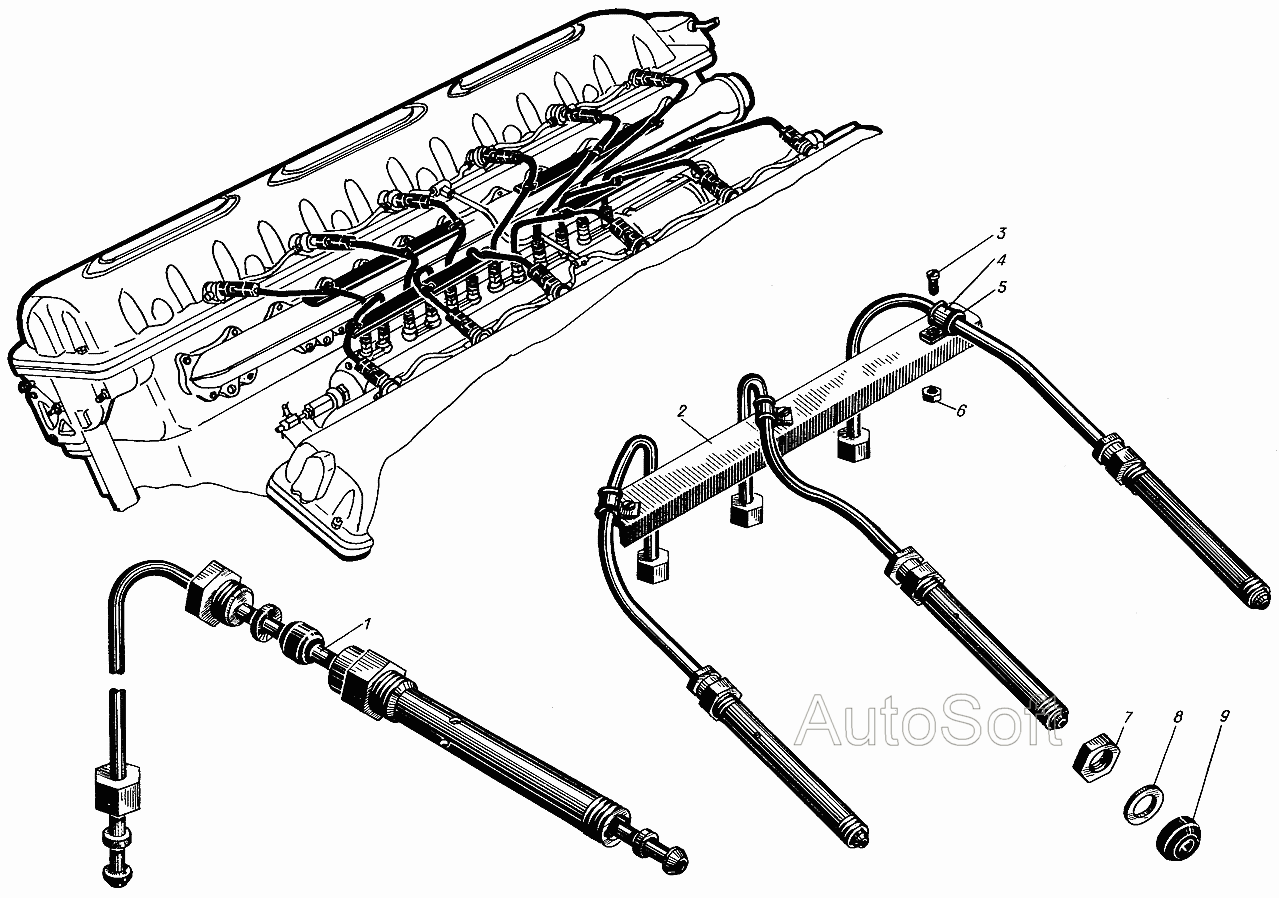

Трубки нагнетательные высокого давления
100%
Название детали
Трубки нагнетательные
Заводской номер
сб.1223Л-33/36
Количество на модель
№
Название детали
Трубка нагнетательная третьего левого цилиндра
Заводской номер
сб.1223Л-05
Количество на модель
№
Название детали
Трубка нагнетательная третьего правого цилиндра
Заводской номер
сб.1223Л-06
Количество на модель
№
Название детали
Трубка нагнетательная четвертого левого цилиндра
Заводской номер
сб.1223Л-07
Количество на модель
№
Название детали
Трубка нагнетательная четвертого правого цилиндра
Заводской номер
сб.1223Л-08
Количество на модель
№
Название детали
Трубка нагнетательная шестого левого цилиндра
Заводской номер
сб.1223Л-11
Количество на модель
№
Название детали
Трубка нагнетательная шестого правого цилиндра
Заводской номер
сб.1223Л-12
Количество на модель
№
Название детали
Трубки нагнетательные
Заводской номер
сб.1223Л-33
Количество на модель
№
Название детали
Трубки нагнетательные
Заводской номер
сб.1223Л-34
Количество на модель
№
Название детали
Трубки нагнетательные
Заводской номер
сб.1223Л-35
Количество на модель
№
Название детали
Трубки нагнетательные
Заводской номер
сб.1223Л-36
Количество на модель
№
Название детали
Трубки нагнетательные
Заводской номер
сб.1223Л-01/02
Количество на модель
№
Название детали
Трубка нагнетательная пятого правого цилиндра
Заводской номер
сб.1223Л-10
Количество на модель
№
Название детали
Трубка нагнетательная пятого левого цилиндра
Заводской номер
сб.1223Л-09
Количество на модель
№
Название детали
Трубка нагнетательная первого правого цилиндра
Заводской номер
сб.1223Л-02
Количество на модель
№
Название детали
Трубка нагнетательная второго правого цилиндра
Заводской номер
сб.1223Л-04
Количество на модель
№
Название детали
Трубка нагнетательная второго левого цилиндра
Заводской номер
сб.1223Л-03
Количество на модель
№
Название детали
Трубки нагнетательные
Заводской номер
сб.1223Л-01
Количество на модель
№
1
Название детали
Угольник крепления трубок
Заводской номер
323-56
Количество на модель
№
2
Название детали
Угольник крепления трубок
Заводской номер
323-55
Количество на модель
№
2
Название детали
Винт Mx
Заводской номер
356-22
Количество на модель
№
3
Название детали
Скоба крепления трубок
Заводской номер
323-43-2
Количество на модель
№
4
Название детали
прокладка
Заводской номер
523-44-2А
Количество на модель
№
5
Название детали
Орех М
Заводской номер
351-13
Количество на модель
№
6
Название детали
Орех М
Заводской номер
351-14
Количество на модель
№
7
Название детали
Шайба
Заводской номер
310-18-1
Количество на модель
№
8
Название детали
Кольцо уплотнительное
Заводской номер
523-31-1А
Количество на модель
№
9
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Трубки нагнетательные | сб.1223Л-33/36 | |||||||
| Трубка нагнетательная третьего левого цилиндра | сб.1223Л-05 | |||||||
| Трубка нагнетательная третьего правого цилиндра | сб.1223Л-06 | |||||||
| Трубка нагнетательная четвертого левого цилиндра | сб.1223Л-07 | |||||||
| Трубка нагнетательная четвертого правого цилиндра | сб.1223Л-08 | |||||||
| Трубка нагнетательная шестого левого цилиндра | сб.1223Л-11 | |||||||
| Трубка нагнетательная шестого правого цилиндра | сб.1223Л-12 | |||||||
| Трубки нагнетательные | сб.1223Л-33 | |||||||
| Трубки нагнетательные | сб.1223Л-34 | |||||||
| Трубки нагнетательные | сб.1223Л-35 | |||||||
| Трубки нагнетательные | сб.1223Л-36 | |||||||
| Трубки нагнетательные | сб.1223Л-01/02 | |||||||
| Трубка нагнетательная пятого правого цилиндра | сб.1223Л-10 | |||||||
| Трубка нагнетательная пятого левого цилиндра | сб.1223Л-09 | |||||||
| Трубка нагнетательная первого правого цилиндра | сб.1223Л-02 | |||||||
| Трубка нагнетательная второго правого цилиндра | сб.1223Л-04 | |||||||
| Трубка нагнетательная второго левого цилиндра | сб.1223Л-03 | |||||||
| 1 | Трубки нагнетательные | сб.1223Л-01 | 1 | |||||
| 2 | Угольник крепления трубок | 323-56 | 2 | |||||
| 2 | Угольник крепления трубок | 323-55 | 2 | |||||
| 3 | Винт Mx | 356-22 | 3 | |||||
| 4 | Скоба крепления трубок | 323-43-2 | 4 | |||||
| 5 | прокладка | 523-44-2А | 5 | |||||
| 6 | Орех М | 351-13 | 6 | |||||
| 7 | Орех М | 351-14 | 7 | |||||
| 8 | Шайба | 310-18-1 | 8 | |||||
| 9 | Кольцо уплотнительное | 523-31-1А | 9 |
