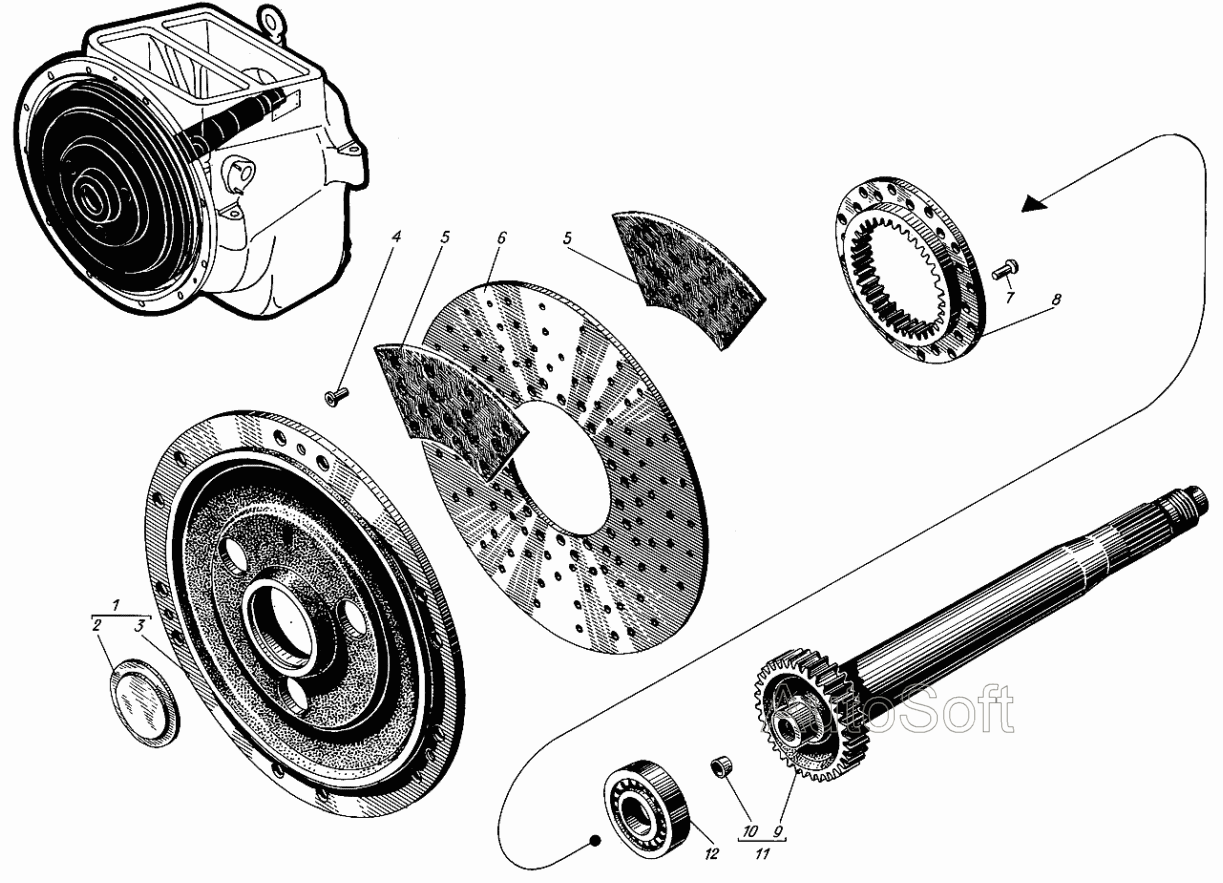

Реверсная муфта. Вал переднего хода.
100%
Название детали
Фланец промежуточный
Заводской номер
сб.1225-10
Количество на модель
№
1
Название детали
Крышка промежуточного фланца
Заводской номер
525-53-2
Количество на модель
№
2
Название детали
Фланец промежуточный
Заводской номер
1225-28-1
Количество на модель
№
3
Название детали
Заклепка трубчатая
Заводской номер
1225-35
Количество на модель
№
4
Название детали
Сегмент фрикционного диска
Заводской номер
1225-20-3
Количество на модель
№
5
Название детали
Диск трения
Заводской номер
1225-25-2
Количество на модель
№
6
Название детали
заклёпка x
Заводской номер
1225-30
Количество на модель
№
7
Название детали
Фланец фрикционного диска
Заводской номер
525-100-1
Количество на модель
№
8
Название детали
Вал переднего хода
Заводской номер
1225-27-3
Количество на модель
№
9
Название детали
Жиклер
Заводской номер
525-63-2
Количество на модель
№
10
Название детали
Вал переднего хода с жиклером
Заводской номер
сб.1225-08-3
Количество на модель
№
11
Название детали
Шарикоподшипник №
Заводской номер
525-46-1
Количество на модель
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец промежуточный | сб.1225-10 | 1 | |||||
| 2 | Крышка промежуточного фланца | 525-53-2 | 2 | |||||
| 3 | Фланец промежуточный | 1225-28-1 | 3 | |||||
| 4 | Заклепка трубчатая | 1225-35 | 4 | |||||
| 5 | Сегмент фрикционного диска | 1225-20-3 | 5 | |||||
| 6 | Диск трения | 1225-25-2 | 6 | |||||
| 7 | заклёпка x | 1225-30 | 7 | |||||
| 8 | Фланец фрикционного диска | 525-100-1 | 8 | |||||
| 9 | Вал переднего хода | 1225-27-3 | 9 | |||||
| 10 | Жиклер | 525-63-2 | 10 | |||||
| 11 | Вал переднего хода с жиклером | сб.1225-08-3 | 11 | |||||
| 12 | Шарикоподшипник № | 525-46-1 | 12 |
