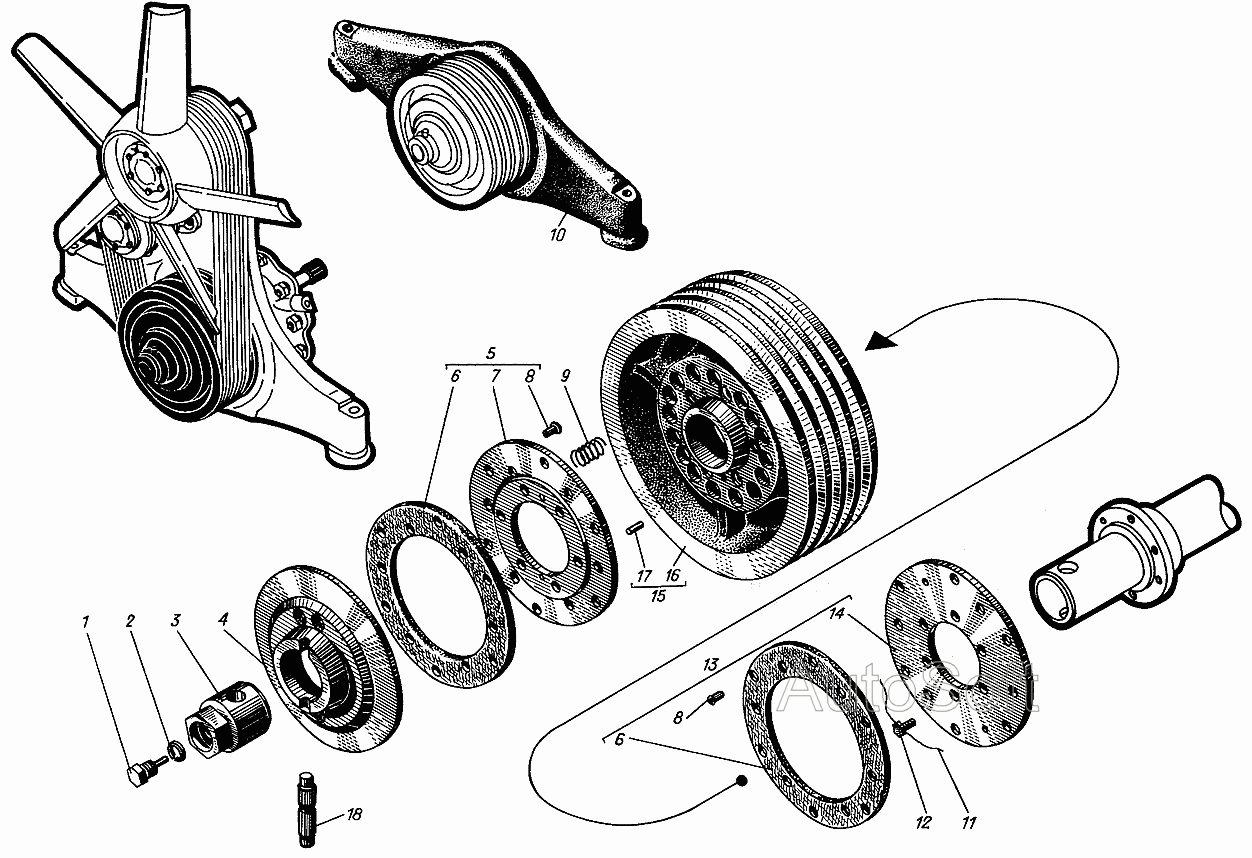

Шкив привода вентилятора
100%
Название детали
Винт
Заводской номер
1227Т-321
Количество на модель
№
1
Название детали
Шайба Т
Заводской номер
353-24
Количество на модель
№
2
Название детали
Вкладыш для поворота коленчатого вала
Заводской номер
514-101
Количество на модель
№
3
Название детали
Диск упорный
Заводской номер
514-55-1
Количество на модель
1
№
4
Название детали
Диск ведущий
Заводской номер
сб.1214-70-1
Количество на модель
1
№
5
Название детали
Накладка фрикционная
Заводской номер
514-28
Количество на модель
2
№
6
Название детали
Диск ведущий
Заводской номер
1214-57-1
Количество на модель
1
№
7
Название детали
Заклепки
Заводской номер
525-98-2
Количество на модель
24
№
8
Название детали
Пружина
Заводской номер
514-56-2
Количество на модель
16
№
9
Название детали
Балка передняя
Заводской номер
524-10-1
Количество на модель
№
10
Название детали
Проволока стопорная
Заводской номер
354-22
Количество на модель
1
№
11
Название детали
Болт Mx
Заводской номер
556-13
Количество на модель
6
№
12
Название детали
Диск ведущий
Заводской номер
сб.514-05
Количество на модель
1
№
13
Название детали
Диск ведущий
Заводской номер
514-27
Количество на модель
1
№
14
Название детали
Шкив
Заводской номер
сб.1214-06-1
Количество на модель
1
№
15
Название детали
Шкив
Заводской номер
сб.1214-06-2
Количество на модель
№
15
Название детали
Шкив
Заводской номер
1214-29-2
Количество на модель
1
№
16
Название детали
Шкив
Заводской номер
1214-29-3
Количество на модель
№
16
Название детали
Штифт цилиндрический х
Заводской номер
552-04
Количество на модель
6
№
17
Название детали
Штифт цилиндрический х
Заводской номер
514-59-1
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Винт | 1227Т-321 | 1 | |||||
| 2 | Шайба Т | 353-24 | 2 | |||||
| 3 | Вкладыш для поворота коленчатого вала | 514-101 | 3 | |||||
| 4 | Диск упорный | 514-55-1 | 1 | 1 | 4 | |||
| 5 | Диск ведущий | сб.1214-70-1 | 1 | 1 | 5 | |||
| 6 | Накладка фрикционная | 514-28 | 2 | 2 | 6 | |||
| 7 | Диск ведущий | 1214-57-1 | 1 | 1 | 7 | |||
| 8 | Заклепки | 525-98-2 | 24 | 24 | 8 | |||
| 9 | Пружина | 514-56-2 | 16 | 16 | 9 | |||
| 10 | Балка передняя | 524-10-1 | 10 | |||||
| 11 | Проволока стопорная | 354-22 | 1 | 1 | 11 | |||
| 12 | Болт Mx | 556-13 | 6 | 6 | 12 | |||
| 13 | Диск ведущий | сб.514-05 | 1 | 1 | 13 | |||
| 14 | Диск ведущий | 514-27 | 1 | 1 | 14 | |||
| 15 | Шкив | сб.1214-06-1 | 1 | 1 | 15 | |||
| 15 | Шкив | сб.1214-06-2 | 15 | |||||
| 16 | Шкив | 1214-29-2 | 1 | 1 | 16 | |||
| 16 | Шкив | 1214-29-3 | 16 | |||||
| 17 | Штифт цилиндрический х | 552-04 | 6 | 6 | 17 | |||
| 18 | Штифт цилиндрический х | 514-59-1 | 1 | 1 | 18 |
