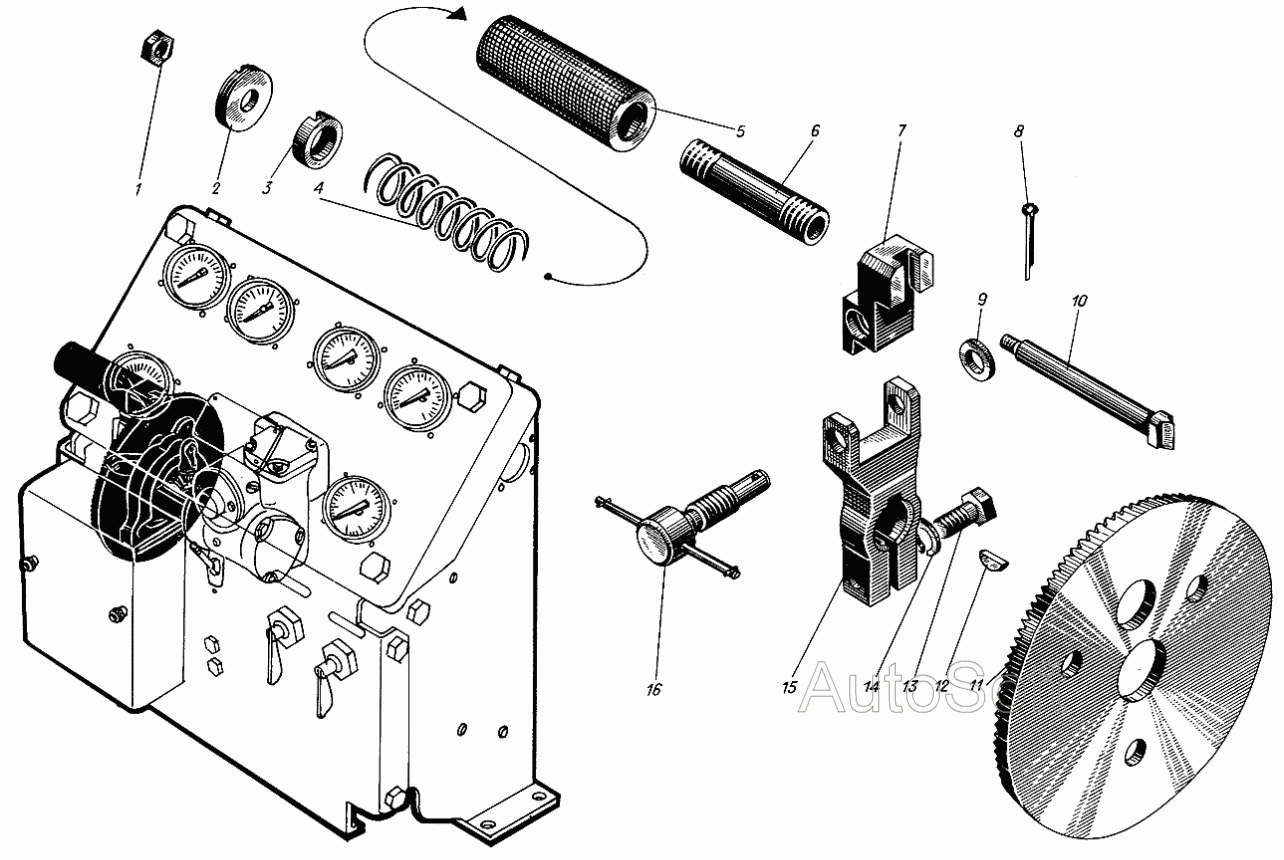

Рукоятка ручного управления дизелем
100%
Название детали
Рукоятка в сборе
Заводской номер
сб.537-175-22
Количество на модель
№
Название детали
Орех М
Заводской номер
351-13
Количество на модель
№
1
Название детали
Орех
Заводской номер
537-340
Количество на модель
№
2
Название детали
Орех
Заводской номер
537-306
Количество на модель
№
3
Название детали
Пружина
Заводской номер
311-33-2
Количество на модель
№
4
Название детали
Корпус рукоятки
Заводской номер
537-19-20
Количество на модель
№
5
Название детали
Втулка
Заводской номер
537-305
Количество на модель
№
6
Название детали
Рычаг ручки
Заводской номер
537-354
Количество на модель
№
7
Название детали
Шплинт х
Заводской номер
354-19
Количество на модель
№
8
Название детали
Шайба
Заводской номер
353-05-1
Количество на модель
№
9
Название детали
Стопор
Заводской номер
537-20-21
Количество на модель
№
10
Название детали
Диск зубчатый
Заводской номер
537-18-21-1
Количество на модель
№
11
Название детали
Шпонка сегментная
Заводской номер
315-64
Количество на модель
№
12
Название детали
Болт Mx
Заводской номер
556-07
Количество на модель
№
13
Название детали
Шайба Т
Заводской номер
353-24
Количество на модель
№
14
Название детали
Ручка вилки
Заводской номер
537-353
Количество на модель
№
15
Название детали
Винт тонкой регулировки
Заводской номер
сб.537-357
Количество на модель
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рукоятка в сборе | сб.537-175-22 | |||||||
| 1 | Орех М | 351-13 | 1 | |||||
| 2 | Орех | 537-340 | 2 | |||||
| 3 | Орех | 537-306 | 3 | |||||
| 4 | Пружина | 311-33-2 | 4 | |||||
| 5 | Корпус рукоятки | 537-19-20 | 5 | |||||
| 6 | Втулка | 537-305 | 6 | |||||
| 7 | Рычаг ручки | 537-354 | 7 | |||||
| 8 | Шплинт х | 354-19 | 8 | |||||
| 9 | Шайба | 353-05-1 | 9 | |||||
| 10 | Стопор | 537-20-21 | 10 | |||||
| 11 | Диск зубчатый | 537-18-21-1 | 11 | |||||
| 12 | Шпонка сегментная | 315-64 | 12 | |||||
| 13 | Болт Mx | 556-07 | 13 | |||||
| 14 | Шайба Т | 353-24 | 14 | |||||
| 15 | Ручка вилки | 537-353 | 15 | |||||
| 16 | Винт тонкой регулировки | сб.537-357 | 16 |
