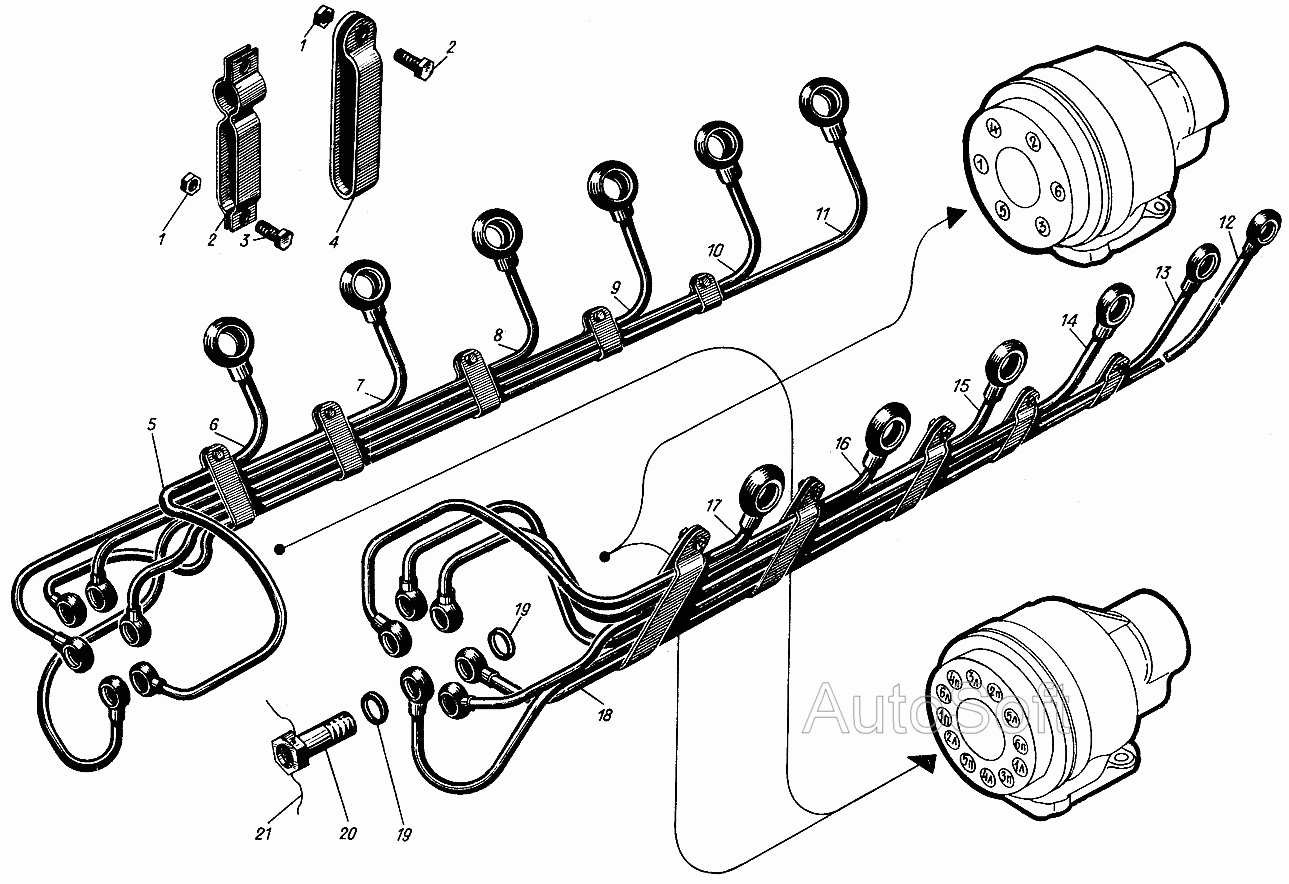

Трубопровод воздушного пуска
100%
Название детали
Орех М
Заводской номер
351-13
Количество на модель
5
№
1
Название детали
Хомутик шести трубок
Заводской номер
сб.322-64-1
Количество на модель
№
2
Название детали
Винт Mx
Заводской номер
356-22
Количество на модель
5
№
3
Название детали
Хомутик шести трубок
Заводской номер
322-69
Количество на модель
1
№
4
Название детали
Хомутик четырех трубок
Заводской номер
322-67
Количество на модель
1
№
4
Название детали
Хомутик трех трубок
Заводской номер
322-66
Количество на модель
1
№
4
Название детали
Хомутик пяти трубок
Заводской номер
422-451
Количество на модель
№
4
Название детали
Хомутик пяти трубок
Заводской номер
322-68
Количество на модель
1
№
4
Название детали
Хомутик двух трубок
Заводской номер
322-65
Количество на модель
1
№
4
Название детали
Воздухопровод пусковой левый
Заводской номер
сб.322-14-1
Количество на модель
№
5
Название детали
Воздухопровод пусковой левый
Заводской номер
сб.1222-14
Количество на модель
№
5
Название детали
Трубка воздушного пуска первого левого цилиндра
Заводской номер
сб.122-01
Количество на модель
№
6
Название детали
Трубка воздушного пуска первого левого цилиндра
Заводской номер
сб.322-01-1
Количество на модель
№
6
Название детали
Трубка воздушного пуска второго левого цилиндра
Заводской номер
сб.1222-02
Количество на модель
№
7
Название детали
Трубка воздушного пуска второго левого цилиндра
Заводской номер
сб.322-02-1
Количество на модель
№
7
Название детали
Трубка воздушного пуска третьего левого цилиндра
Заводской номер
сб.322-03-1
Количество на модель
№
8
Название детали
Трубка воздушного пуска третьего левого цилиндра
Заводской номер
сб.1222-03
Количество на модель
№
8
Название детали
Трубка воздушного пуска четвертого левого цилиндра
Заводской номер
сб.1222-04
Количество на модель
№
9
Название детали
Трубка воздушного пуска четвертого левого цилиндра
Заводской номер
сб.322-04-1
Количество на модель
№
9
Название детали
Трубка воздушного пуска пятого левого цилиндра
Заводской номер
сб.322-05-1
Количество на модель
№
10
Название детали
Трубка воздушного пуска пятого левого цилиндра
Заводской номер
сб.1222-05
Количество на модель
№
10
Название детали
Трубка воздушного пуска шестого левого цилиндра
Заводской номер
сб.1222-06
Количество на модель
№
11
Название детали
Трубка воздушного пуска шестого левого цилиндра
Заводской номер
сб.322-06-1
Количество на модель
№
11
Название детали
Трубка воздушного пуска шестого правого цилиндра
Заводской номер
сб.522-12
Количество на модель
1
№
12
Название детали
Трубка воздушного пуска шестого правого цилиндра
Заводской номер
сб.322-12-1
Количество на модель
№
12
Название детали
Трубка воздушного пуска пятого правого цилиндра
Заводской номер
сб.322-11-1
Количество на модель
№
13
Название детали
Трубка воздушного пуска пятого правого цилиндра
Заводской номер
сб.1222-11
Количество на модель
1
№
13
Название детали
Трубка воздушного пуска четвертого правого цилиндра
Заводской номер
сб.522-10
Количество на модель
1
№
14
Название детали
Трубка воздушного пуска четвертого правого цилиндра
Заводской номер
сб.322-10-1
Количество на модель
№
14
Название детали
Трубка воздушного пуска третьего правого цилиндра
Заводской номер
сб.322-09-1
Количество на модель
№
15
Название детали
Трубка воздушного пуска третьего правого цилиндра
Заводской номер
сб.522-09
Количество на модель
1
№
15
Название детали
Трубка воздушного пуска второго правого цилиндра
Заводской номер
сб.522-08
Количество на модель
1
№
16
Название детали
Трубка воздушного пуска второго правого цилиндра
Заводской номер
сб.322-08-1
Количество на модель
№
16
Название детали
Трубка воздушного пуска первого правого цилиндра
Заводской номер
сб.322-07-1
Количество на модель
№
17
Название детали
Воздухопровод правый
Заводской номер
сб.1222-15
Количество на модель
1
№
18
Название детали
Воздухопровод пусковой правый
Заводской номер
сб.322-15-1
Количество на модель
№
18
Название детали
Кольцо уплотнительное 12х16
Заводской номер
355-06
Количество на модель
12
№
19
Название детали
Зажим
Заводской номер
320-37
Количество на модель
6
№
20
Название детали
Проволока стопорная
Заводской номер
354-22
Количество на модель
3
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Орех М | 351-13 | 5 | 5 | 1 | |||
| 2 | Хомутик шести трубок | сб.322-64-1 | 2 | |||||
| 3 | Винт Mx | 356-22 | 5 | 5 | 3 | |||
| 4 | Хомутик шести трубок | 322-69 | 1 | 1 | 4 | |||
| 4 | Хомутик четырех трубок | 322-67 | 1 | 1 | 4 | |||
| 4 | Хомутик трех трубок | 322-66 | 1 | 1 | 4 | |||
| 4 | Хомутик пяти трубок | 422-451 | 4 | |||||
| 4 | Хомутик пяти трубок | 322-68 | 1 | 1 | 4 | |||
| 4 | Хомутик двух трубок | 322-65 | 1 | 1 | 4 | |||
| 5 | Воздухопровод пусковой левый | сб.322-14-1 | 5 | |||||
| 5 | Воздухопровод пусковой левый | сб.1222-14 | 5 | |||||
| 6 | Трубка воздушного пуска первого левого цилиндра | сб.122-01 | 6 | |||||
| 6 | Трубка воздушного пуска первого левого цилиндра | сб.322-01-1 | 6 | |||||
| 7 | Трубка воздушного пуска второго левого цилиндра | сб.1222-02 | 7 | |||||
| 7 | Трубка воздушного пуска второго левого цилиндра | сб.322-02-1 | 7 | |||||
| 8 | Трубка воздушного пуска третьего левого цилиндра | сб.322-03-1 | 8 | |||||
| 8 | Трубка воздушного пуска третьего левого цилиндра | сб.1222-03 | 8 | |||||
| 9 | Трубка воздушного пуска четвертого левого цилиндра | сб.1222-04 | 9 | |||||
| 9 | Трубка воздушного пуска четвертого левого цилиндра | сб.322-04-1 | 9 | |||||
| 10 | Трубка воздушного пуска пятого левого цилиндра | сб.322-05-1 | 10 | |||||
| 10 | Трубка воздушного пуска пятого левого цилиндра | сб.1222-05 | 10 | |||||
| 11 | Трубка воздушного пуска шестого левого цилиндра | сб.1222-06 | 11 | |||||
| 11 | Трубка воздушного пуска шестого левого цилиндра | сб.322-06-1 | 11 | |||||
| 12 | Трубка воздушного пуска шестого правого цилиндра | сб.522-12 | 1 | 1 | 12 | |||
| 12 | Трубка воздушного пуска шестого правого цилиндра | сб.322-12-1 | 12 | |||||
| 13 | Трубка воздушного пуска пятого правого цилиндра | сб.322-11-1 | 13 | |||||
| 13 | Трубка воздушного пуска пятого правого цилиндра | сб.1222-11 | 1 | 1 | 13 | |||
| 14 | Трубка воздушного пуска четвертого правого цилиндра | сб.522-10 | 1 | 1 | 14 | |||
| 14 | Трубка воздушного пуска четвертого правого цилиндра | сб.322-10-1 | 14 | |||||
| 15 | Трубка воздушного пуска третьего правого цилиндра | сб.322-09-1 | 15 | |||||
| 15 | Трубка воздушного пуска третьего правого цилиндра | сб.522-09 | 1 | 1 | 15 | |||
| 16 | Трубка воздушного пуска второго правого цилиндра | сб.522-08 | 1 | 1 | 16 | |||
| 16 | Трубка воздушного пуска второго правого цилиндра | сб.322-08-1 | 16 | |||||
| 17 | Трубка воздушного пуска первого правого цилиндра | сб.322-07-1 | 17 | |||||
| 18 | Воздухопровод правый | сб.1222-15 | 1 | 1 | 18 | |||
| 18 | Воздухопровод пусковой правый | сб.322-15-1 | 18 | |||||
| 19 | Кольцо уплотнительное 12х16 | 355-06 | 12 | 12 | 19 | |||
| 20 | Зажим | 320-37 | 6 | 6 | 20 | |||
| 21 | Проволока стопорная | 354-22 | 3 | 3 | 21 |
