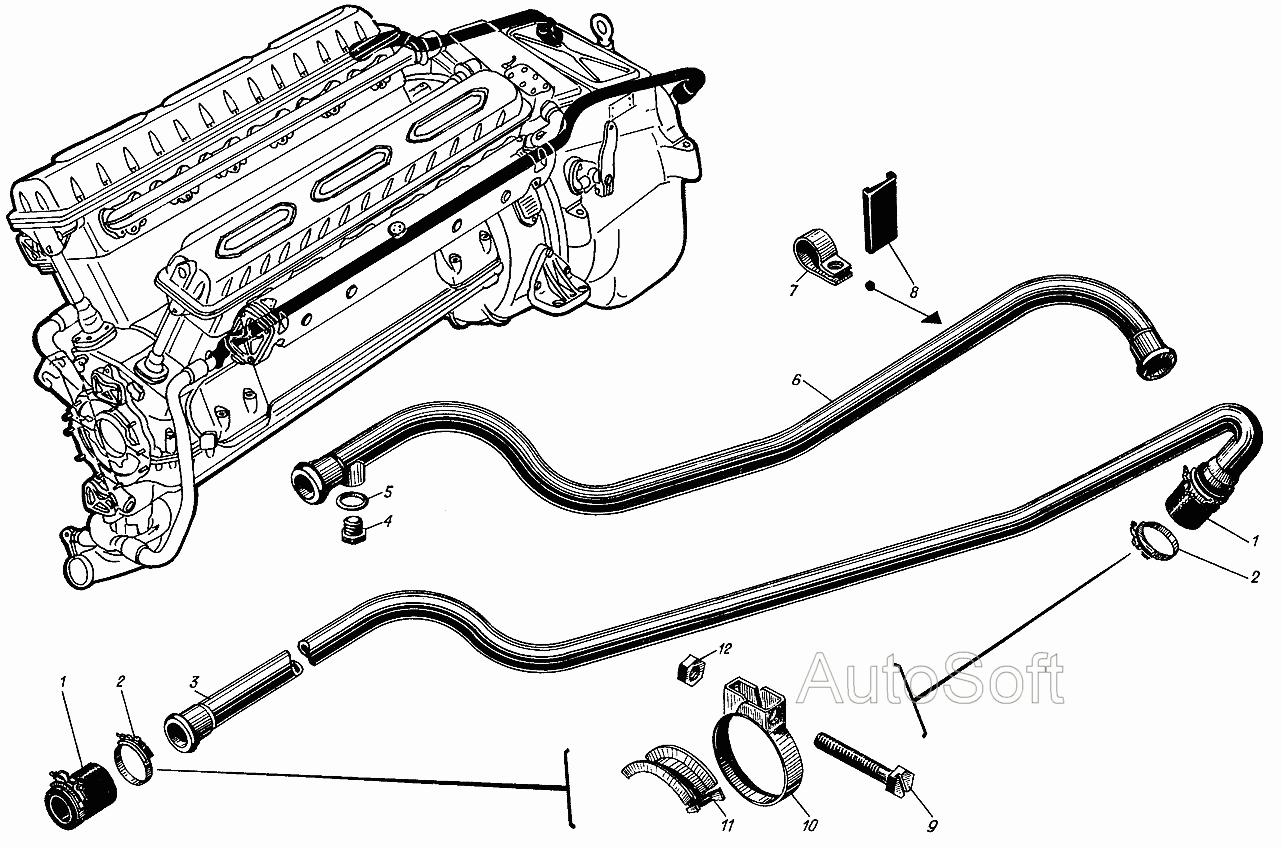

Трубопровод охлаждения реверс- редуктора
100%
Название детали
Шланг
Заводской номер
3321-09
Количество на модель
№
1
Название детали
Хомут в сборе
Заводской номер
сб.421-18
Количество на модель
№
2
Название детали
Правая труба
Заводской номер
1221-11-3
Количество на модель
№
3
Название детали
Пробка
Заводской номер
514-49
Количество на модель
№
4
Название детали
Кольцо уплотнительное 12х16
Заводской номер
355-06
Количество на модель
№
5
Название детали
Левая труба
Заводской номер
сб.1221-23-1
Количество на модель
№
6
Название детали
Хомут
Заводской номер
538-54-2
Количество на модель
№
7
Название детали
прокладка
Заводской номер
520-146-2
Количество на модель
№
8
Название детали
Болт хомута
Заводской номер
321-17-2
Количество на модель
№
9
Название детали
Лента хомута
Заводской номер
421-17
Количество на модель
№
10
Название детали
Накладка
Заводской номер
421-50
Количество на модель
№
11
Название детали
Орех М
Заводской номер
351-02
Количество на модель
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шланг | 3321-09 | 1 | |||||
| 2 | Хомут в сборе | сб.421-18 | 2 | |||||
| 3 | Правая труба | 1221-11-3 | 3 | |||||
| 4 | Пробка | 514-49 | 4 | |||||
| 5 | Кольцо уплотнительное 12х16 | 355-06 | 5 | |||||
| 6 | Левая труба | сб.1221-23-1 | 6 | |||||
| 7 | Хомут | 538-54-2 | 7 | |||||
| 8 | прокладка | 520-146-2 | 8 | |||||
| 9 | Болт хомута | 321-17-2 | 9 | |||||
| 10 | Лента хомута | 421-17 | 10 | |||||
| 11 | Накладка | 421-50 | 11 | |||||
| 12 | Орех М | 351-02 | 12 |
