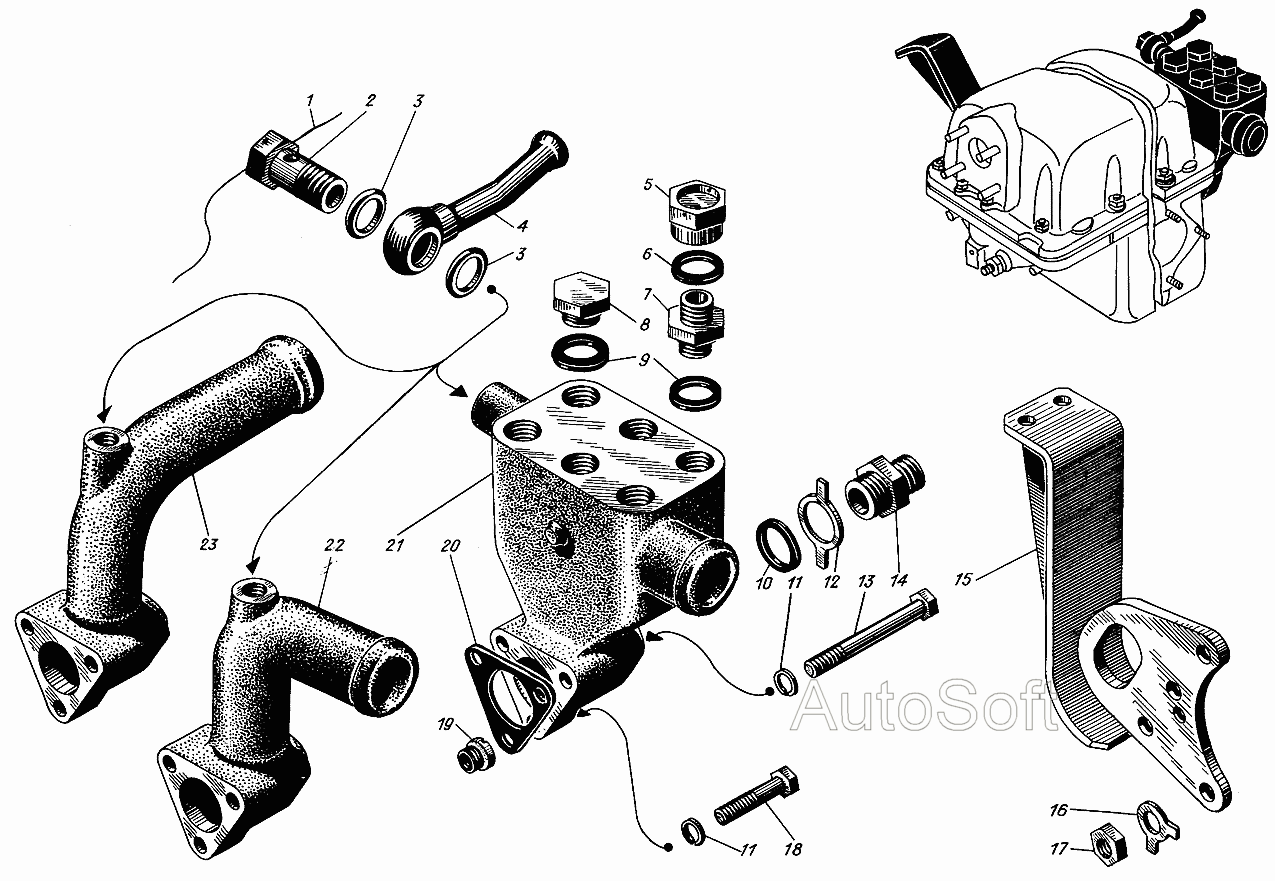

Патрубки правого блока цилиндров
100%
Название детали
Патрубок в сборе
Заводской номер
сб.506-16
Количество на модель
№
Название детали
Патрубок в сборе
Заводской номер
сб.506-15
Количество на модель
1
№
Название детали
Проволока стопорная
Заводской номер
354-22
Количество на модель
1
№
1
Название детали
Зажим
Заводской номер
320-37
Количество на модель
1
№
2
Название детали
Кольцо уплотнительное 12х16
Заводской номер
355-06
Количество на модель
2
№
3
Название детали
Трубка отвода пара
Заводской номер
сб.306-14
Количество на модель
1
№
4
Название детали
Трубка отвода пара
Заводской номер
сб.406-14
Количество на модель
№
4
Название детали
Орех
Заводской номер
3327-116
Количество на модель
№
5
Название детали
Шайба
Заводской номер
535-73
Количество на модель
№
6
Название детали
Штуцер
Заводской номер
1218-35
Количество на модель
№
7
Название детали
Заглушка
Заводской номер
312-38-2
Количество на модель
6
№
8
Название детали
Кольцо уплотнительное х
Заводской номер
355-22
Количество на модель
6
№
9
Название детали
Прокладка
Заводской номер
355-10
Количество на модель
1
№
10
Название детали
Шайба Т
Заводской номер
353-24
Количество на модель
3
№
11
Название детали
Замок пластинчатый
Заводской номер
312-13-2
Количество на модель
1
№
12
Название детали
Болт Mx
Заводской номер
356-74-1
Количество на модель
2
№
13
Название детали
Штуцер приемника аэротермометра
Заводской номер
537-87
Количество на модель
1
№
14
Название детали
Кронштейн для транспортировки
Заводской номер
сб.1206-27-4
Количество на модель
№
15
Название детали
Стопорная шайба
Заводской номер
353-21
Количество на модель
№
16
Название детали
Орех М
Заводской номер
351-08
Количество на модель
№
17
Название детали
Болт Mx
Заводской номер
356-78
Количество на модель
1
№
18
Название детали
Втулка
Заводской номер
306-129
Количество на модель
3
№
19
Название детали
прокладка
Заводской номер
306-32
Количество на модель
1
№
20
Название детали
Патрубок
Заводской номер
506-30-6
Количество на модель
1
№
21
Название детали
Патрубок правый
Заводской номер
506-30-2
Количество на модель
№
22
Название детали
Патрубок
Заводской номер
1206-30-2
Количество на модель
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Патрубок в сборе | сб.506-16 | |||||||
| Патрубок в сборе | сб.506-15 | 1 | 1 | |||||
| 1 | Проволока стопорная | 354-22 | 1 | 1 | 1 | |||
| 2 | Зажим | 320-37 | 1 | 1 | 2 | |||
| 3 | Кольцо уплотнительное 12х16 | 355-06 | 2 | 2 | 3 | |||
| 4 | Трубка отвода пара | сб.306-14 | 1 | 1 | 4 | |||
| 4 | Трубка отвода пара | сб.406-14 | 4 | |||||
| 5 | Орех | 3327-116 | 5 | |||||
| 6 | Шайба | 535-73 | 6 | |||||
| 7 | Штуцер | 1218-35 | 7 | |||||
| 8 | Заглушка | 312-38-2 | 6 | 6 | 8 | |||
| 9 | Кольцо уплотнительное х | 355-22 | 6 | 6 | 9 | |||
| 10 | Прокладка | 355-10 | 1 | 1 | 10 | |||
| 11 | Шайба Т | 353-24 | 3 | 3 | 11 | |||
| 12 | Замок пластинчатый | 312-13-2 | 1 | 1 | 12 | |||
| 13 | Болт Mx | 356-74-1 | 2 | 2 | 13 | |||
| 14 | Штуцер приемника аэротермометра | 537-87 | 1 | 1 | 14 | |||
| 15 | Кронштейн для транспортировки | сб.1206-27-4 | 15 | |||||
| 16 | Стопорная шайба | 353-21 | 16 | |||||
| 17 | Орех М | 351-08 | 17 | |||||
| 18 | Болт Mx | 356-78 | 1 | 1 | 18 | |||
| 19 | Втулка | 306-129 | 3 | 3 | 19 | |||
| 20 | прокладка | 306-32 | 1 | 1 | 20 | |||
| 21 | Патрубок | 506-30-6 | 1 | 1 | 21 | |||
| 22 | Патрубок правый | 506-30-2 | 22 | |||||
| 23 | Патрубок | 1206-30-2 | 23 |
