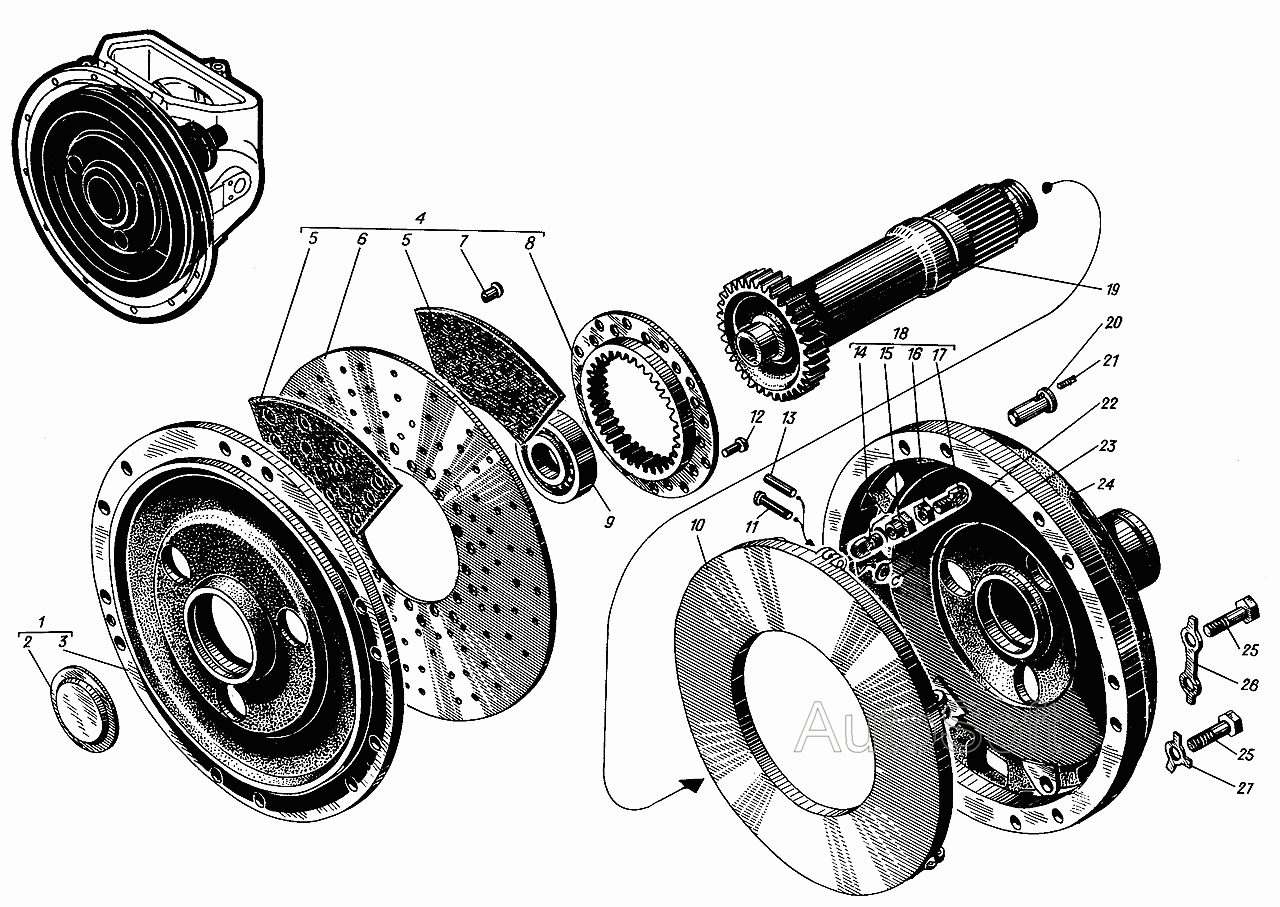

Механизм муфты сцепления. Вал и барабан муфты.
100%
Название детали
Фланец промежуточный
Заводской номер
сб.1225-10
Количество на модель
№
1
Название детали
Крышка промежуточного фланца
Заводской номер
525-53-2
Количество на модель
№
2
Название детали
Фланец промежуточный
Заводской номер
1225-28-1
Количество на модель
№
3
Название детали
Диск трения
Заводской номер
сб.1225-05
Количество на модель
№
4
Название детали
Сегмент фрикционного диска
Заводской номер
1225-20-3
Количество на модель
№
5
Название детали
Диск трения
Заводской номер
1225-25-2
Количество на модель
№
6
Название детали
Заклепка трубчатая
Заводской номер
1225-35
Количество на модель
№
7
Название детали
Фланец фрикционного диска
Заводской номер
525-100-1
Количество на модель
№
8
Название детали
Шарикоподшипник №
Заводской номер
525-46-1
Количество на модель
№
9
Название детали
ДИСК СРЕДНИЙ
Заводской номер
1226-17
Количество на модель
№
10
Название детали
ДИСК СРЕДНИЙ
Заводской номер
1225-17-2
Количество на модель
№
10
Название детали
Палец
Заводской номер
525-91-2
Количество на модель
№
11
Название детали
заклёпка x
Заводской номер
1225-30
Количество на модель
№
12
Название детали
Палец
Заводской номер
525-60-2
Количество на модель
№
13
Название детали
Тяга правая
Заводской номер
1226-24
Количество на модель
№
14
Название детали
Орех
Заводской номер
1226-26
Количество на модель
№
15
Название детали
Гайка М левая
Заводской номер
551-08
Количество на модель
№
16
Название детали
Левая тяга
Заводской номер
1226-25
Количество на модель
№
17
Название детали
Тяга регулируемая
Заводской номер
сб.1226-05
Количество на модель
№
18
Название детали
Вал муфты
Заводской номер
1226-14-2
Количество на модель
№
19
Название детали
Палец
Заводской номер
1225-60-1
Количество на модель
№
20
Название детали
Заглушка для сверления щеки
Заводской номер
305-14-2
Количество на модель
№
21
Название детали
Шайба
Заводской номер
553-36
Количество на модель
№
22
Название детали
Кольцо стопорное
Заводской номер
525-274
Количество на модель
№
23
Название детали
Барабан муфты
Заводской номер
сб.1226-03
Количество на модель
№
24
Название детали
Барабан муфты
Заводской номер
сб.1226-03-1
Количество на модель
№
24
Название детали
Болт Mx
Заводской номер
1225-65
Количество на модель
№
25
Название детали
Стопорная шайба
Заводской номер
553-10
Количество на модель
№
26
Название детали
Стопорная шайба
Заводской номер
553-32
Количество на модель
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец промежуточный | сб.1225-10 | 1 | |||||
| 2 | Крышка промежуточного фланца | 525-53-2 | 2 | |||||
| 3 | Фланец промежуточный | 1225-28-1 | 3 | |||||
| 4 | Диск трения | сб.1225-05 | 4 | |||||
| 5 | Сегмент фрикционного диска | 1225-20-3 | 5 | |||||
| 6 | Диск трения | 1225-25-2 | 6 | |||||
| 7 | Заклепка трубчатая | 1225-35 | 7 | |||||
| 8 | Фланец фрикционного диска | 525-100-1 | 8 | |||||
| 9 | Шарикоподшипник № | 525-46-1 | 9 | |||||
| 10 | ДИСК СРЕДНИЙ | 1226-17 | 10 | |||||
| 10 | ДИСК СРЕДНИЙ | 1225-17-2 | 10 | |||||
| 11 | Палец | 525-91-2 | 11 | |||||
| 12 | заклёпка x | 1225-30 | 12 | |||||
| 13 | Палец | 525-60-2 | 13 | |||||
| 14 | Тяга правая | 1226-24 | 14 | |||||
| 15 | Орех | 1226-26 | 15 | |||||
| 16 | Гайка М левая | 551-08 | 16 | |||||
| 17 | Левая тяга | 1226-25 | 17 | |||||
| 18 | Тяга регулируемая | сб.1226-05 | 18 | |||||
| 19 | Вал муфты | 1226-14-2 | 19 | |||||
| 20 | Палец | 1225-60-1 | 20 | |||||
| 21 | Заглушка для сверления щеки | 305-14-2 | 21 | |||||
| 22 | Шайба | 553-36 | 22 | |||||
| 23 | Кольцо стопорное | 525-274 | 23 | |||||
| 24 | Барабан муфты | сб.1226-03 | 24 | |||||
| 24 | Барабан муфты | сб.1226-03-1 | 24 | |||||
| 25 | Болт Mx | 1225-65 | 25 | |||||
| 26 | Стопорная шайба | 553-10 | 26 | |||||
| 27 | Стопорная шайба | 553-32 | 27 |
