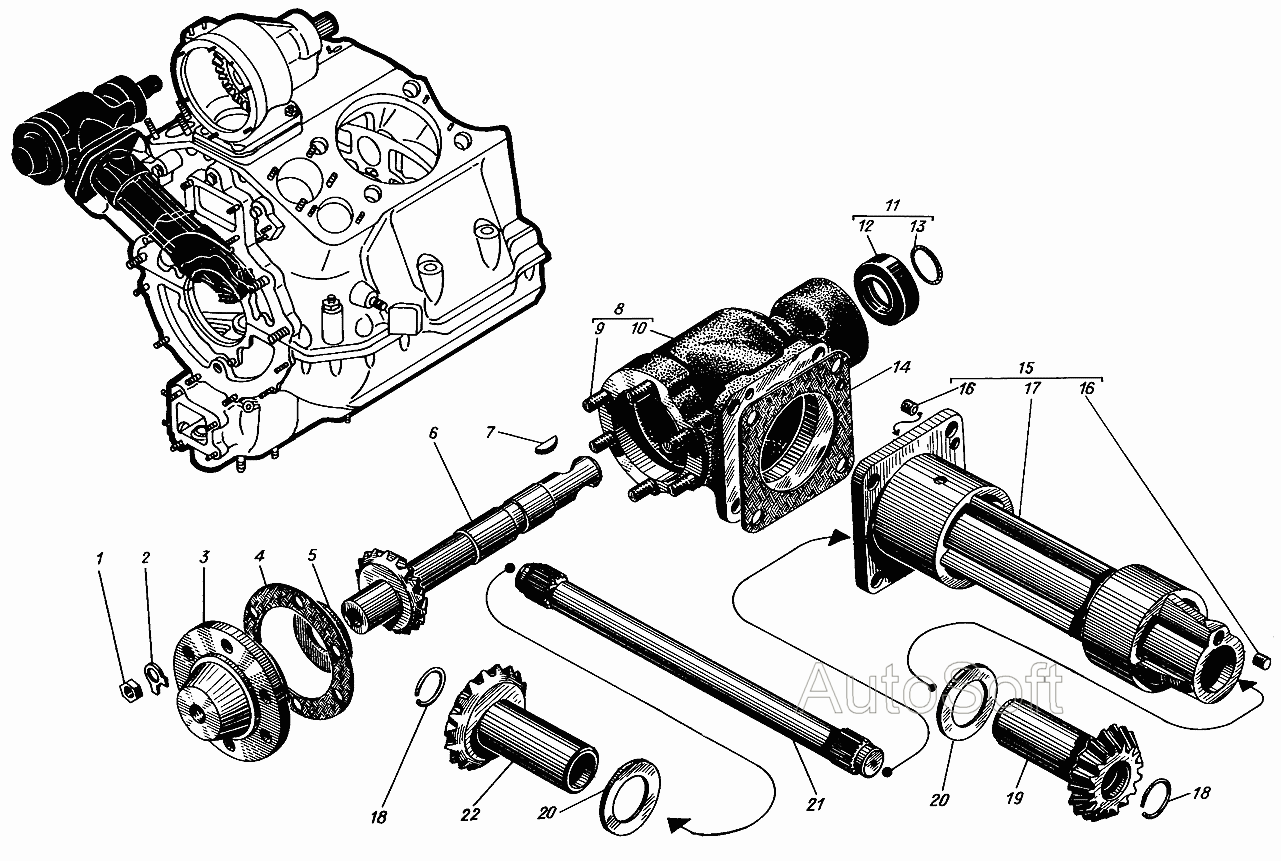

Привод генератора
100%
Название детали
Орех М
Заводской номер
351-06
Количество на модель
6
№
1
Название детали
Стопорная шайба
Заводской номер
353-11
Количество на модель
6
№
2
Название детали
Крышка корпуса привода генератора
Заводской номер
3308-52
Количество на модель
1
№
3
Название детали
прокладка
Заводской номер
308-24
Количество на модель
1
№
4
Название детали
Кольцо установочное
Заводской номер
308-82-2
Количество на модель
1
№
5
Название детали
Валик горизонтальный привода генератора
Заводской номер
508-71-1
Количество на модель
1
№
6
Название детали
Шпонка сегментная
Заводской номер
308-88
Количество на модель
1
№
7
Название детали
Корпус привода генератора
Заводской номер
сб.308-07-11
Количество на модель
1
№
8
Название детали
Шпилька Мх
Заводской номер
550-101
Количество на модель
6
№
9
Название детали
Корпус привода генератора
Заводской номер
308-47-13
Количество на модель
1
№
10
Название детали
Манжета с пружиной
Заводской номер
сб.411-96-1
Количество на модель
1
№
11
Название детали
Манжета
Заводской номер
сб.411-82-3Б
Количество на модель
1
№
12
Название детали
Пружина кольцевая
Заводской номер
411-94
Количество на модель
1
№
13
Название детали
прокладка
Заводской номер
308-60
Количество на модель
1
№
14
Название детали
Подшипник наклонной передачи к генератору
Заводской номер
сб.308-13
Количество на модель
1
№
15
Название детали
Заглушка
Заводской номер
356-63
Количество на модель
2
№
16
Название детали
Подшипник наклонной передачи к генератору
Заводской номер
308-25-4
Количество на модель
1
№
17
Название детали
Кольцо стопорное
Заводской номер
308-19
Количество на модель
2
№
18
Название детали
Шестерня привода генератора нижняя
Заводской номер
308-168
Количество на модель
1
№
19
Название детали
Кольцо установочное
Заводской номер
308-72-2
Количество на модель
2
№
20
Название детали
Рессора наклонной передачи к генератору
Заводской номер
508-169
Количество на модель
1
№
21
Название детали
Шестерня привода генератора верхняя
Заводской номер
308-70-2
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Орех М | 351-06 | 6 | 6 | 1 | |||
| 2 | Стопорная шайба | 353-11 | 6 | 6 | 2 | |||
| 3 | Крышка корпуса привода генератора | 3308-52 | 1 | 1 | 3 | |||
| 4 | прокладка | 308-24 | 1 | 1 | 4 | |||
| 5 | Кольцо установочное | 308-82-2 | 1 | 1 | 5 | |||
| 6 | Валик горизонтальный привода генератора | 508-71-1 | 1 | 1 | 6 | |||
| 7 | Шпонка сегментная | 308-88 | 1 | 1 | 7 | |||
| 8 | Корпус привода генератора | сб.308-07-11 | 1 | 1 | 8 | |||
| 9 | Шпилька Мх | 550-101 | 6 | 6 | 9 | |||
| 10 | Корпус привода генератора | 308-47-13 | 1 | 1 | 10 | |||
| 11 | Манжета с пружиной | сб.411-96-1 | 1 | 1 | 11 | |||
| 12 | Манжета | сб.411-82-3Б | 1 | 1 | 12 | |||
| 13 | Пружина кольцевая | 411-94 | 1 | 1 | 13 | |||
| 14 | прокладка | 308-60 | 1 | 1 | 14 | |||
| 15 | Подшипник наклонной передачи к генератору | сб.308-13 | 1 | 1 | 15 | |||
| 16 | Заглушка | 356-63 | 2 | 2 | 16 | |||
| 17 | Подшипник наклонной передачи к генератору | 308-25-4 | 1 | 1 | 17 | |||
| 18 | Кольцо стопорное | 308-19 | 2 | 2 | 18 | |||
| 19 | Шестерня привода генератора нижняя | 308-168 | 1 | 1 | 19 | |||
| 20 | Кольцо установочное | 308-72-2 | 2 | 2 | 20 | |||
| 21 | Рессора наклонной передачи к генератору | 508-169 | 1 | 1 | 21 | |||
| 22 | Шестерня привода генератора верхняя | 308-70-2 | 1 | 1 | 22 |
