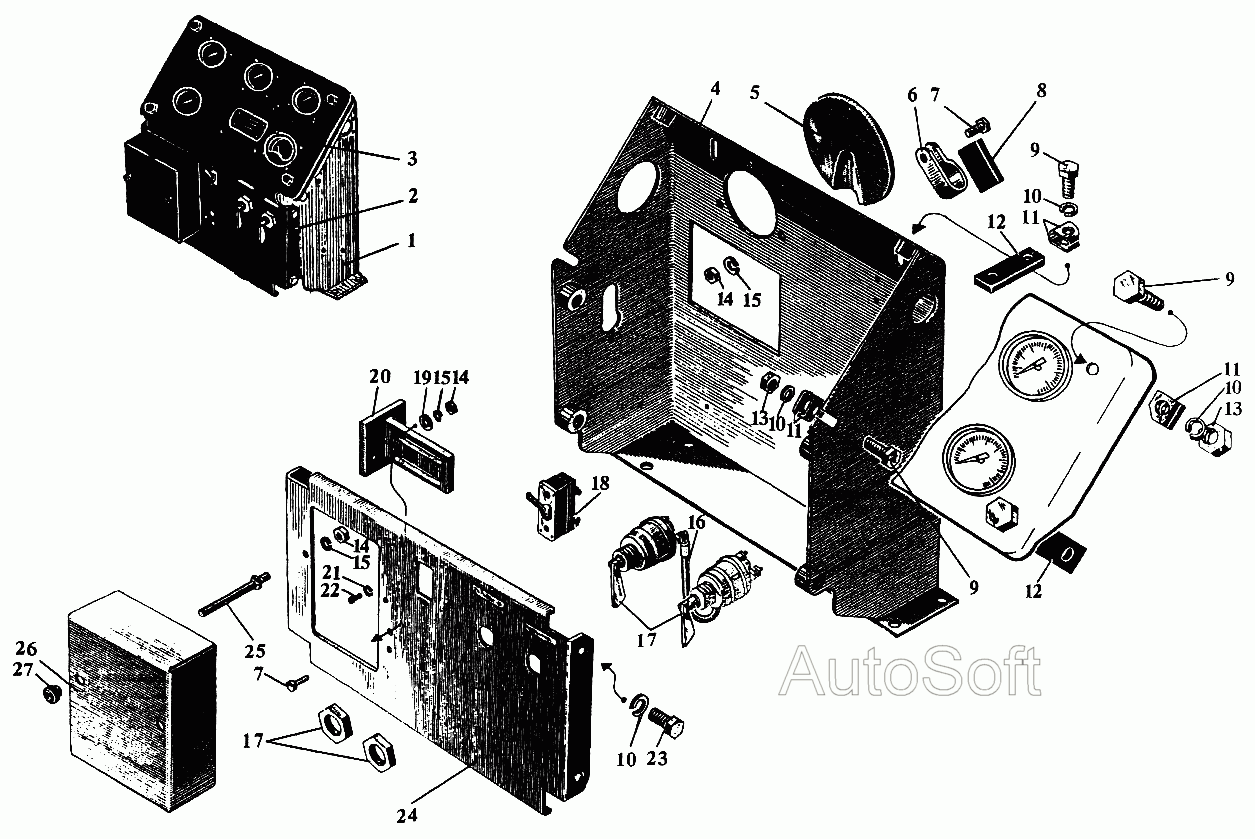

Щиток управления дизелем
100%
Название детали
Щиток управления дизелем в сборе
Заводской номер
сб.1237-501-1
Количество на модель
1
№
1
Название детали
Щиток управления в сборе
Заводской номер
сб.1237-502-1
Количество на модель
1
№
2
Название детали
Щиток приборов
Заводской номер
сб.1237-03-39-1-01
Количество на модель
1
№
3
Название детали
Корпус щита
Заводской номер
сб.1237-505-1
Количество на модель
1
№
4
Название детали
Крышка
Заводской номер
537-60-39
Количество на модель
1
№
5
Название детали
Хомут
Заводской номер
У05-14-40
Количество на модель
2
№
6
Название детали
Болт Mx
Заводской номер
356-16А
Количество на модель
8
№
7
Название детали
прокладка
Заводской номер
420-149-3
Количество на модель
2
№
8
Название детали
Болт Mx
Заводской номер
556-07
Количество на модель
8
№
9
Название детали
Шайба Т
Заводской номер
353-24
Количество на модель
12
№
10
Название детали
Скоба
Заводской номер
537-205-1
Количество на модель
16
№
11
Название детали
АМОРТИЗАТОР
Заводской номер
537-54
Количество на модель
4
№
12
Название детали
Орех М
Заводской номер
351-02
Количество на модель
6
№
13
Название детали
Орех М
Заводской номер
351-06
Количество на модель
10
№
14
Название детали
Шайба пружинная Т
Заводской номер
353-23
Количество на модель
10
№
15
Название детали
Провод от кнопки стартера к кнопке насоса
Заводской номер
сб.538-07-2
Количество на модель
1
№
16
Название детали
Включатель
Заводской номер
ВК 317-А2
Количество на модель
2
№
17
Название детали
Автомат защиты сети
Заводской номер
АЗС-40
Количество на модель
1
№
18
Название детали
Шайба чистая
Заводской номер
353-04-1
Количество на модель
4
№
19
Название детали
Кронштейн
Заводской номер
сб.1237-30-60Б
Количество на модель
1
№
20
Название детали
Шайба пружинная Л
Заводской номер
553-09-1
Количество на модель
2
№
21
Название детали
Винт Mx
Заводской номер
356-46
Количество на модель
2
№
22
Название детали
Болт Mx
Заводской номер
556-05
Количество на модель
4
№
23
Название детали
Панель щитка управления
Заводской номер
1237-520-1
Количество на модель
1
№
24
Название детали
Шпилька
Заводской номер
сб.537-17-30
Количество на модель
2
№
25
Название детали
Крышка
Заводской номер
1237-530
Количество на модель
1
№
26
Название детали
Орех
Заводской номер
537-34-2
Количество на модель
2
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Щиток управления дизелем в сборе | сб.1237-501-1 | 1 | 1 | 1 | |||
| 2 | Щиток управления в сборе | сб.1237-502-1 | 1 | 1 | 2 | |||
| 3 | Щиток приборов | сб.1237-03-39-1-01 | 1 | 1 | 3 | |||
| 4 | Корпус щита | сб.1237-505-1 | 1 | 1 | 4 | |||
| 5 | Крышка | 537-60-39 | 1 | 1 | 5 | |||
| 6 | Хомут | У05-14-40 | 2 | 2 | 6 | |||
| 7 | Болт Mx | 356-16А | 8 | 8 | 7 | |||
| 8 | прокладка | 420-149-3 | 2 | 2 | 8 | |||
| 9 | Болт Mx | 556-07 | 8 | 8 | 9 | |||
| 10 | Шайба Т | 353-24 | 12 | 12 | 10 | |||
| 11 | Скоба | 537-205-1 | 16 | 16 | 11 | |||
| 12 | АМОРТИЗАТОР | 537-54 | 4 | 4 | 12 | |||
| 13 | Орех М | 351-02 | 6 | 6 | 13 | |||
| 14 | Орех М | 351-06 | 10 | 10 | 14 | |||
| 15 | Шайба пружинная Т | 353-23 | 10 | 10 | 15 | |||
| 16 | Провод от кнопки стартера к кнопке насоса | сб.538-07-2 | 1 | 1 | 16 | |||
| 17 | Включатель | ВК 317-А2 | 2 | 2 | 17 | |||
| 18 | Автомат защиты сети | АЗС-40 | 1 | 1 | 18 | |||
| 19 | Шайба чистая | 353-04-1 | 4 | 4 | 19 | |||
| 20 | Кронштейн | сб.1237-30-60Б | 1 | 1 | 20 | |||
| 21 | Шайба пружинная Л | 553-09-1 | 2 | 2 | 21 | |||
| 22 | Винт Mx | 356-46 | 2 | 2 | 22 | |||
| 23 | Болт Mx | 556-05 | 4 | 4 | 23 | |||
| 24 | Панель щитка управления | 1237-520-1 | 1 | 1 | 24 | |||
| 25 | Шпилька | сб.537-17-30 | 2 | 2 | 25 | |||
| 26 | Крышка | 1237-530 | 1 | 1 | 26 | |||
| 27 | Орех | 537-34-2 | 2 | 2 | 27 |
