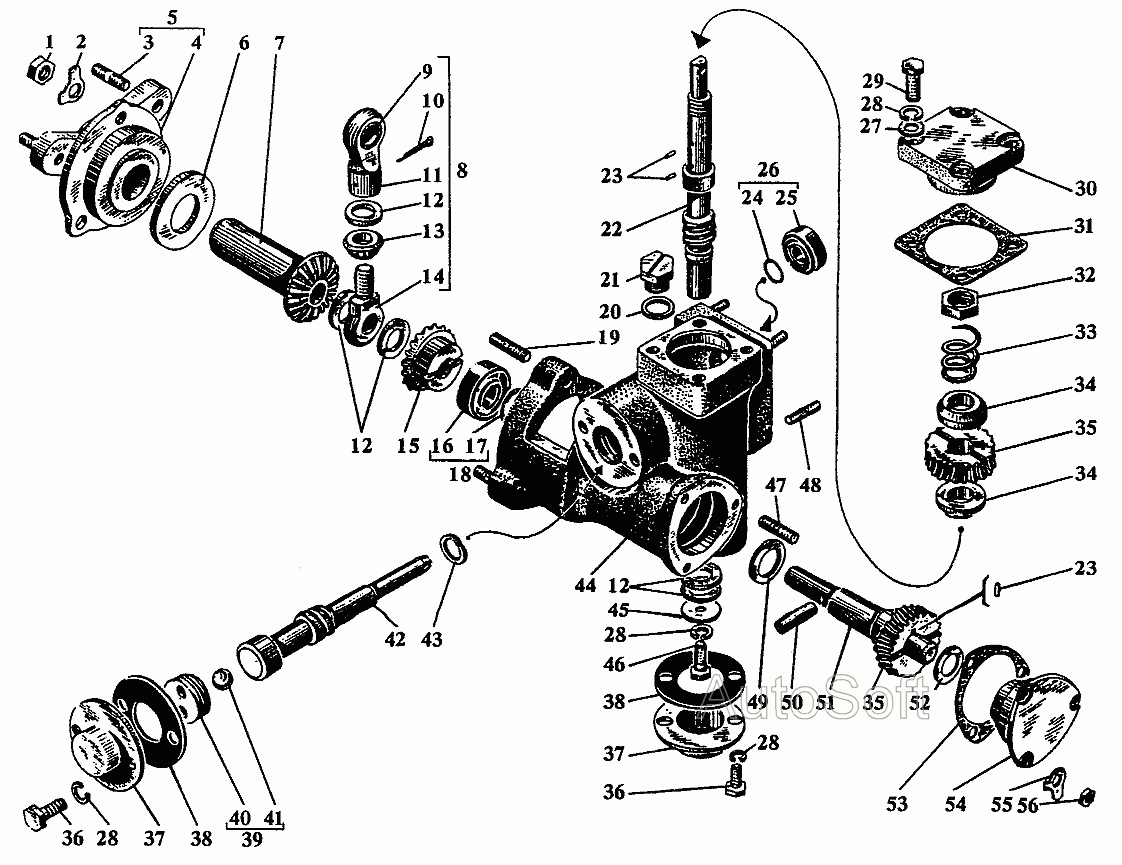

Редуктор дистанционного управления
100%
Название детали
Рычаг
Заводской номер
сб.587-09-8
Количество на модель
1
№
Название детали
Вал редуктора выходной со штифтами
Заводской номер
сб.587-07-4
Количество на модель
1
№
Название детали
КОРПУС РЕДУКТОРА
Заводской номер
сб.587-08-9
Количество на модель
1
№
Название детали
Муфта предохранительная
Заводской номер
сб.587-06-9
Количество на модель
1
№
Название детали
Орех М
Заводской номер
351-02
Количество на модель
3
№
1
Название детали
Стопорная шайба
Заводской номер
353-16-1
Количество на модель
3
№
2
Название детали
Шпилька Мх
Заводской номер
550-111
Количество на модель
3
№
3
Название детали
КРЫШКА РЕДУКТОРА
Заводской номер
587-73-1
Количество на модель
1
№
4
Название детали
КРЫШКА РЕДУКТОРА
Заводской номер
сб.587-14-1
Количество на модель
1
№
5
Название детали
Кольцо установочное
Заводской номер
308-82-2
Количество на модель
1
№
6
Название детали
Шестерня ручного управления
Заводской номер
537-96-1
Количество на модель
1
№
7
Название детали
Рычаг водила
Заводской номер
сб.587-08-8
Количество на модель
1
№
8
Название детали
Подшипник шарнирный Ш
Заводской номер
Ш6
Количество на модель
1
№
9
Название детали
Шплинт разводной х
Заводской номер
354-12
Количество на модель
1
№
10
Название детали
Рычаг водила
Заводской номер
587-15-8
Количество на модель
1
№
11
Название детали
Регулировочная шайба
Заводской номер
1237-113-1
Количество на модель
5
№
12
Название детали
Сателлит
Заводской номер
1237-103-1
Количество на модель
1
№
13
Название детали
Водило
Заводской номер
1237-107-4
Количество на модель
1
№
14
Название детали
Шестерня дистанционного управления
Заводской номер
587-78-1
Количество на модель
1
№
15
Название детали
Манжета
Заводской номер
сб.3346-06Б
Количество на модель
1
№
16
Название детали
Пружина
Заводской номер
3346-11
Количество на модель
1
№
17
Название детали
Манжета с пружиной
Заводской номер
сб.3346-07
Количество на модель
1
№
18
Название детали
Шпилька Мх
Заводской номер
550-110
Количество на модель
3
№
19
Название детали
Шайба
Заводской номер
529-31
Количество на модель
2
№
20
Название детали
Пробка
Заводской номер
514-49
Количество на модель
2
№
21
Название детали
Червяк ведомый
Заводской номер
587-43-9
Количество на модель
1
№
22
Название детали
Штифт
Заводской номер
587-48
Количество на модель
4
№
23
Название детали
Пружина
Заводской номер
315-665
Количество на модель
1
№
24
Название детали
Манжета
Заводской номер
сб.315-666
Количество на модель
1
№
25
Название детали
Манжета с пружиной
Заводской номер
сб.315-668
Количество на модель
1
№
26
Название детали
Шайба чистая
Заводской номер
353-04-1
Количество на модель
4
№
27
Название детали
Шайба пружинная Т
Заводской номер
353-23
Количество на модель
9
№
28
Название детали
Болт Mx
Заводской номер
356-84
Количество на модель
4
№
29
Название детали
Подшипник
Заводской номер
584-22-2
Количество на модель
1
№
30
Название детали
прокладка
Заводской номер
587-28-1
Количество на модель
1
№
31
Название детали
Орех М
Заводской номер
551-08-1
Количество на модель
1
№
32
Название детали
Пружина
Заводской номер
587-72-4
Количество на модель
1
№
33
Название детали
Диск муфты
Заводской номер
587-45
Количество на модель
2
№
34
Название детали
Колесо червячное
Заводской номер
587-23-9
Количество на модель
2
№
35
Название детали
Болт Mx
Заводской номер
556-56
Количество на модель
4
№
36
Название детали
Крышка
Заводской номер
587-24-1
Количество на модель
2
№
37
Название детали
прокладка
Заводской номер
587-29
Количество на модель
2
№
38
Название детали
Заглушка
Заводской номер
сб.587-15
Количество на модель
1
№
39
Название детали
Заглушка
Заводской номер
587-79
Количество на модель
1
№
40
Название детали
Шарик мм
Заводской номер
311-78
Количество на модель
1
№
41
Название детали
Червяк ведущий
Заводской номер
587-25-9
Количество на модель
1
№
42
Название детали
Кольцо установочное
Заводской номер
587-116
Количество на модель
1
№
43
Название детали
КОРПУС РЕДУКТОРА
Заводской номер
587-20-9
Количество на модель
1
№
44
Название детали
Шайба
Заводской номер
20-17-36
Количество на модель
1
№
45
Название детали
Болт Mx
Заводской номер
356-16А
Количество на модель
1
№
46
Название детали
Шпилька Мх
Заводской номер
550-101
Количество на модель
3
№
47
Название детали
Шпилька Мх
Заводской номер
550-46-1
Количество на модель
4
№
48
Название детали
Кольцо установочное
Заводской номер
333-11А
Количество на модель
1
№
49
Название детали
Штифт
Заводской номер
515-18
Количество на модель
1
№
50
Название детали
Вал редуктора выходной
Заводской номер
587-52-5
Количество на модель
1
№
51
Название детали
Кольцо установочное
Заводской номер
333-12-1А
Количество на модель
1
№
52
Название детали
прокладка
Заводской номер
587-77-1
Количество на модель
1
№
53
Название детали
Подшипник
Заводской номер
587-76-2
Количество на модель
1
№
54
Название детали
Стопорная шайба
Заводской номер
353-11
Количество на модель
3
№
55
Название детали
Орех М
Заводской номер
351-06
Количество на модель
3
№
56
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рычаг | сб.587-09-8 | 1 | 1 | |||||
| Вал редуктора выходной со штифтами | сб.587-07-4 | 1 | 1 | |||||
| КОРПУС РЕДУКТОРА | сб.587-08-9 | 1 | 1 | |||||
| Муфта предохранительная | сб.587-06-9 | 1 | 1 | |||||
| 1 | Орех М | 351-02 | 3 | 3 | 1 | |||
| 2 | Стопорная шайба | 353-16-1 | 3 | 3 | 2 | |||
| 3 | Шпилька Мх | 550-111 | 3 | 3 | 3 | |||
| 4 | КРЫШКА РЕДУКТОРА | 587-73-1 | 1 | 1 | 4 | |||
| 5 | КРЫШКА РЕДУКТОРА | сб.587-14-1 | 1 | 1 | 5 | |||
| 6 | Кольцо установочное | 308-82-2 | 1 | 1 | 6 | |||
| 7 | Шестерня ручного управления | 537-96-1 | 1 | 1 | 7 | |||
| 8 | Рычаг водила | сб.587-08-8 | 1 | 1 | 8 | |||
| 9 | Подшипник шарнирный Ш | Ш6 | 1 | 1 | 9 | |||
| 10 | Шплинт разводной х | 354-12 | 1 | 1 | 10 | |||
| 11 | Рычаг водила | 587-15-8 | 1 | 1 | 11 | |||
| 12 | Регулировочная шайба | 1237-113-1 | 5 | 5 | 12 | |||
| 13 | Сателлит | 1237-103-1 | 1 | 1 | 13 | |||
| 14 | Водило | 1237-107-4 | 1 | 1 | 14 | |||
| 15 | Шестерня дистанционного управления | 587-78-1 | 1 | 1 | 15 | |||
| 16 | Манжета | сб.3346-06Б | 1 | 1 | 16 | |||
| 17 | Пружина | 3346-11 | 1 | 1 | 17 | |||
| 18 | Манжета с пружиной | сб.3346-07 | 1 | 1 | 18 | |||
| 19 | Шпилька Мх | 550-110 | 3 | 3 | 19 | |||
| 20 | Шайба | 529-31 | 2 | 2 | 20 | |||
| 21 | Пробка | 514-49 | 2 | 2 | 21 | |||
| 22 | Червяк ведомый | 587-43-9 | 1 | 1 | 22 | |||
| 23 | Штифт | 587-48 | 4 | 4 | 23 | |||
| 24 | Пружина | 315-665 | 1 | 1 | 24 | |||
| 25 | Манжета | сб.315-666 | 1 | 1 | 25 | |||
| 26 | Манжета с пружиной | сб.315-668 | 1 | 1 | 26 | |||
| 27 | Шайба чистая | 353-04-1 | 4 | 4 | 27 | |||
| 28 | Шайба пружинная Т | 353-23 | 9 | 9 | 28 | |||
| 29 | Болт Mx | 356-84 | 4 | 4 | 29 | |||
| 30 | Подшипник | 584-22-2 | 1 | 1 | 30 | |||
| 31 | прокладка | 587-28-1 | 1 | 1 | 31 | |||
| 32 | Орех М | 551-08-1 | 1 | 1 | 32 | |||
| 33 | Пружина | 587-72-4 | 1 | 1 | 33 | |||
| 34 | Диск муфты | 587-45 | 2 | 2 | 34 | |||
| 35 | Колесо червячное | 587-23-9 | 2 | 2 | 35 | |||
| 36 | Болт Mx | 556-56 | 4 | 4 | 36 | |||
| 37 | Крышка | 587-24-1 | 2 | 2 | 37 | |||
| 38 | прокладка | 587-29 | 2 | 2 | 38 | |||
| 39 | Заглушка | сб.587-15 | 1 | 1 | 39 | |||
| 40 | Заглушка | 587-79 | 1 | 1 | 40 | |||
| 41 | Шарик мм | 311-78 | 1 | 1 | 41 | |||
| 42 | Червяк ведущий | 587-25-9 | 1 | 1 | 42 | |||
| 43 | Кольцо установочное | 587-116 | 1 | 1 | 43 | |||
| 44 | КОРПУС РЕДУКТОРА | 587-20-9 | 1 | 1 | 44 | |||
| 45 | Шайба | 20-17-36 | 1 | 1 | 45 | |||
| 46 | Болт Mx | 356-16А | 1 | 1 | 46 | |||
| 47 | Шпилька Мх | 550-101 | 3 | 3 | 47 | |||
| 48 | Шпилька Мх | 550-46-1 | 4 | 4 | 48 | |||
| 49 | Кольцо установочное | 333-11А | 1 | 1 | 49 | |||
| 50 | Штифт | 515-18 | 1 | 1 | 50 | |||
| 51 | Вал редуктора выходной | 587-52-5 | 1 | 1 | 51 | |||
| 52 | Кольцо установочное | 333-12-1А | 1 | 1 | 52 | |||
| 53 | прокладка | 587-77-1 | 1 | 1 | 53 | |||
| 54 | Подшипник | 587-76-2 | 1 | 1 | 54 | |||
| 55 | Стопорная шайба | 353-11 | 3 | 3 | 55 | |||
| 56 | Орех М | 351-06 | 3 | 3 | 56 |
