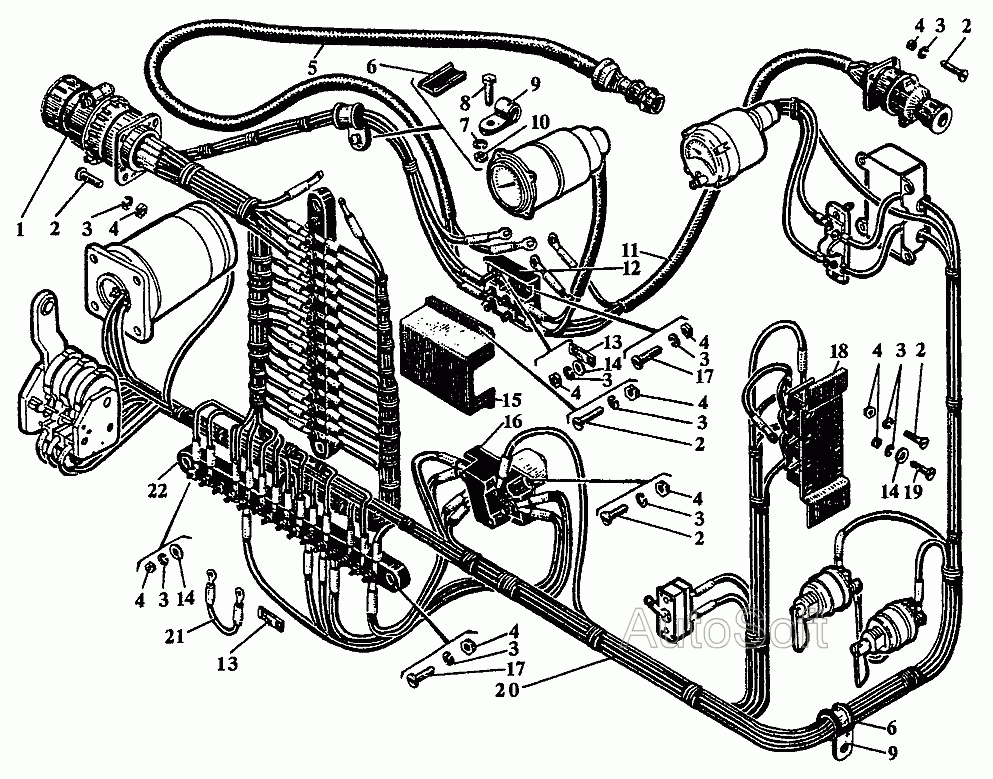

Детали электрической схемы щитка
100%
Название детали
Розетка
Заводской номер
СШРГ 48П26 ЭГ3Н
Количество на модель
1
№
Название детали
Розетка
Заводской номер
СШРГ 28П4 ЭГ8Н
Количество на модель
1
№
Название детали
Планка
Заводской номер
537-73-39
Количество на модель
1
№
Название детали
Конденсатор
Заводской номер
МБГП-2-200-В-1мкФ-В
Количество на модель
2
№
Название детали
Конденсатор
Заводской номер
МБГО-1-600-0,25-II
Количество на модель
2
№
Название детали
Вилка
Заводской номер
СШР 48П26 ЭГ3Н
Количество на модель
1
№
Название детали
Вилка
Заводской номер
СШР 28П4 ЭГ8Н
Количество на модель
1
№
Название детали
Коллектор проводов
Заводской номер
сб.1237-509-1
Количество на модель
1
№
1
Название детали
Винт Mx
Заводской номер
У28-18-82
Количество на модель
16
№
2
Название детали
Шайба пружинная Л
Заводской номер
553-09-1
Количество на модель
68
№
3
Название детали
Орех М
Заводской номер
351-10
Количество на модель
68
№
4
Название детали
Провод со штепсельным разъемом
Заводской номер
сб.1237-16-60Б
Количество на модель
1
№
5
Название детали
прокладка
Заводской номер
420-149-3
Количество на модель
3
№
6
Название детали
Шайба пружинная Т
Заводской номер
353-23
Количество на модель
3
№
7
Название детали
Болт Mx
Заводской номер
356-16А
Количество на модель
3
№
8
Название детали
Хомут
Заводской номер
У05-14-40
Количество на модель
5
№
9
Название детали
Орех М
Заводской номер
351-06
Количество на модель
5
№
10
Название детали
Провод
Заводской номер
сб.537-13-39
Количество на модель
1
№
11
Название детали
Зажим контактный
Заводской номер
сб.У33-18-07
Количество на модель
1
№
12
Название детали
Перемычка
Заводской номер
537-163-32
Количество на модель
8
№
13
Название детали
Шайба чистая
Заводской номер
353-09
Количество на модель
44
№
14
Название детали
Кожух
Заводской номер
У33-18-67
Количество на модель
1
№
15
Название детали
Контактор
Заводской номер
ТКС-101 ДОД
Количество на модель
1
№
16
Название детали
Винт Mx
Заводской номер
556-60-1
Количество на модель
8
№
17
Название детали
Блок конденсаторов
Заводской номер
сб.537-12-39
Количество на модель
1
№
18
Название детали
Винт Mx
Заводской номер
356-46
Количество на модель
8
№
19
Название детали
Коллектор проводов
Заводской номер
сб.1237-511
Количество на модель
1
№
20
Название детали
Провод
Заводской номер
сб.537-48-32-1
Количество на модель
2
№
21
Название детали
Плата клеммная
Заводской номер
сб.537-11-30
Количество на модель
2
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Розетка | СШРГ 48П26 ЭГ3Н | 1 | 1 | |||||
| Розетка | СШРГ 28П4 ЭГ8Н | 1 | 1 | |||||
| Планка | 537-73-39 | 1 | 1 | |||||
| Конденсатор | МБГП-2-200-В-1мкФ-В | 2 | 2 | |||||
| Конденсатор | МБГО-1-600-0,25-II | 2 | 2 | |||||
| Вилка | СШР 48П26 ЭГ3Н | 1 | 1 | |||||
| Вилка | СШР 28П4 ЭГ8Н | 1 | 1 | |||||
| 1 | Коллектор проводов | сб.1237-509-1 | 1 | 1 | 1 | |||
| 2 | Винт Mx | У28-18-82 | 16 | 16 | 2 | |||
| 3 | Шайба пружинная Л | 553-09-1 | 68 | 68 | 3 | |||
| 4 | Орех М | 351-10 | 68 | 68 | 4 | |||
| 5 | Провод со штепсельным разъемом | сб.1237-16-60Б | 1 | 1 | 5 | |||
| 6 | прокладка | 420-149-3 | 3 | 3 | 6 | |||
| 7 | Шайба пружинная Т | 353-23 | 3 | 3 | 7 | |||
| 8 | Болт Mx | 356-16А | 3 | 3 | 8 | |||
| 9 | Хомут | У05-14-40 | 5 | 5 | 9 | |||
| 10 | Орех М | 351-06 | 5 | 5 | 10 | |||
| 11 | Провод | сб.537-13-39 | 1 | 1 | 11 | |||
| 12 | Зажим контактный | сб.У33-18-07 | 1 | 1 | 12 | |||
| 13 | Перемычка | 537-163-32 | 8 | 8 | 13 | |||
| 14 | Шайба чистая | 353-09 | 44 | 44 | 14 | |||
| 15 | Кожух | У33-18-67 | 1 | 1 | 15 | |||
| 16 | Контактор | ТКС-101 ДОД | 1 | 1 | 16 | |||
| 17 | Винт Mx | 556-60-1 | 8 | 8 | 17 | |||
| 18 | Блок конденсаторов | сб.537-12-39 | 1 | 1 | 18 | |||
| 19 | Винт Mx | 356-46 | 8 | 8 | 19 | |||
| 20 | Коллектор проводов | сб.1237-511 | 1 | 1 | 20 | |||
| 21 | Провод | сб.537-48-32-1 | 2 | 2 | 21 | |||
| 22 | Плата клеммная | сб.537-11-30 | 2 | 2 | 22 |
