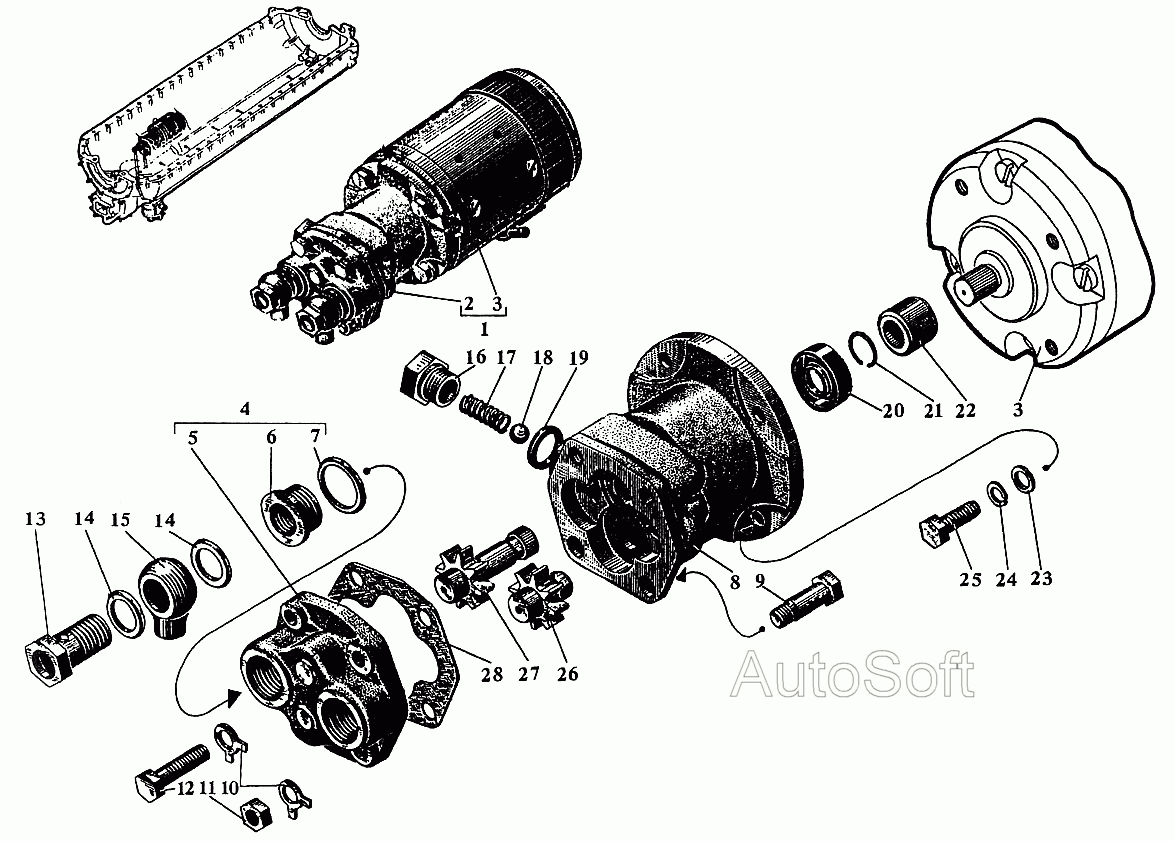

Насос электромаслопрокачивающий
100%
Название детали
Насос электромаслоподкачивающий
Заводской номер
сб.546М-11-1
Количество на модель
1
№
1
Название детали
Насос маслоподкачивающий
Заводской номер
сб.546М-00-2
Количество на модель
1
№
2
Название детали
Электродвигатель МН-
Заводской номер
346-05
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
сб.546М-02
Количество на модель
1
№
4
Название детали
Крышка электромаслопрокачивающего насоса
Заводской номер
546М-03
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
546-04
Количество на модель
2
№
6
Название детали
Прокладка
Заводской номер
355-10
Количество на модель
2
№
7
Название детали
Корпус электромаслопрокачивающего насоса
Заводской номер
сб.546М-01
Количество на модель
1
№
8
Название детали
Корпус электромаслопрокачивающего насоса
Заводской номер
546М-02
Количество на модель
1
№
8
Название детали
Болт призонный Мх
Заводской номер
356-70-2
Количество на модель
2
№
9
Название детали
Стопорная шайба
Заводской номер
353-16-1
Количество на модель
4
№
10
Название детали
Орех М
Заводской номер
351-02
Количество на модель
2
№
11
Название детали
Болт Mx
Заводской номер
356-73
Количество на модель
2
№
12
Название детали
Зажим
Заводской номер
3327-112
Количество на модель
2
№
13
Название детали
Прокладка
Заводской номер
355-08
Количество на модель
4
№
14
Название детали
Угольник поворотный
Заводской номер
335-29
Количество на модель
2
№
15
Название детали
Корпус клапана перепускного
Заводской номер
346-19
Количество на модель
1
№
16
Название детали
Пружина
Заводской номер
346-20
Количество на модель
1
№
17
Название детали
Подшипник
Заводской номер
БЧ
Количество на модель
1
№
18
Название детали
Кольцо уплотнительное х
Заводской номер
355-11
Количество на модель
1
№
19
Название детали
Манжета с пружиной
Заводской номер
сб.3346-07
Количество на модель
1
№
20
Название детали
Кольцо стопорное
Заводской номер
4546-22
Количество на модель
1
№
21
Название детали
Шлицевая втулка
Заводской номер
4546-11
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
353-05-1
Количество на модель
4
№
23
Название детали
Шайба Т
Заводской номер
353-24
Количество на модель
4
№
24
Название детали
Болт Mx
Заводской номер
556-07
Количество на модель
4
№
25
Название детали
Шестерня ведомая
Заводской номер
346-09
Количество на модель
1
№
26
Название детали
Шестерня ведущая
Заводской номер
346-08
Количество на модель
1
№
27
Название детали
прокладка
Заводской номер
346-10А
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Насос электромаслоподкачивающий | сб.546М-11-1 | 1 | 1 | 1 | |||
| 2 | Насос маслоподкачивающий | сб.546М-00-2 | 1 | 1 | 2 | |||
| 3 | Электродвигатель МН- | 346-05 | 1 | 1 | 3 | |||
| 4 | Крышка | сб.546М-02 | 1 | 1 | 4 | |||
| 5 | Крышка электромаслопрокачивающего насоса | 546М-03 | 1 | 1 | 5 | |||
| 6 | Втулка | 546-04 | 2 | 2 | 6 | |||
| 7 | Прокладка | 355-10 | 2 | 2 | 7 | |||
| 8 | Корпус электромаслопрокачивающего насоса | сб.546М-01 | 1 | 1 | 8 | |||
| 8 | Корпус электромаслопрокачивающего насоса | 546М-02 | 1 | 1 | 8 | |||
| 9 | Болт призонный Мх | 356-70-2 | 2 | 2 | 9 | |||
| 10 | Стопорная шайба | 353-16-1 | 4 | 4 | 10 | |||
| 11 | Орех М | 351-02 | 2 | 2 | 11 | |||
| 12 | Болт Mx | 356-73 | 2 | 2 | 12 | |||
| 13 | Зажим | 3327-112 | 2 | 2 | 13 | |||
| 14 | Прокладка | 355-08 | 4 | 4 | 14 | |||
| 15 | Угольник поворотный | 335-29 | 2 | 2 | 15 | |||
| 16 | Корпус клапана перепускного | 346-19 | 1 | 1 | 16 | |||
| 17 | Пружина | 346-20 | 1 | 1 | 17 | |||
| 18 | Подшипник | БЧ | 1 | 1 | 18 | |||
| 19 | Кольцо уплотнительное х | 355-11 | 1 | 1 | 19 | |||
| 20 | Манжета с пружиной | сб.3346-07 | 1 | 1 | 20 | |||
| 21 | Кольцо стопорное | 4546-22 | 1 | 1 | 21 | |||
| 22 | Шлицевая втулка | 4546-11 | 1 | 1 | 22 | |||
| 23 | Шайба | 353-05-1 | 4 | 4 | 23 | |||
| 24 | Шайба Т | 353-24 | 4 | 4 | 24 | |||
| 25 | Болт Mx | 556-07 | 4 | 4 | 25 | |||
| 26 | Шестерня ведомая | 346-09 | 1 | 1 | 26 | |||
| 27 | Шестерня ведущая | 346-08 | 1 | 1 | 27 | |||
| 28 | прокладка | 346-10А | 1 | 1 | 28 |
