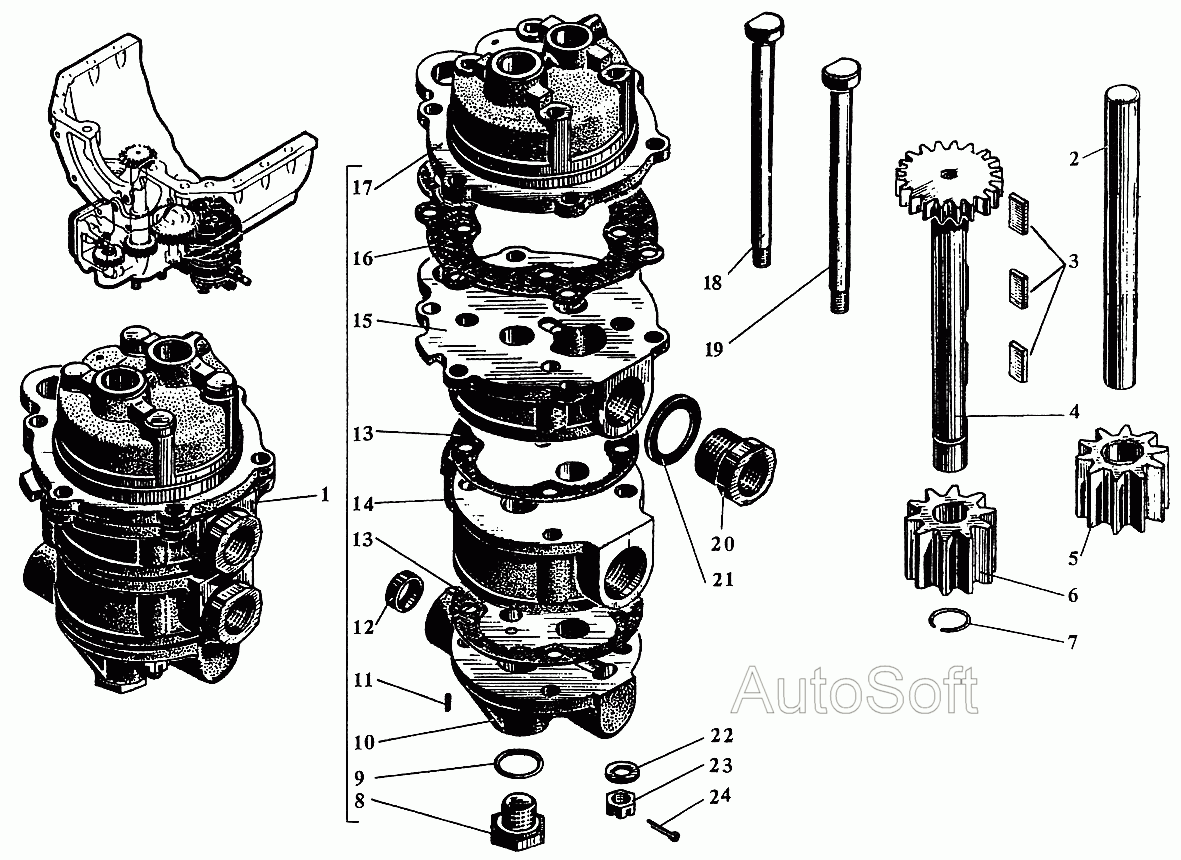

Детали масляного насоса
100%
Название детали
Корпус масляного насоса
Заводской номер
сб.512-05-3
Количество на модель
1
№
1
Название детали
Ось ведомых шестерен
Заводской номер
3312-22
Количество на модель
1
№
2
Название детали
шпонка
Заводской номер
312-30-51
Количество на модель
3
№
3
Название детали
Валик ведущий
Заводской номер
312-21-52
Количество на модель
1
№
4
Название детали
Шестерня ведомая
Заводской номер
сб.312-35-1Б
Количество на модель
3
№
5
Название детали
Шестерня ведущая
Заводской номер
3312-25
Количество на модель
3
№
6
Название детали
Кольцо упорное
Заводской номер
312-29
Количество на модель
1
№
7
Название детали
Заглушка
Заводской номер
312-38-2
Количество на модель
2
№
8
Название детали
Кольцо уплотнительное х
Заводской номер
355-22
Количество на модель
2
№
9
Название детали
Крышка нижняя
Заводской номер
3312-07-1
Количество на модель
1
№
10
Название детали
Шуруп стопорный
Заводской номер
312-87
Количество на модель
1
№
11
Название детали
Седло редукционного клапана
Заводской номер
312-86
Количество на модель
1
№
12
Название детали
прокладка
Заводской номер
312-57
Количество на модель
2
№
13
Название детали
корпус
Заводской номер
512-06-3
Количество на модель
1
№
14
Название детали
корпус
Заводской номер
512-20-1
Количество на модель
1
№
15
Название детали
прокладка
Заводской номер
312-58
Количество на модель
1
№
16
Название детали
Крышка верхняя
Заводской номер
312-19-8
Количество на модель
1
№
17
Название детали
Болт призонный
Заводской номер
3312-31А
Количество на модель
2
№
18
Название детали
Болт стяжной
Заводской номер
3312-24А
Количество на модель
2
№
19
Название детали
Втулка
Заводской номер
512-88-1
Количество на модель
2
№
20
Название детали
прокладка
Заводской номер
412-76А
Количество на модель
2
№
21
Название детали
Шайба чистая
Заводской номер
353-07-1
Количество на модель
4
№
22
Название детали
Орех М
Заводской номер
351-25-2
Количество на модель
4
№
23
Название детали
Шплинт разводной х
Заводской номер
354-27
Количество на модель
4
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус масляного насоса | сб.512-05-3 | 1 | 1 | 1 | |||
| 2 | Ось ведомых шестерен | 3312-22 | 1 | 1 | 2 | |||
| 3 | шпонка | 312-30-51 | 3 | 3 | 3 | |||
| 4 | Валик ведущий | 312-21-52 | 1 | 1 | 4 | |||
| 5 | Шестерня ведомая | сб.312-35-1Б | 3 | 3 | 5 | |||
| 6 | Шестерня ведущая | 3312-25 | 3 | 3 | 6 | |||
| 7 | Кольцо упорное | 312-29 | 1 | 1 | 7 | |||
| 8 | Заглушка | 312-38-2 | 2 | 2 | 8 | |||
| 9 | Кольцо уплотнительное х | 355-22 | 2 | 2 | 9 | |||
| 10 | Крышка нижняя | 3312-07-1 | 1 | 1 | 10 | |||
| 11 | Шуруп стопорный | 312-87 | 1 | 1 | 11 | |||
| 12 | Седло редукционного клапана | 312-86 | 1 | 1 | 12 | |||
| 13 | прокладка | 312-57 | 2 | 2 | 13 | |||
| 14 | корпус | 512-06-3 | 1 | 1 | 14 | |||
| 15 | корпус | 512-20-1 | 1 | 1 | 15 | |||
| 16 | прокладка | 312-58 | 1 | 1 | 16 | |||
| 17 | Крышка верхняя | 312-19-8 | 1 | 1 | 17 | |||
| 18 | Болт призонный | 3312-31А | 2 | 2 | 18 | |||
| 19 | Болт стяжной | 3312-24А | 2 | 2 | 19 | |||
| 20 | Втулка | 512-88-1 | 2 | 2 | 20 | |||
| 21 | прокладка | 412-76А | 2 | 2 | 21 | |||
| 22 | Шайба чистая | 353-07-1 | 4 | 4 | 22 | |||
| 23 | Орех М | 351-25-2 | 4 | 4 | 23 | |||
| 24 | Шплинт разводной х | 354-27 | 4 | 4 | 24 |
