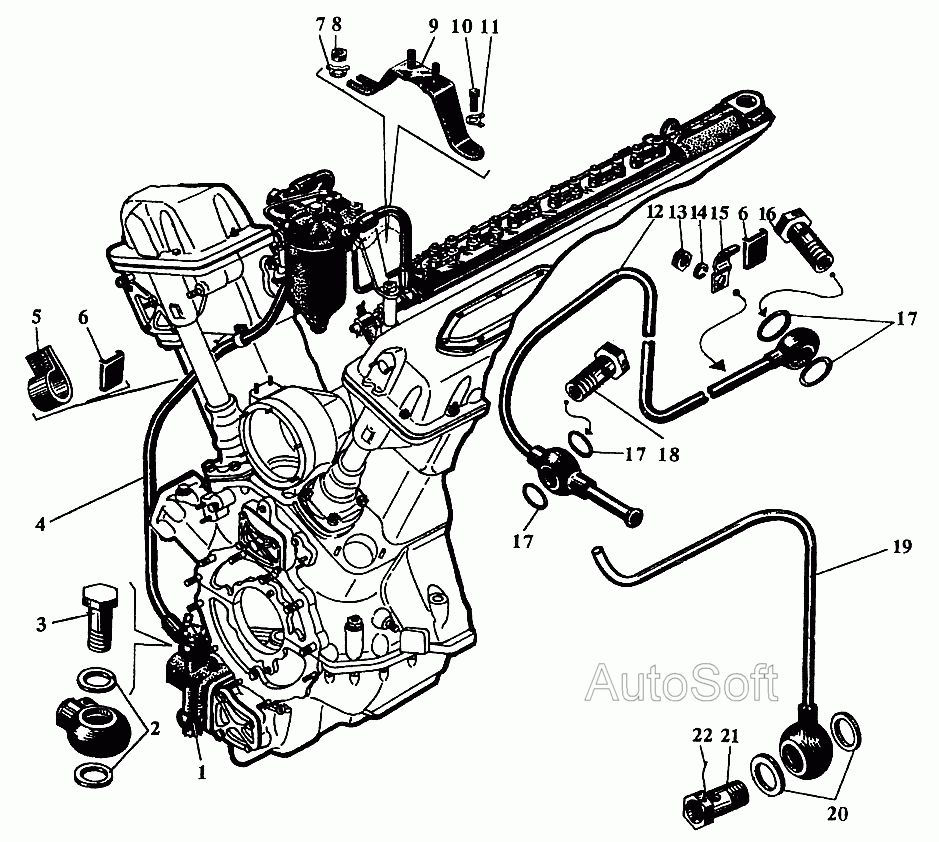

Топливный трубопровод низкого давления
100%
Название детали
Топливоподкачивающий насос
Заводской номер
сб.532-00
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
535-73
Количество на модель
4
№
2
Название детали
Зажим
Заводской номер
535-87
Количество на модель
2
№
3
Название детали
Труба
Заводской номер
сб.1235-09-30-01
Количество на модель
1
№
4
Название детали
Хомут
Заводской номер
У33-22-23
Количество на модель
1
№
5
Название детали
прокладка
Заводской номер
3335-38-5
Количество на модель
3
№
6
Название детали
Стопорная шайба
Заводской номер
353-20
Количество на модель
2
№
7
Название детали
Орех
Заводской номер
351-09
Количество на модель
2
№
8
Название детали
Кронштейн топливного фильтра
Заводской номер
сб.1235-06
Количество на модель
1
№
9
Название детали
Болт Mx
Заводской номер
356-67А
Количество на модель
2
№
10
Название детали
Стопорная шайба
Заводской номер
353-15
Количество на модель
2
№
11
Название детали
Трубка выпуска воздуха
Заводской номер
сб.1235-01-36
Количество на модель
1
№
12
Название детали
Орех М
Заводской номер
351-06
Количество на модель
2
№
13
Название детали
Шайба пружинная Т
Заводской номер
353-23
Количество на модель
2
№
14
Название детали
Бар давления
Заводской номер
335-15
Количество на модель
2
№
15
Название детали
Зажим
Заводской номер
320-37
Количество на модель
1
№
16
Название детали
Кольцо уплотнительное 12х16
Заводской номер
355-06
Количество на модель
4
№
17
Название детали
Зажим
Заводской номер
502-80
Количество на модель
1
№
18
Название детали
Труба
Заводской номер
сб.1235-07-52-01
Количество на модель
1
№
19
Название детали
Прокладка
Заводской номер
355-08
Количество на модель
2
№
20
Название детали
Зажим
Заводской номер
3327-112
Количество на модель
1
№
21
Название детали
Проволока стопорная
Заводской номер
354-22-05
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Топливоподкачивающий насос | сб.532-00 | 1 | 1 | 1 | |||
| 2 | Шайба | 535-73 | 4 | 4 | 2 | |||
| 3 | Зажим | 535-87 | 2 | 2 | 3 | |||
| 4 | Труба | сб.1235-09-30-01 | 1 | 1 | 4 | |||
| 5 | Хомут | У33-22-23 | 1 | 1 | 5 | |||
| 6 | прокладка | 3335-38-5 | 3 | 3 | 6 | |||
| 7 | Стопорная шайба | 353-20 | 2 | 2 | 7 | |||
| 8 | Орех | 351-09 | 2 | 2 | 8 | |||
| 9 | Кронштейн топливного фильтра | сб.1235-06 | 1 | 1 | 9 | |||
| 10 | Болт Mx | 356-67А | 2 | 2 | 10 | |||
| 11 | Стопорная шайба | 353-15 | 2 | 2 | 11 | |||
| 12 | Трубка выпуска воздуха | сб.1235-01-36 | 1 | 1 | 12 | |||
| 13 | Орех М | 351-06 | 2 | 2 | 13 | |||
| 14 | Шайба пружинная Т | 353-23 | 2 | 2 | 14 | |||
| 15 | Бар давления | 335-15 | 2 | 2 | 15 | |||
| 16 | Зажим | 320-37 | 1 | 1 | 16 | |||
| 17 | Кольцо уплотнительное 12х16 | 355-06 | 4 | 4 | 17 | |||
| 18 | Зажим | 502-80 | 1 | 1 | 18 | |||
| 19 | Труба | сб.1235-07-52-01 | 1 | 1 | 19 | |||
| 20 | Прокладка | 355-08 | 2 | 2 | 20 | |||
| 21 | Зажим | 3327-112 | 1 | 1 | 21 | |||
| 22 | Проволока стопорная | 354-22-05 | 1 | 1 | 22 |
