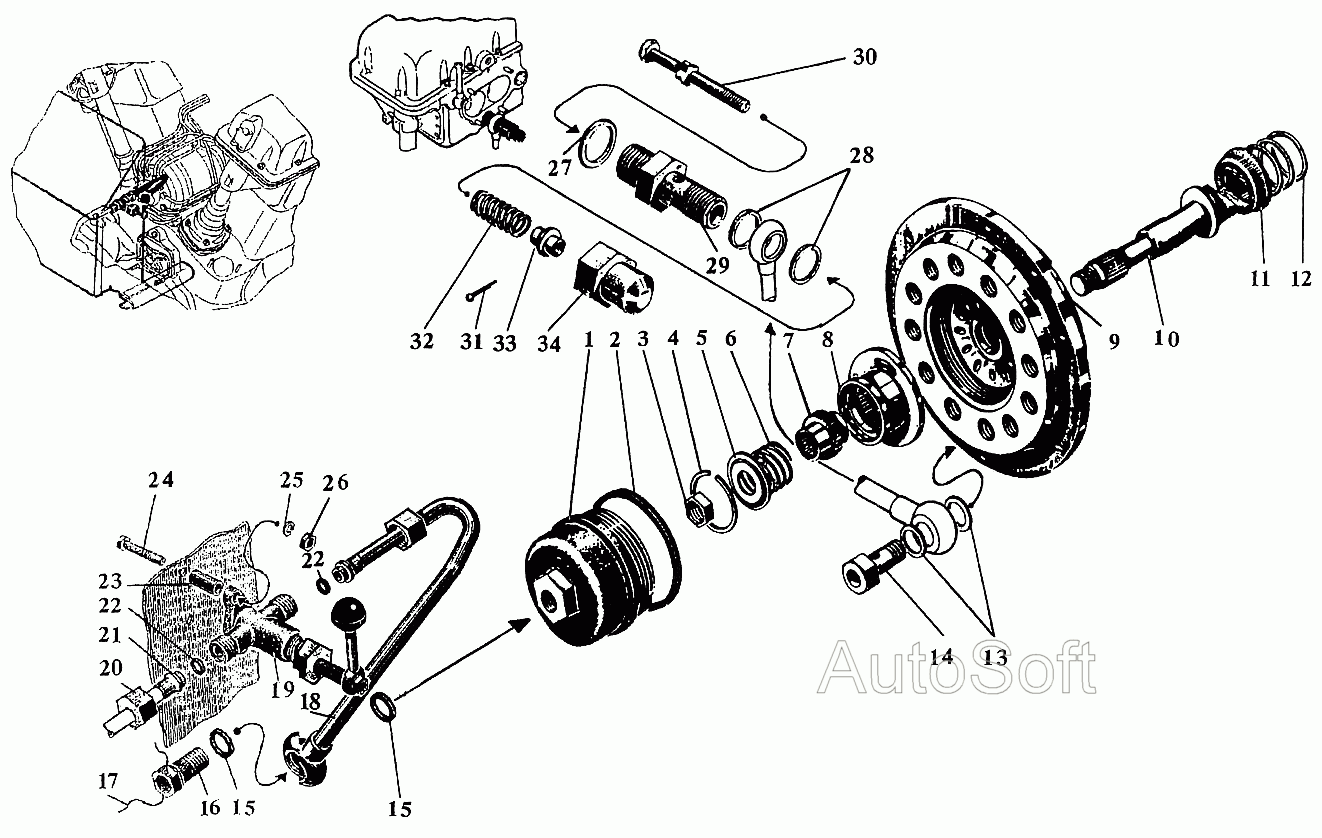

Воздухораспределитель, пусковой клапан и подвод воздуха к воздухораспределителю
100%
Название детали
Клапан пусковой
Заводской номер
сб.522-13-1
Количество на модель
12
№
Название детали
Воздухоочиститель
Заводской номер
сб.510-01-5-01
Количество на модель
1
№
Название детали
Колпак распределителя
Заводской номер
310-10
Количество на модель
1
№
1
Название детали
прокладка
Заводской номер
310-19
Количество на модель
1
№
2
Название детали
Орех
Заводской номер
351-09
Количество на модель
1
№
3
Название детали
Замок
Заводской номер
307-11
Количество на модель
1
№
4
Название детали
Тарелка
Заводской номер
20-10-11
Количество на модель
1
№
5
Название детали
Пружина
Заводской номер
20-10-12-1
Количество на модель
1
№
6
Название детали
Муфта
Заводской номер
20-10-08
Количество на модель
1
№
7
Название детали
Диск
Заводской номер
510-09-4-01
Количество на модель
1
№
8
Название детали
Корпус
Заводской номер
510-06-3-01
Количество на модель
1
№
9
Название детали
Валик
Заводской номер
1210-07-100
Количество на модель
1
№
10
Название детали
Тарелка
Заводской номер
510-42
Количество на модель
1
№
11
Название детали
Пружина
Заводской номер
511-11
Количество на модель
1
№
12
Название детали
Кольцо уплотнительное 12х16
Заводской номер
355-06
Количество на модель
24
№
13
Название детали
Зажим
Заводской номер
320-37
Количество на модель
12
№
14
Название детали
КОЛЬЦО
Заводской номер
355-07
Количество на модель
2
№
15
Название детали
Зажим
Заводской номер
329-51
Количество на модель
1
№
16
Название детали
Проволока стопорная
Заводской номер
354-22-05
Количество на модель
7
№
17
Название детали
Трубка к воздухораспределителю
Заводской номер
сб.1222-101-61
Количество на модель
1
№
18
Название детали
Кран перепускной
Заводской номер
сб.522-21
Количество на модель
1
№
19
Название детали
Гаечный ключ
Заводской номер
522-119
Количество на модель
1
№
20
Название детали
Наконечник
Заводской номер
522-118
Количество на модель
1
№
21
Название детали
прокладка
Заводской номер
522-114
Количество на модель
2
№
22
Название детали
Шайба дистанционная
Заводской номер
515-633
Количество на модель
2
№
23
Название детали
Болт
Заводской номер
522-125
Количество на модель
2
№
24
Название детали
Шайба пружинная Т
Заводской номер
353-23
Количество на модель
2
№
25
Название детали
Орех М
Заводской номер
351-06
Количество на модель
2
№
26
Название детали
Прокладка
Заводской номер
355-08
Количество на модель
12
№
27
Название детали
Кольцо уплотнительное х
Заводской номер
355-11
Количество на модель
24
№
28
Название детали
Корпус клапана
Заводской номер
522-33
Количество на модель
12
№
29
Название детали
Грибок пускового клапана
Заводской номер
322-34-1
Количество на модель
12
№
30
Название детали
Шплинт разводной 1,5х12
Заводской номер
354-09
Количество на модель
12
№
31
Название детали
Пружина
Заводской номер
322-36
Количество на модель
12
№
32
Название детали
Гайка пускового клапана
Заводской номер
322-35
Количество на модель
12
№
33
Название детали
Колпачок пускового клапана
Заводской номер
322-37
Количество на модель
12
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Клапан пусковой | сб.522-13-1 | 12 | 12 | |||||
| Воздухоочиститель | сб.510-01-5-01 | 1 | 1 | |||||
| 1 | Колпак распределителя | 310-10 | 1 | 1 | 1 | |||
| 2 | прокладка | 310-19 | 1 | 1 | 2 | |||
| 3 | Орех | 351-09 | 1 | 1 | 3 | |||
| 4 | Замок | 307-11 | 1 | 1 | 4 | |||
| 5 | Тарелка | 20-10-11 | 1 | 1 | 5 | |||
| 6 | Пружина | 20-10-12-1 | 1 | 1 | 6 | |||
| 7 | Муфта | 20-10-08 | 1 | 1 | 7 | |||
| 8 | Диск | 510-09-4-01 | 1 | 1 | 8 | |||
| 9 | Корпус | 510-06-3-01 | 1 | 1 | 9 | |||
| 10 | Валик | 1210-07-100 | 1 | 1 | 10 | |||
| 11 | Тарелка | 510-42 | 1 | 1 | 11 | |||
| 12 | Пружина | 511-11 | 1 | 1 | 12 | |||
| 13 | Кольцо уплотнительное 12х16 | 355-06 | 24 | 24 | 13 | |||
| 14 | Зажим | 320-37 | 12 | 12 | 14 | |||
| 15 | КОЛЬЦО | 355-07 | 2 | 2 | 15 | |||
| 16 | Зажим | 329-51 | 1 | 1 | 16 | |||
| 17 | Проволока стопорная | 354-22-05 | 7 | 7 | 17 | |||
| 18 | Трубка к воздухораспределителю | сб.1222-101-61 | 1 | 1 | 18 | |||
| 19 | Кран перепускной | сб.522-21 | 1 | 1 | 19 | |||
| 20 | Гаечный ключ | 522-119 | 1 | 1 | 20 | |||
| 21 | Наконечник | 522-118 | 1 | 1 | 21 | |||
| 22 | прокладка | 522-114 | 2 | 2 | 22 | |||
| 23 | Шайба дистанционная | 515-633 | 2 | 2 | 23 | |||
| 24 | Болт | 522-125 | 2 | 2 | 24 | |||
| 25 | Шайба пружинная Т | 353-23 | 2 | 2 | 25 | |||
| 26 | Орех М | 351-06 | 2 | 2 | 26 | |||
| 27 | Прокладка | 355-08 | 12 | 12 | 27 | |||
| 28 | Кольцо уплотнительное х | 355-11 | 24 | 24 | 28 | |||
| 29 | Корпус клапана | 522-33 | 12 | 12 | 29 | |||
| 30 | Грибок пускового клапана | 322-34-1 | 12 | 12 | 30 | |||
| 31 | Шплинт разводной 1,5х12 | 354-09 | 12 | 12 | 31 | |||
| 32 | Пружина | 322-36 | 12 | 12 | 32 | |||
| 33 | Гайка пускового клапана | 322-35 | 12 | 12 | 33 | |||
| 34 | Колпачок пускового клапана | 322-37 | 12 | 12 | 34 |
