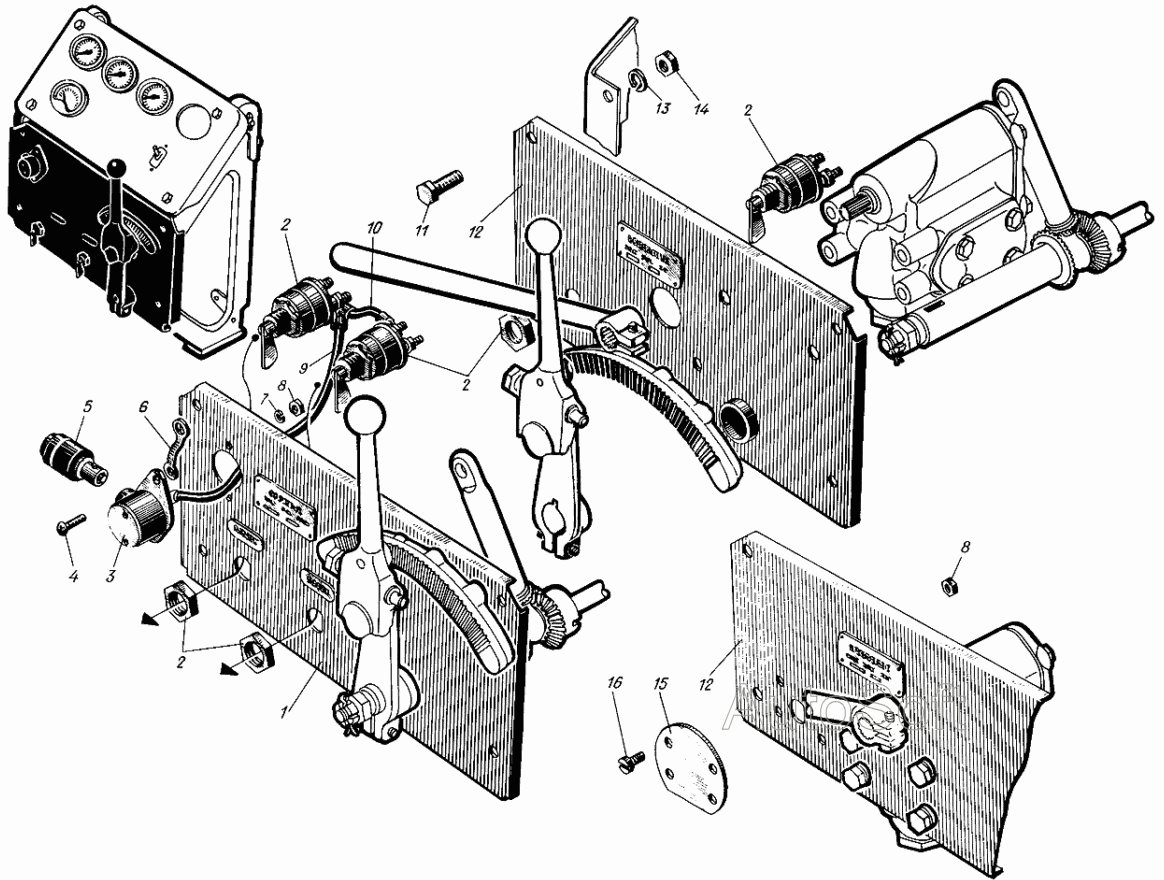

Панель управления
100%
Название детали
Панель управления в сборе
Заводской номер
сб.537-03-10
Количество на модель
1
№
Название детали
Щиток управления
Заводской номер
сб.537-04-10
Количество на модель
1
№
1
Название детали
Включатель ВК- А
Заводской номер
538-27-3
Количество на модель
2
№
2
Название детали
Розетка штепсельная ШР-
Заводской номер
537-181-1
Количество на модель
1
№
3
Название детали
Винт Mx
Заводской номер
556-60-1
Количество на модель
2
№
4
Название детали
Вилка штепсельная ШВ-
Заводской номер
537-182-1
Количество на модель
1
№
5
Название детали
Перемычка
Заводской номер
537-202
Количество на модель
1
№
6
Название детали
Шайба пружинная Л
Заводской номер
553-09-1
Количество на модель
2
№
7
Название детали
Орех М
Заводской номер
351-10
Количество на модель
2
№
8
Название детали
Провод от розетки к кнопке стартера
Заводской номер
сб.537-172-1
Количество на модель
1
№
9
Название детали
Провод от кнопки стартера к кнопке насоса
Заводской номер
сб.538-07-2
Количество на модель
1
№
10
Название детали
Болт Mx
Заводской номер
556-05
Количество на модель
4
№
11
Название детали
Панель управления
Заводской номер
сб.537-03-9
Количество на модель
№
12
Название детали
Панель управления в сборе
Заводской номер
сб.537-03-9-1
Количество на модель
№
12
Название детали
Шайба Т
Заводской номер
353-24
Количество на модель
4
№
13
Название детали
Орех М
Заводской номер
351-02
Количество на модель
4
№
14
Название детали
Заглушка
Заводской номер
537-370
Количество на модель
№
15
Название детали
Винт Mx
Заводской номер
356-46
Количество на модель
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Панель управления в сборе | сб.537-03-10 | 1 | 1 | |||||
| 1 | Щиток управления | сб.537-04-10 | 1 | 1 | 1 | |||
| 2 | Включатель ВК- А | 538-27-3 | 2 | 2 | 2 | |||
| 3 | Розетка штепсельная ШР- | 537-181-1 | 1 | 1 | 3 | |||
| 4 | Винт Mx | 556-60-1 | 2 | 2 | 4 | |||
| 5 | Вилка штепсельная ШВ- | 537-182-1 | 1 | 1 | 5 | |||
| 6 | Перемычка | 537-202 | 1 | 1 | 6 | |||
| 7 | Шайба пружинная Л | 553-09-1 | 2 | 2 | 7 | |||
| 8 | Орех М | 351-10 | 2 | 2 | 8 | |||
| 9 | Провод от розетки к кнопке стартера | сб.537-172-1 | 1 | 1 | 9 | |||
| 10 | Провод от кнопки стартера к кнопке насоса | сб.538-07-2 | 1 | 1 | 10 | |||
| 11 | Болт Mx | 556-05 | 4 | 4 | 11 | |||
| 12 | Панель управления | сб.537-03-9 | 12 | |||||
| 12 | Панель управления в сборе | сб.537-03-9-1 | 12 | |||||
| 13 | Шайба Т | 353-24 | 4 | 4 | 13 | |||
| 14 | Орех М | 351-02 | 4 | 4 | 14 | |||
| 15 | Заглушка | 537-370 | 15 | |||||
| 16 | Винт Mx | 356-46 | 16 |
