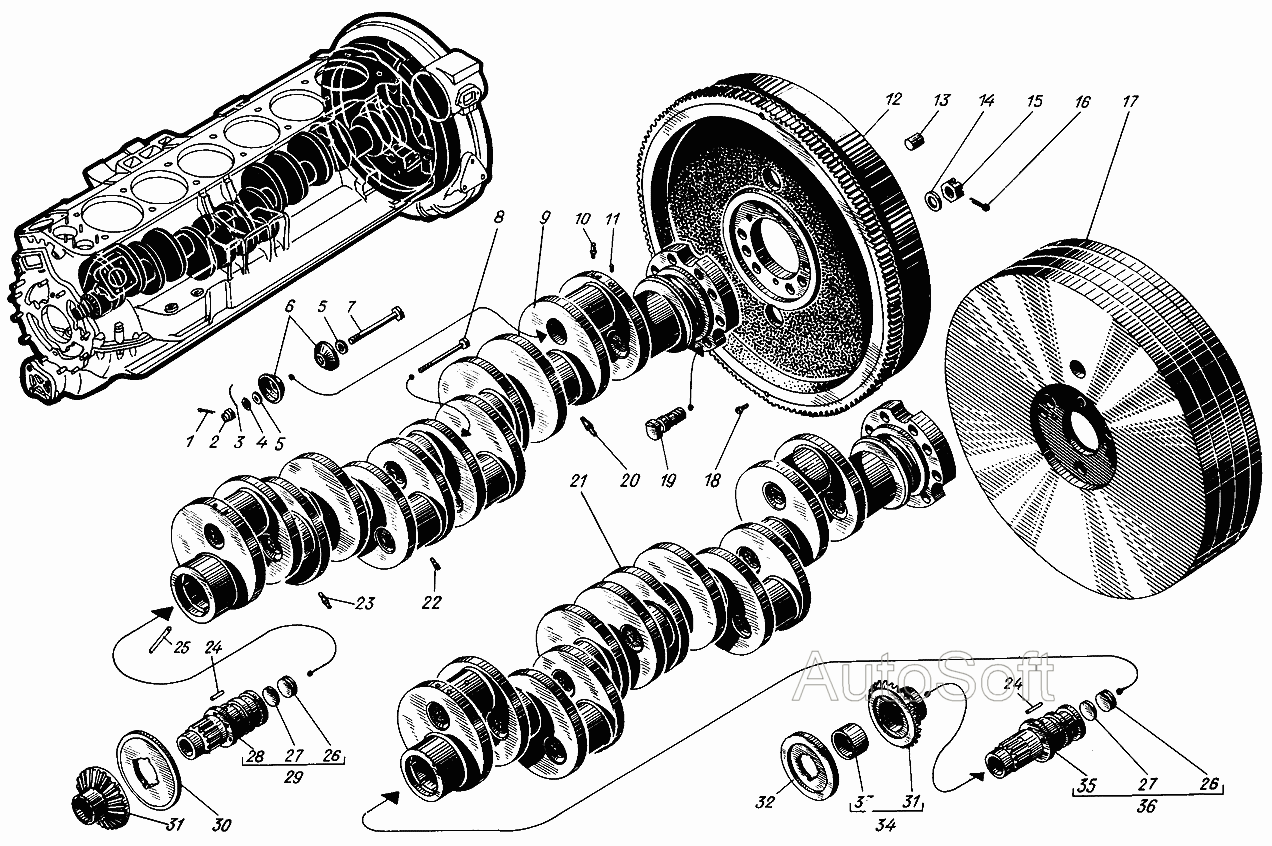

Вал коленчатый
100%
Название детали
Шплинт разводной х
Заводской номер
354-12
Количество на модель
12
№
1
Название детали
Орех
Заводской номер
305-45-1
Количество на модель
12
№
2
Название детали
Подмотка
Заводской номер
305-44-1
Количество на модель
12
№
3
Название детали
Шайба
Заводской номер
353-05-1
Количество на модель
12
№
4
Название детали
прокладка
Заводской номер
305-13
Количество на модель
24
№
5
Название детали
Заглушка коренной и шатунной шеек
Заводской номер
305-08
Количество на модель
24
№
6
Название детали
Болт заглушек шатунной шейки
Заводской номер
305-10А
Количество на модель
7
№
7
Название детали
Болт заглушек коренной шейки
Заводской номер
305-11А
Количество на модель
5
№
8
Название детали
Вал коленчатый с маховиком
Заводской номер
сб.505-01-6-01/02-5
Количество на модель
№
9
Название детали
Вал коленчатый с маховиком
Заводской номер
сб.505-01-60/65-60
Количество на модель
№
9
Название детали
Вал коленчатый с маховиком
Заводской номер
сб.505-01-6/02
Количество на модель
1
№
9
Название детали
Трубка шатунной шейки
Заводской номер
305-16-1А
Количество на модель
3
№
10
Название детали
Заглушка для сверления щеки
Заводской номер
305-14-2
Количество на модель
24
№
11
Название детали
Маховик
Заводской номер
сб.502-02-5
Количество на модель
№
12
Название детали
Маховик
Заводской номер
сб.502Л-02
Количество на модель
№
12
Название детали
Маховик
Заводской номер
сб.502-02
Количество на модель
1
№
12
Название детали
Штифт цилиндрический 20х45
Заводской номер
552-05
Количество на модель
3
№
13
Название детали
Шайба
Заводской номер
402-45
Количество на модель
6
№
14
Название детали
Гайка болта маховика
Заводской номер
505-74-1
Количество на модель
6
№
15
Название детали
Шплинт разводной х
Заводской номер
354-15
Количество на модель
6
№
16
Название детали
Маховик
Заводской номер
сб.505-65-60
Количество на модель
№
17
Название детали
Винт Mx
Заводской номер
556-204
Количество на модель
2
№
18
Название детали
Болт маховика
Заводской номер
505-68-3
Количество на модель
6
№
19
Название детали
Трубка коренной шейки
Заводской номер
305-24-8
Количество на модель
4
№
20
Название детали
Вал коленчатый с маховиком
Заводской номер
сб.505Л-01-4/Л-02
Количество на модель
№
21
Название детали
Трубка- жиклер шатунной шейки
Заводской номер
305-16-5
Количество на модель
3
№
22
Название детали
Трубка- жиклер коренной шейки
Заводской номер
305-24-7
Количество на модель
2
№
23
Название детали
Штифт цилиндрический х
Заводской номер
352-47
Количество на модель
6
№
24
Название детали
Трубка первой коренной шейки
Заводской номер
305-59
Количество на модель
1
№
25
Название детали
Заглушка
Заводской номер
305-52
Количество на модель
1
№
26
Название детали
прокладка
Заводской номер
305-53
Количество на модель
1
№
27
Название детали
Хвостовик коленчатого вала
Заводской номер
305-07-5
Количество на модель
1
№
28
Название детали
Хвостовик коленчатого вала
Заводской номер
сб.305-04-1
Количество на модель
1
№
29
Название детали
Кольцо упорное
Заводской номер
305-18-2
Количество на модель
1
№
30
Название детали
Шестерня коленчатого вала
Заводской номер
305-17А
Количество на модель
1
№
31
Название детали
Кольцо упорное
Заводской номер
1205Л-18
Количество на модель
№
32
Название детали
Втулка
Заводской номер
1205Л-12А
Количество на модель
№
33
Название детали
Шестерня коленчатого вала
Заводской номер
сб.1205Л-15-1
Количество на модель
№
34
Название детали
Хвостовик коленчатого вала
Заводской номер
1205Л-07
Количество на модель
№
35
Название детали
Хвостовик коленчатого вала
Заводской номер
сб.1205Л-04
Количество на модель
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шплинт разводной х | 354-12 | 12 | 12 | 1 | |||
| 2 | Орех | 305-45-1 | 12 | 12 | 2 | |||
| 3 | Подмотка | 305-44-1 | 12 | 12 | 3 | |||
| 4 | Шайба | 353-05-1 | 12 | 12 | 4 | |||
| 5 | прокладка | 305-13 | 24 | 24 | 5 | |||
| 6 | Заглушка коренной и шатунной шеек | 305-08 | 24 | 24 | 6 | |||
| 7 | Болт заглушек шатунной шейки | 305-10А | 7 | 7 | 7 | |||
| 8 | Болт заглушек коренной шейки | 305-11А | 5 | 5 | 8 | |||
| 9 | Вал коленчатый с маховиком | сб.505-01-6-01/02-5 | 9 | |||||
| 9 | Вал коленчатый с маховиком | сб.505-01-60/65-60 | 9 | |||||
| 9 | Вал коленчатый с маховиком | сб.505-01-6/02 | 1 | 1 | 9 | |||
| 10 | Трубка шатунной шейки | 305-16-1А | 3 | 3 | 10 | |||
| 11 | Заглушка для сверления щеки | 305-14-2 | 24 | 24 | 11 | |||
| 12 | Маховик | сб.502-02-5 | 12 | |||||
| 12 | Маховик | сб.502Л-02 | 12 | |||||
| 12 | Маховик | сб.502-02 | 1 | 1 | 12 | |||
| 13 | Штифт цилиндрический 20х45 | 552-05 | 3 | 3 | 13 | |||
| 14 | Шайба | 402-45 | 6 | 6 | 14 | |||
| 15 | Гайка болта маховика | 505-74-1 | 6 | 6 | 15 | |||
| 16 | Шплинт разводной х | 354-15 | 6 | 6 | 16 | |||
| 17 | Маховик | сб.505-65-60 | 17 | |||||
| 18 | Винт Mx | 556-204 | 2 | 2 | 18 | |||
| 19 | Болт маховика | 505-68-3 | 6 | 6 | 19 | |||
| 20 | Трубка коренной шейки | 305-24-8 | 4 | 4 | 20 | |||
| 21 | Вал коленчатый с маховиком | сб.505Л-01-4/Л-02 | 21 | |||||
| 22 | Трубка- жиклер шатунной шейки | 305-16-5 | 3 | 3 | 22 | |||
| 23 | Трубка- жиклер коренной шейки | 305-24-7 | 2 | 2 | 23 | |||
| 24 | Штифт цилиндрический х | 352-47 | 6 | 6 | 24 | |||
| 25 | Трубка первой коренной шейки | 305-59 | 1 | 1 | 25 | |||
| 26 | Заглушка | 305-52 | 1 | 1 | 26 | |||
| 27 | прокладка | 305-53 | 1 | 1 | 27 | |||
| 28 | Хвостовик коленчатого вала | 305-07-5 | 1 | 1 | 28 | |||
| 29 | Хвостовик коленчатого вала | сб.305-04-1 | 1 | 1 | 29 | |||
| 30 | Кольцо упорное | 305-18-2 | 1 | 1 | 30 | |||
| 31 | Шестерня коленчатого вала | 305-17А | 1 | 1 | 31 | |||
| 32 | Кольцо упорное | 1205Л-18 | 32 | |||||
| 33 | Втулка | 1205Л-12А | 33 | |||||
| 34 | Шестерня коленчатого вала | сб.1205Л-15-1 | 34 | |||||
| 35 | Хвостовик коленчатого вала | 1205Л-07 | 35 | |||||
| 36 | Хвостовик коленчатого вала | сб.1205Л-04 | 36 |
