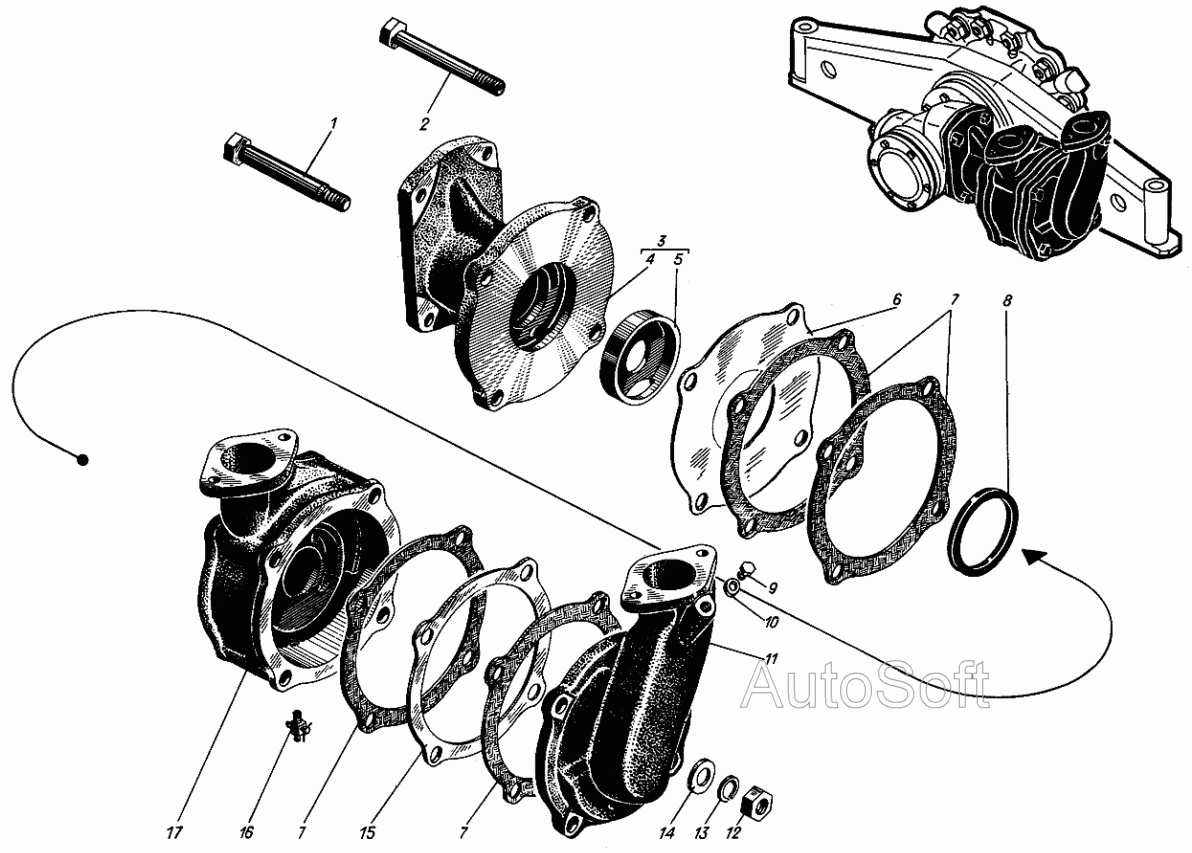

Корпус насоса забортной воды
100%
Название детали
Корпус насоса забортной воды в сборе
Заводской номер
сб.584-02-82
Количество на модель
№
Название детали
Болт призонный
Заводской номер
584-24-80
Количество на модель
№
1
Название детали
Болт стяжной Мх
Заводской номер
584-12-80
Количество на модель
№
2
Название детали
Фланец насоса забортной воды в сборе
Заводской номер
сб.584-10-82
Количество на модель
№
3
Название детали
Фланец насоса забортной воды
Заводской номер
584-51-82
Количество на модель
№
4
Название детали
Стакан
Заводской номер
584-104-80
Количество на модель
№
5
Название детали
Прокладка регулировочная толщиной мм
Заводской номер
584-26-82-01
Количество на модель
№
6
Название детали
Прокладка уплотнительная толщиной мм
Заводской номер
584-22-82-01
Количество на модель
№
7
Название детали
Прокладка уплотнительная толщиной мм
Заводской номер
584-22-82
Количество на модель
№
7
Название детали
Кольцо уплотнительное
Заводской номер
20-34-222-3
Количество на модель
№
8
Название детали
Заглушка
Заводской номер
584-58
Количество на модель
№
9
Название детали
Кольцо уплотнительное х
Заводской номер
355-11
Количество на модель
№
10
Название детали
Крышка насоса забортной воды
Заводской номер
584-57-82
Количество на модель
№
11
Название детали
Орех М
Заводской номер
351-50
Количество на модель
№
12
Название детали
Шайба Т
Заводской номер
353-26
Количество на модель
№
13
Название детали
Шайба чистая
Заводской номер
353-07-1
Количество на модель
№
14
Название детали
прокладка
Заводской номер
584-22-82-02
Количество на модель
№
15
Название детали
Краник сливной
Заводской номер
У36-07-41
Количество на модель
№
16
Название детали
Корпус насоса забортной воды
Заводской номер
584-50-82
Количество на модель
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус насоса забортной воды в сборе | сб.584-02-82 | |||||||
| 1 | Болт призонный | 584-24-80 | 1 | |||||
| 2 | Болт стяжной Мх | 584-12-80 | 2 | |||||
| 3 | Фланец насоса забортной воды в сборе | сб.584-10-82 | 3 | |||||
| 4 | Фланец насоса забортной воды | 584-51-82 | 4 | |||||
| 5 | Стакан | 584-104-80 | 5 | |||||
| 6 | Прокладка регулировочная толщиной мм | 584-26-82-01 | 6 | |||||
| 7 | Прокладка уплотнительная толщиной мм | 584-22-82-01 | 7 | |||||
| 7 | Прокладка уплотнительная толщиной мм | 584-22-82 | 7 | |||||
| 8 | Кольцо уплотнительное | 20-34-222-3 | 8 | |||||
| 9 | Заглушка | 584-58 | 9 | |||||
| 10 | Кольцо уплотнительное х | 355-11 | 10 | |||||
| 11 | Крышка насоса забортной воды | 584-57-82 | 11 | |||||
| 12 | Орех М | 351-50 | 12 | |||||
| 13 | Шайба Т | 353-26 | 13 | |||||
| 14 | Шайба чистая | 353-07-1 | 14 | |||||
| 15 | прокладка | 584-22-82-02 | 15 | |||||
| 16 | Краник сливной | У36-07-41 | 16 | |||||
| 17 | Корпус насоса забортной воды | 584-50-82 | 17 |
