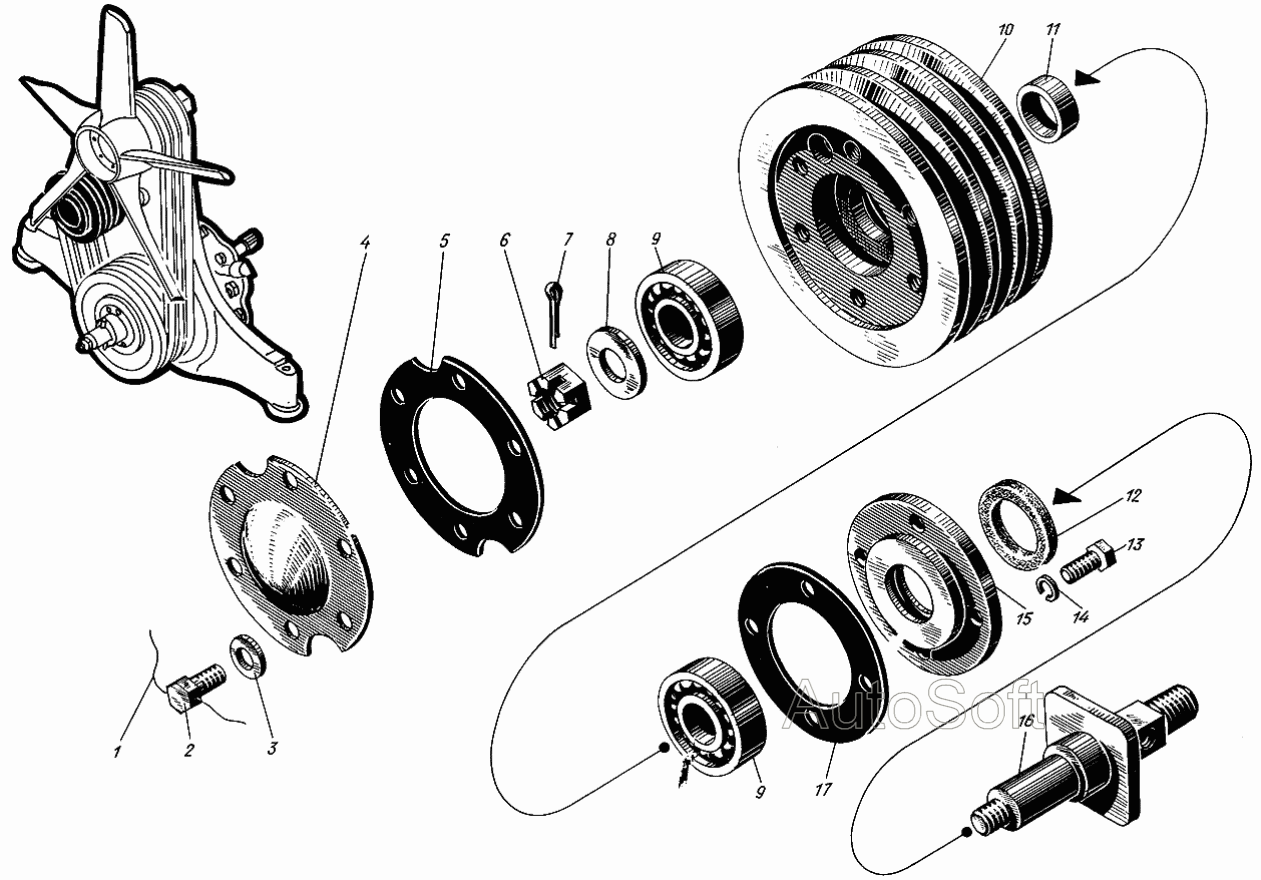

Натяжной шкив вентилятора
100%
Название детали
Шкив натяжной
Заводской номер
сб.514-106
Количество на модель
1
№
Название детали
Проволока стопорная
Заводской номер
354-22
Количество на модель
1
№
1
Название детали
Болт Mx
Заводской номер
556-13
Количество на модель
6
№
2
Название детали
Шайба
Заводской номер
353-05-1
Количество на модель
6
№
3
Название детали
Крышка
Заводской номер
1214-26
Количество на модель
1
№
4
Название детали
прокладка
Заводской номер
1214-25
Количество на модель
1
№
5
Название детали
Орех М
Заводской номер
351-22-1
Количество на модель
1
№
6
Название детали
Шплинт разводной х
Заводской номер
354-15
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
302-50
Количество на модель
1
№
8
Название детали
Шарикоподшипник №
Заводской номер
302-16-1
Количество на модель
2
№
9
Название детали
Шкив натяжной
Заводской номер
514-73-1
Количество на модель
1
№
10
Название детали
Кольцо распорное
Заводской номер
514-77-1
Количество на модель
1
№
11
Название детали
Кольцо уплотнительное
Заводской номер
514-18-1
Количество на модель
1
№
12
Название детали
Болт Mx
Заводской номер
556-07
Количество на модель
4
№
13
Название детали
Шайба Т
Заводской номер
353-24
Количество на модель
4
№
14
Название детали
Корпус сальника
Заводской номер
514-17-2
Количество на модель
1
№
15
Название детали
Валик натяжного шкива
Заводской номер
514-74-1
Количество на модель
1
№
16
Название детали
прокладка
Заводской номер
514-19-1
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шкив натяжной | сб.514-106 | 1 | 1 | |||||
| 1 | Проволока стопорная | 354-22 | 1 | 1 | 1 | |||
| 2 | Болт Mx | 556-13 | 6 | 6 | 2 | |||
| 3 | Шайба | 353-05-1 | 6 | 6 | 3 | |||
| 4 | Крышка | 1214-26 | 1 | 1 | 4 | |||
| 5 | прокладка | 1214-25 | 1 | 1 | 5 | |||
| 6 | Орех М | 351-22-1 | 1 | 1 | 6 | |||
| 7 | Шплинт разводной х | 354-15 | 1 | 1 | 7 | |||
| 8 | Шайба | 302-50 | 1 | 1 | 8 | |||
| 9 | Шарикоподшипник № | 302-16-1 | 2 | 2 | 9 | |||
| 10 | Шкив натяжной | 514-73-1 | 1 | 1 | 10 | |||
| 11 | Кольцо распорное | 514-77-1 | 1 | 1 | 11 | |||
| 12 | Кольцо уплотнительное | 514-18-1 | 1 | 1 | 12 | |||
| 13 | Болт Mx | 556-07 | 4 | 4 | 13 | |||
| 14 | Шайба Т | 353-24 | 4 | 4 | 14 | |||
| 15 | Корпус сальника | 514-17-2 | 1 | 1 | 15 | |||
| 16 | Валик натяжного шкива | 514-74-1 | 1 | 1 | 16 | |||
| 17 | прокладка | 514-19-1 | 1 | 1 | 17 |
