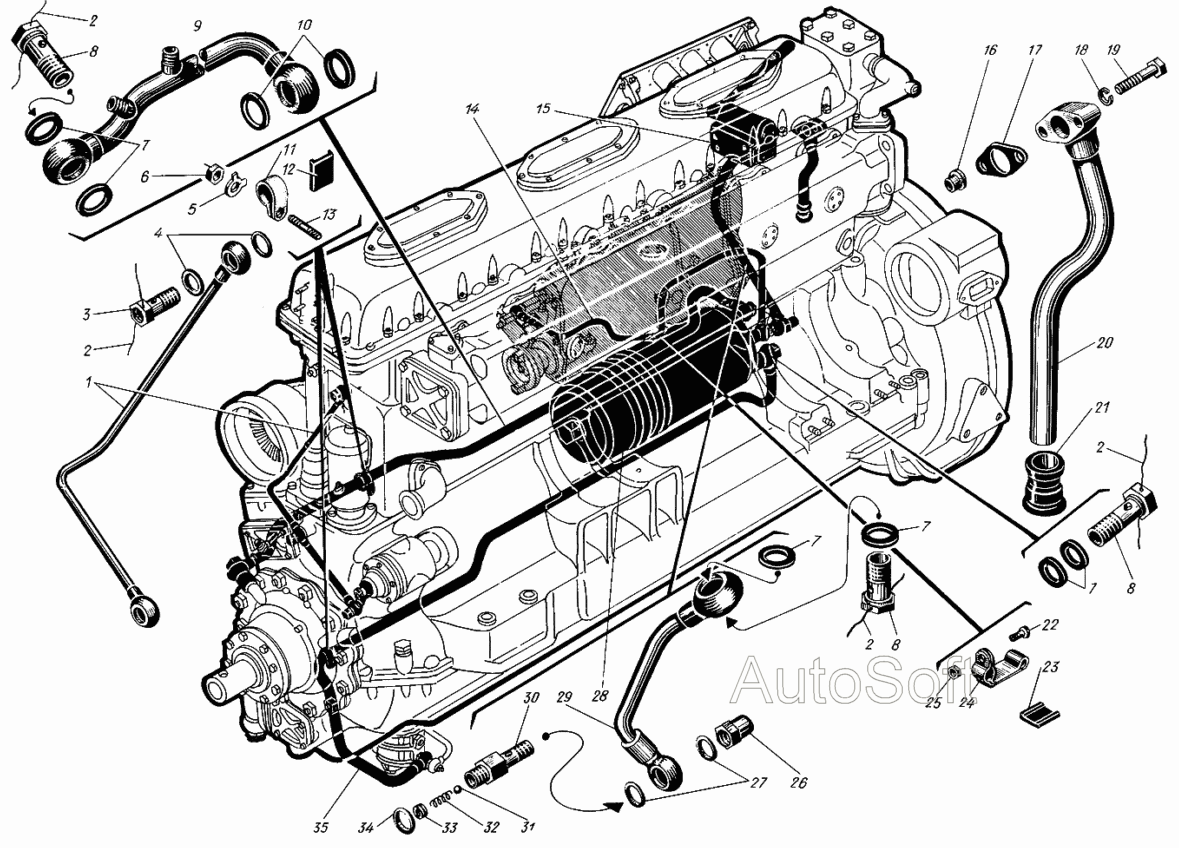

Трубопровод масляный
100%
Название детали
Трубка подвода масла к распредвалам правая
Заводской номер
сб.1220-32
Количество на модель
№
1
Название детали
Трубка к распределительным валам и приводу генератора
Заводской номер
сб.520-32-2
Количество на модель
1
№
1
Название детали
Проволока стопорная
Заводской номер
354-22
Количество на модель
6
№
2
Название детали
Зажим
Заводской номер
320-37
Количество на модель
4
№
3
Название детали
Кольцо уплотнительное 12х16
Заводской номер
355-06
Количество на модель
8
№
4
Название детали
Стопорная шайба
Заводской номер
353-16-1
Количество на модель
2
№
5
Название детали
Орех М
Заводской номер
3351-02
Количество на модель
2
№
6
Название детали
прокладка
Заводской номер
555-15
Количество на модель
4
№
7
Название детали
Зажим
Заводской номер
320-63-1
Количество на модель
2
№
8
Название детали
Трубка от фильтра к картеру
Заводской номер
сб.520-01-10
Количество на модель
№
9
Название детали
Трубка от фильтра к картеру
Заводской номер
сб.520-01-7
Количество на модель
1
№
9
Название детали
прокладка
Заводской номер
413-94А
Количество на модель
4
№
10
Название детали
Хомут подвесной
Заводской номер
320-86
Количество на модель
2
№
11
Название детали
прокладка
Заводской номер
420-149-3
Количество на модель
2
№
12
Название детали
Шпилька Мх
Заводской номер
550-110
Количество на модель
2
№
13
Название детали
Труба к клапану выключения подачи топлива
Заводской номер
сб.520-120-5
Количество на модель
1
№
14
Название детали
Ручной маслоподкачивающий насос
Заводской номер
сб.580-00-2
Количество на модель
№
15
Название детали
Втулка
Заводской номер
306-28
Количество на модель
2
№
16
Название детали
прокладка
Заводской номер
320-59-2А
Количество на модель
1
№
17
Название детали
Шайба пружинная Т
Заводской номер
353-23
Количество на модель
2
№
18
Название детали
Болт хомута
Заводской номер
321-17
Количество на модель
2
№
19
Название детали
Труба сливная правая
Заводской номер
сб.520-04
Количество на модель
1
№
20
Название детали
Втулка
Заводской номер
320-57-2А
Количество на модель
1
№
21
Название детали
Винт Mx
Заводской номер
356-46
Количество на модель
1
№
22
Название детали
прокладка
Заводской номер
520-146
Количество на модель
1
№
23
Название детали
Хомут
Заводской номер
520-161
Количество на модель
1
№
24
Название детали
Орех М
Заводской номер
351-10
Количество на модель
1
№
25
Название детали
Крышка обратного клапана
Заводской номер
420-03
Количество на модель
№
26
Название детали
Кольцо уплотнительное х
Заводской номер
355-11
Количество на модель
№
27
Название детали
Фильтр масляный "МАФ"
Заводской номер
сб.513-00-15
Количество на модель
1
№
28
Название детали
Фильтр масляный
Заводской номер
сб.513-00-25-02
Количество на модель
№
28
Название детали
Фильтр масляный
Заводской номер
сб.513-00-25-01
Количество на модель
1
№
28
Название детали
Фильтр масляный
Заводской номер
сб.513-00-25
Количество на модель
№
28
Название детали
Труба от маслопрокачивающего насоса к фильтру
Заводской номер
сб.520-07-4
Количество на модель
№
29
Название детали
Клапан запорный
Заводской номер
сб.320-100
Количество на модель
№
30
Название детали
Корпус запорного клапана
Заводской номер
320-101-1
Количество на модель
№
30
Название детали
Шар
Заводской номер
320-103
Количество на модель
№
31
Название детали
Пружина запорного клапана
Заводской номер
320-104А
Количество на модель
№
32
Название детали
Пробка упорная
Заводской номер
320-102-1
Количество на модель
№
33
Название детали
Прокладка
Заводской номер
355-08
Количество на модель
№
34
Название детали
Труба от масляного насоса к фильтру
Заводской номер
сб.520-02-10
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка подвода масла к распредвалам правая | сб.1220-32 | 1 | |||||
| 1 | Трубка к распределительным валам и приводу генератора | сб.520-32-2 | 1 | 1 | 1 | |||
| 2 | Проволока стопорная | 354-22 | 6 | 6 | 2 | |||
| 3 | Зажим | 320-37 | 4 | 4 | 3 | |||
| 4 | Кольцо уплотнительное 12х16 | 355-06 | 8 | 8 | 4 | |||
| 5 | Стопорная шайба | 353-16-1 | 2 | 2 | 5 | |||
| 6 | Орех М | 3351-02 | 2 | 2 | 6 | |||
| 7 | прокладка | 555-15 | 4 | 4 | 7 | |||
| 8 | Зажим | 320-63-1 | 2 | 2 | 8 | |||
| 9 | Трубка от фильтра к картеру | сб.520-01-10 | 9 | |||||
| 9 | Трубка от фильтра к картеру | сб.520-01-7 | 1 | 1 | 9 | |||
| 10 | прокладка | 413-94А | 4 | 4 | 10 | |||
| 11 | Хомут подвесной | 320-86 | 2 | 2 | 11 | |||
| 12 | прокладка | 420-149-3 | 2 | 2 | 12 | |||
| 13 | Шпилька Мх | 550-110 | 2 | 2 | 13 | |||
| 14 | Труба к клапану выключения подачи топлива | сб.520-120-5 | 1 | 1 | 14 | |||
| 15 | Ручной маслоподкачивающий насос | сб.580-00-2 | 15 | |||||
| 16 | Втулка | 306-28 | 2 | 2 | 16 | |||
| 17 | прокладка | 320-59-2А | 1 | 1 | 17 | |||
| 18 | Шайба пружинная Т | 353-23 | 2 | 2 | 18 | |||
| 19 | Болт хомута | 321-17 | 2 | 2 | 19 | |||
| 20 | Труба сливная правая | сб.520-04 | 1 | 1 | 20 | |||
| 21 | Втулка | 320-57-2А | 1 | 1 | 21 | |||
| 22 | Винт Mx | 356-46 | 1 | 1 | 22 | |||
| 23 | прокладка | 520-146 | 1 | 1 | 23 | |||
| 24 | Хомут | 520-161 | 1 | 1 | 24 | |||
| 25 | Орех М | 351-10 | 1 | 1 | 25 | |||
| 26 | Крышка обратного клапана | 420-03 | 26 | |||||
| 27 | Кольцо уплотнительное х | 355-11 | 27 | |||||
| 28 | Фильтр масляный "МАФ" | сб.513-00-15 | 1 | 1 | 28 | |||
| 28 | Фильтр масляный | сб.513-00-25-02 | 28 | |||||
| 28 | Фильтр масляный | сб.513-00-25-01 | 1 | 1 | 28 | |||
| 28 | Фильтр масляный | сб.513-00-25 | 28 | |||||
| 29 | Труба от маслопрокачивающего насоса к фильтру | сб.520-07-4 | 29 | |||||
| 30 | Клапан запорный | сб.320-100 | 30 | |||||
| 30 | Корпус запорного клапана | 320-101-1 | 30 | |||||
| 31 | Шар | 320-103 | 31 | |||||
| 32 | Пружина запорного клапана | 320-104А | 32 | |||||
| 33 | Пробка упорная | 320-102-1 | 33 | |||||
| 34 | Прокладка | 355-08 | 34 | |||||
| 35 | Труба от масляного насоса к фильтру | сб.520-02-10 | 1 | 1 | 35 |
