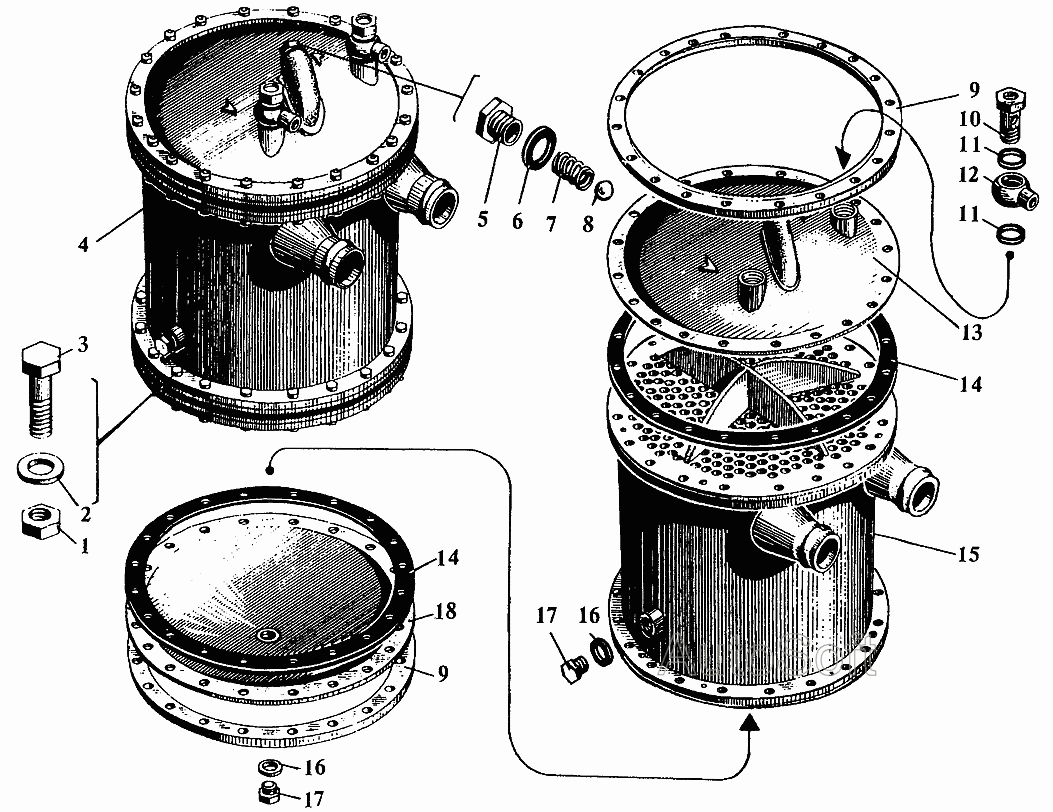

Водомасляный охладитель
100%
Название детали
Орех М
Заводской номер
351-06
Количество на модель
41
№
1
Название детали
Шайба чистая
Заводской номер
353-04-1
Количество на модель
41
№
2
Название детали
Болт Mx
Заводской номер
556-55
Количество на модель
41
№
3
Название детали
Охладитель водомасляный
Заводской номер
сб.575-00-20-1
Количество на модель
1
№
4
Название детали
Корпус редукционного клапана
Заводской номер
575-62
Количество на модель
1
№
5
Название детали
Кольцо уплотнительное
Заводской номер
20-55-10Б
Количество на модель
1
№
6
Название детали
Пружина
Заводской номер
513-65-2
Количество на модель
1
№
7
Название детали
Шарик мм
Заводской номер
313-70-1
Количество на модель
1
№
8
Название детали
КОЛЬЦО
Заводской номер
575-49
Количество на модель
2
№
9
Название детали
Зажим
Заводской номер
312-74-1
Количество на модель
2
№
10
Название детали
Прокладка
Заводской номер
355-10
Количество на модель
4
№
11
Название детали
Угольник поворотный
Заводской номер
312-73-1
Количество на модель
2
№
12
Название детали
Крышка передняя
Заводской номер
сб.1275Н-07-20
Количество на модель
1
№
13
Название детали
прокладка
Заводской номер
575-37-5
Количество на модель
2
№
14
Название детали
Корпус охладителя
Заводской номер
сб.575-05-20-1
Количество на модель
1
№
15
Название детали
Кольцо уплотнительное х
Заводской номер
355-11
Количество на модель
3
№
16
Название детали
Пробка
Заводской номер
575-52-1
Количество на модель
3
№
17
Название детали
Крышка задняя
Заводской номер
сб.1275Н-08-20
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Орех М | 351-06 | 41 | 41 | 1 | |||
| 2 | Шайба чистая | 353-04-1 | 41 | 41 | 2 | |||
| 3 | Болт Mx | 556-55 | 41 | 41 | 3 | |||
| 4 | Охладитель водомасляный | сб.575-00-20-1 | 1 | 1 | 4 | |||
| 5 | Корпус редукционного клапана | 575-62 | 1 | 1 | 5 | |||
| 6 | Кольцо уплотнительное | 20-55-10Б | 1 | 1 | 6 | |||
| 7 | Пружина | 513-65-2 | 1 | 1 | 7 | |||
| 8 | Шарик мм | 313-70-1 | 1 | 1 | 8 | |||
| 9 | КОЛЬЦО | 575-49 | 2 | 2 | 9 | |||
| 10 | Зажим | 312-74-1 | 2 | 2 | 10 | |||
| 11 | Прокладка | 355-10 | 4 | 4 | 11 | |||
| 12 | Угольник поворотный | 312-73-1 | 2 | 2 | 12 | |||
| 13 | Крышка передняя | сб.1275Н-07-20 | 1 | 1 | 13 | |||
| 14 | прокладка | 575-37-5 | 2 | 2 | 14 | |||
| 15 | Корпус охладителя | сб.575-05-20-1 | 1 | 1 | 15 | |||
| 16 | Кольцо уплотнительное х | 355-11 | 3 | 3 | 16 | |||
| 17 | Пробка | 575-52-1 | 3 | 3 | 17 | |||
| 18 | Крышка задняя | сб.1275Н-08-20 | 1 | 1 | 18 |
