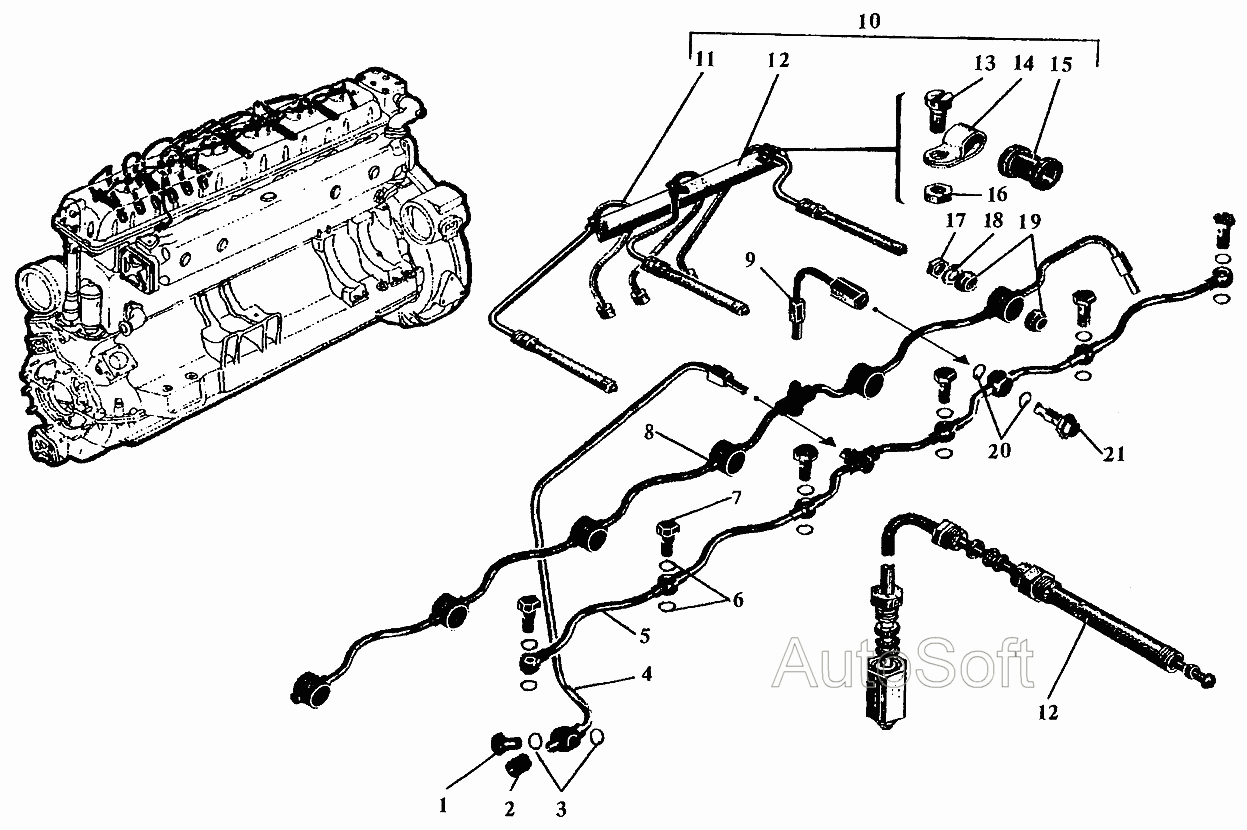

Трубопроводы высокого давления и слива топлива из форсунок
100%
Название детали
Зажим
Заводской номер
523Т-74
Количество на модель
1
№
1
Название детали
Гаечный ключ
Заводской номер
523-64
Количество на модель
1
№
2
Название детали
Кольцо уплотнительное 12х16
Заводской номер
355-06
Количество на модель
2
№
3
Название детали
Труба
Заводской номер
сб.523-10-3
Количество на модель
1
№
4
Название детали
Труба
Заводской номер
сб.523-95
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
529-31
Количество на модель
12
№
6
Название детали
Зажим
Заводской номер
320-37
Количество на модель
6
№
7
Название детали
Труба
Заводской номер
сб.523-91
Количество на модель
1
№
8
Название детали
Труба
Заводской номер
сб.523-96
Количество на модель
1
№
9
Название детали
Трубы
Заводской номер
сб.523-08-8
Количество на модель
1
№
10
Название детали
Трубы
Заводской номер
сб.523-09-8
Количество на модель
1
№
10
Название детали
Трубка нагнетательная- го цилиндра
Заводской номер
сб.523-01-8-05
Количество на модель
1
№
11
Название детали
Трубка нагнетательная- го цилиндра
Заводской номер
сб.523-01-8-04
Количество на модель
1
№
11
Название детали
Трубка нагнетательная- го цилиндра
Заводской номер
сб.523-01-8-03
Количество на модель
1
№
11
Название детали
Трубка нагнетательная- го цилиндра
Заводской номер
сб.523-01-8-02
Количество на модель
1
№
11
Название детали
Трубка нагнетательная- го цилиндра
Заводской номер
сб.523-01-8-01
Количество на модель
1
№
11
Название детали
Трубка нагнетательная- го цилиндра
Заводской номер
сб.523-01-8
Количество на модель
1
№
11
Название детали
Уголок крепления труб
Заводской номер
20-23-55-2
Количество на модель
2
№
12
Название детали
Винт Mx
Заводской номер
356-22
Количество на модель
6
№
13
Название детали
Хомут
Заводской номер
520-160
Количество на модель
6
№
14
Название детали
прокладка
Заводской номер
420-149-2
Количество на модель
6
№
15
Название детали
Орех М
Заводской номер
351-13
Количество на модель
6
№
16
Название детали
Орех М
Заводской номер
351-14
Количество на модель
6
№
17
Название детали
Шайба
Заводской номер
310-18-1
Количество на модель
6
№
18
Название детали
Кольцо уплотнительное
Заводской номер
523-31-1А
Количество на модель
12
№
19
Название детали
Кольцо уплотнительное
Заводской номер
20-55-06Б
Количество на модель
2
№
20
Название детали
Клапан обратный
Заводской номер
сб.523-101
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Зажим | 523Т-74 | 1 | 1 | 1 | |||
| 2 | Гаечный ключ | 523-64 | 1 | 1 | 2 | |||
| 3 | Кольцо уплотнительное 12х16 | 355-06 | 2 | 2 | 3 | |||
| 4 | Труба | сб.523-10-3 | 1 | 1 | 4 | |||
| 5 | Труба | сб.523-95 | 1 | 1 | 5 | |||
| 6 | Шайба | 529-31 | 12 | 12 | 6 | |||
| 7 | Зажим | 320-37 | 6 | 6 | 7 | |||
| 8 | Труба | сб.523-91 | 1 | 1 | 8 | |||
| 9 | Труба | сб.523-96 | 1 | 1 | 9 | |||
| 10 | Трубы | сб.523-08-8 | 1 | 1 | 10 | |||
| 10 | Трубы | сб.523-09-8 | 1 | 1 | 10 | |||
| 11 | Трубка нагнетательная- го цилиндра | сб.523-01-8-05 | 1 | 1 | 11 | |||
| 11 | Трубка нагнетательная- го цилиндра | сб.523-01-8-04 | 1 | 1 | 11 | |||
| 11 | Трубка нагнетательная- го цилиндра | сб.523-01-8-03 | 1 | 1 | 11 | |||
| 11 | Трубка нагнетательная- го цилиндра | сб.523-01-8-02 | 1 | 1 | 11 | |||
| 11 | Трубка нагнетательная- го цилиндра | сб.523-01-8-01 | 1 | 1 | 11 | |||
| 11 | Трубка нагнетательная- го цилиндра | сб.523-01-8 | 1 | 1 | 11 | |||
| 12 | Уголок крепления труб | 20-23-55-2 | 2 | 2 | 12 | |||
| 13 | Винт Mx | 356-22 | 6 | 6 | 13 | |||
| 14 | Хомут | 520-160 | 6 | 6 | 14 | |||
| 15 | прокладка | 420-149-2 | 6 | 6 | 15 | |||
| 16 | Орех М | 351-13 | 6 | 6 | 16 | |||
| 17 | Орех М | 351-14 | 6 | 6 | 17 | |||
| 18 | Шайба | 310-18-1 | 6 | 6 | 18 | |||
| 19 | Кольцо уплотнительное | 523-31-1А | 12 | 12 | 19 | |||
| 20 | Кольцо уплотнительное | 20-55-06Б | 2 | 2 | 20 | |||
| 21 | Клапан обратный | сб.523-101 | 1 | 1 | 21 |
