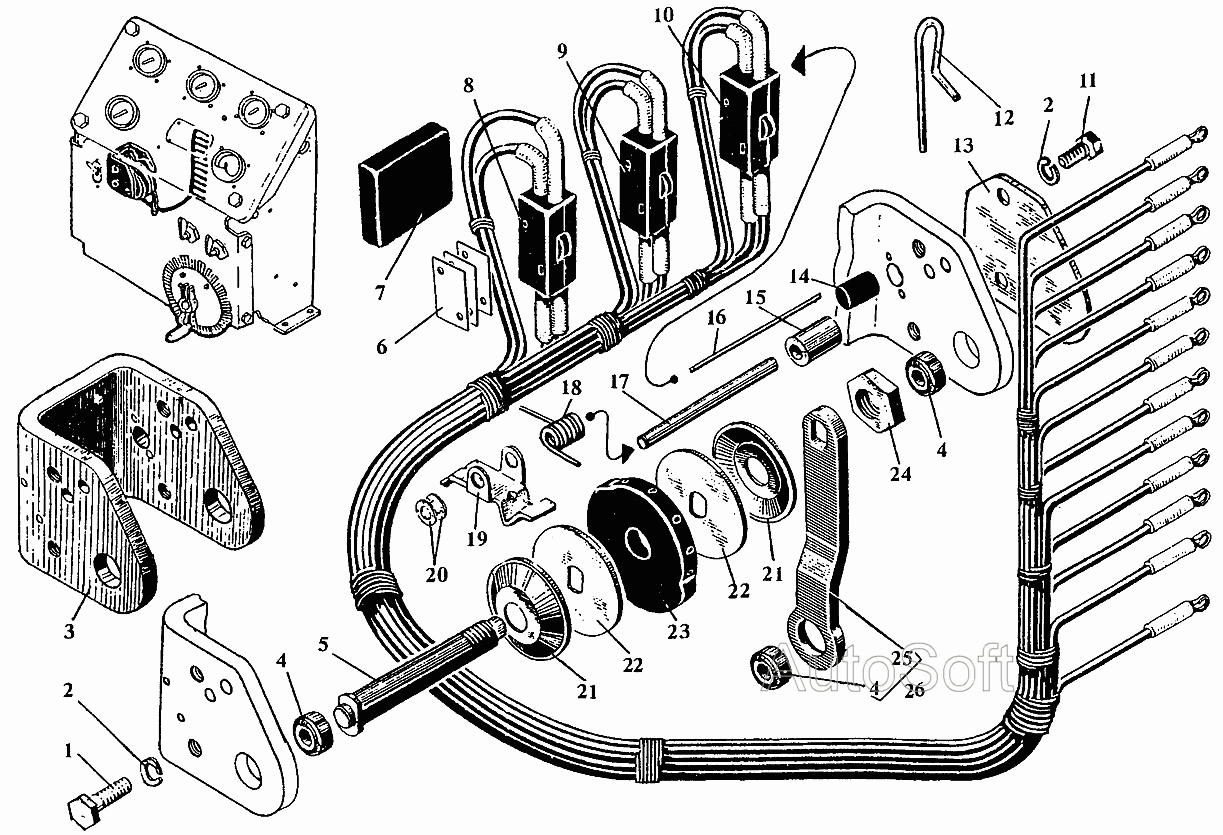

Блок микровыключателей
100%
Название детали
Микровыключатель Д-
Заводской номер
[Микровыключатель Д-703]
Количество на модель
3
№
Название детали
Блок микровыключателей в сборе
Заводской номер
сб.537-04-32-4
Количество на модель
1
№
Название детали
Болт Mx
Заводской номер
356-16А
Количество на модель
2
№
1
Название детали
Шайба пружинная Т
Заводской номер
353-23
Количество на модель
4
№
2
Название детали
корпус
Заводской номер
537-171-32-4
Количество на модель
1
№
3
Название детали
Подшипник шарнирный Ш
Заводской номер
[Подшипник шарнирный Ш6]
Количество на модель
3
№
4
Название детали
Валик
Заводской номер
537-172-32-4
Количество на модель
1
№
5
Название детали
Тарелка
Заводской номер
537-178-32-4
Количество на модель
№
6
Название детали
прокладка
Заводской номер
537-176-32-4
Количество на модель
1
№
7
Название детали
Микровыключатель в сборе
Заводской номер
сб.537-12-32-2
Количество на модель
1
№
8
Название детали
Микровыключатель в сборе
Заводской номер
сб.537-12-32-2-01
Количество на модель
1
№
9
Название детали
Микровыключатель в сборе
Заводской номер
сб.537-12-32-2-02
Количество на модель
1
№
10
Название детали
Болт Mx
Заводской номер
356-134
Количество на модель
2
№
11
Название детали
Вороток
Заводской номер
537-95-30-1
Количество на модель
1
№
12
Название детали
Тарелка
Заводской номер
537-177-32-4
Количество на модель
1
№
13
Название детали
Буфер
Заводской номер
537-175-32-4
Количество на модель
1
№
14
Название детали
Втулка
Заводской номер
537-88-30
Количество на модель
1
№
15
Название детали
спица
Заводской номер
537-173-32-4
Количество на модель
2
№
16
Название детали
Вот
Заводской номер
537-174-32-4
Количество на модель
2
№
17
Название детали
Пружина
Заводской номер
537-91-30
Количество на модель
3
№
18
Название детали
Скоба
Заводской номер
537-89-30
Количество на модель
3
№
19
Название детали
Шайба чистая
Заводской номер
353-03-2
Количество на модель
№
20
Название детали
Пружина тарельчатая
Заводской номер
537-85-30
Количество на модель
6
№
21
Название детали
Шайба
Заводской номер
537-86-30
Количество на модель
№
22
Название детали
Кулачок
Заводской номер
537-41-30-1
Количество на модель
3
№
23
Название детали
Орех М
Заводской номер
351-50
Количество на модель
1
№
24
Название детали
Рычаг
Заводской номер
537-94-30
Количество на модель
1
№
25
Название детали
Рычаг в сборе
Заводской номер
сб.537-22-30
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Микровыключатель Д- | [Микровыключатель Д-703] | 3 | 3 | |||||
| Блок микровыключателей в сборе | сб.537-04-32-4 | 1 | 1 | |||||
| 1 | Болт Mx | 356-16А | 2 | 2 | 1 | |||
| 2 | Шайба пружинная Т | 353-23 | 4 | 4 | 2 | |||
| 3 | корпус | 537-171-32-4 | 1 | 1 | 3 | |||
| 4 | Подшипник шарнирный Ш | [Подшипник шарнирный Ш6] | 3 | 3 | 4 | |||
| 5 | Валик | 537-172-32-4 | 1 | 1 | 5 | |||
| 6 | Тарелка | 537-178-32-4 | 6 | |||||
| 7 | прокладка | 537-176-32-4 | 1 | 1 | 7 | |||
| 8 | Микровыключатель в сборе | сб.537-12-32-2 | 1 | 1 | 8 | |||
| 9 | Микровыключатель в сборе | сб.537-12-32-2-01 | 1 | 1 | 9 | |||
| 10 | Микровыключатель в сборе | сб.537-12-32-2-02 | 1 | 1 | 10 | |||
| 11 | Болт Mx | 356-134 | 2 | 2 | 11 | |||
| 12 | Вороток | 537-95-30-1 | 1 | 1 | 12 | |||
| 13 | Тарелка | 537-177-32-4 | 1 | 1 | 13 | |||
| 14 | Буфер | 537-175-32-4 | 1 | 1 | 14 | |||
| 15 | Втулка | 537-88-30 | 1 | 1 | 15 | |||
| 16 | спица | 537-173-32-4 | 2 | 2 | 16 | |||
| 17 | Вот | 537-174-32-4 | 2 | 2 | 17 | |||
| 18 | Пружина | 537-91-30 | 3 | 3 | 18 | |||
| 19 | Скоба | 537-89-30 | 3 | 3 | 19 | |||
| 20 | Шайба чистая | 353-03-2 | 20 | |||||
| 21 | Пружина тарельчатая | 537-85-30 | 6 | 6 | 21 | |||
| 22 | Шайба | 537-86-30 | 22 | |||||
| 23 | Кулачок | 537-41-30-1 | 3 | 3 | 23 | |||
| 24 | Орех М | 351-50 | 1 | 1 | 24 | |||
| 25 | Рычаг | 537-94-30 | 1 | 1 | 25 | |||
| 26 | Рычаг в сборе | сб.537-22-30 | 1 | 1 | 26 |
