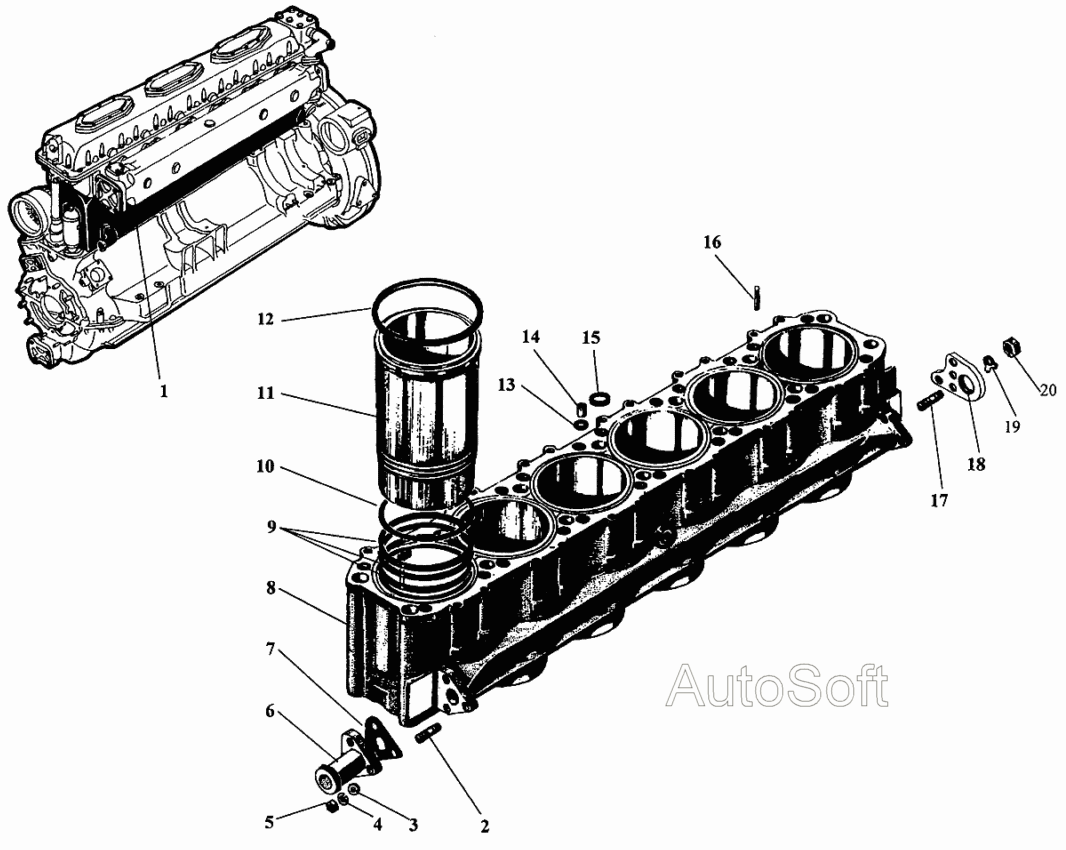

Детали блока цилиндров
100%
Название детали
Блок цилиндров
Заводской номер
сб.503-00-21
Количество на модель
1
№
1
Название детали
Шпилька М8х35
Заводской номер
550-112
Количество на модель
6
№
2
Название детали
Шайба
Заводской номер
353-05-1
Количество на модель
3
№
3
Название детали
Шайба Т
Заводской номер
353-24
Количество на модель
3
№
4
Название детали
Орех М
Заводской номер
351-02
Количество на модель
3
№
5
Название детали
Патрубок
Заводской номер
1203Н-20
Количество на модель
1
№
6
Название детали
прокладка
Заводской номер
303-14-2
Количество на модель
1
№
7
Название детали
Оболочка цилиндра
Заводской номер
сб.503-03-21
Количество на модель
1
№
8
Название детали
Оболочка цилиндра
Заводской номер
503-06-21
Количество на модель
1
№
8
Название детали
Кольцо уплотнительное
Заводской номер
20-01-51-1
Количество на модель
24
№
9
Название детали
КОЛЬЦО
Заводской номер
1203-12-1
Количество на модель
6
№
10
Название детали
Гильза цилиндра
Заводской номер
503-07-4
Количество на модель
6
№
11
Название детали
Кольцо уплотнительное газового стыка
Заводской номер
20-01-52-03
Количество на модель
6
№
12
Название детали
Кольцо уплотнительное
Заводской номер
303-10-2
Количество на модель
24
№
13
Название детали
Трубка перепуска воды
Заводской номер
303-18-1А
Количество на модель
24
№
14
Название детали
КОЛЬЦО
Заводской номер
503-38-1
Количество на модель
14
№
15
Название детали
Штифт цилиндрический х
Заводской номер
552-11
Количество на модель
4
№
16
Название детали
Шпилька Мх
Заводской номер
350-41-1
Количество на модель
4
№
17
Название детали
Угольник для транспортировки
Заводской номер
1206-98-2
Количество на модель
1
№
18
Название детали
Стопорная шайба
Заводской номер
353-21
Количество на модель
4
№
19
Название детали
Орех М
Заводской номер
351-08
Количество на модель
4
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Блок цилиндров | сб.503-00-21 | 1 | 1 | 1 | |||
| 2 | Шпилька М8х35 | 550-112 | 6 | 6 | 2 | |||
| 3 | Шайба | 353-05-1 | 3 | 3 | 3 | |||
| 4 | Шайба Т | 353-24 | 3 | 3 | 4 | |||
| 5 | Орех М | 351-02 | 3 | 3 | 5 | |||
| 6 | Патрубок | 1203Н-20 | 1 | 1 | 6 | |||
| 7 | прокладка | 303-14-2 | 1 | 1 | 7 | |||
| 8 | Оболочка цилиндра | сб.503-03-21 | 1 | 1 | 8 | |||
| 8 | Оболочка цилиндра | 503-06-21 | 1 | 1 | 8 | |||
| 9 | Кольцо уплотнительное | 20-01-51-1 | 24 | 24 | 9 | |||
| 10 | КОЛЬЦО | 1203-12-1 | 6 | 6 | 10 | |||
| 11 | Гильза цилиндра | 503-07-4 | 6 | 6 | 11 | |||
| 12 | Кольцо уплотнительное газового стыка | 20-01-52-03 | 6 | 6 | 12 | |||
| 13 | Кольцо уплотнительное | 303-10-2 | 24 | 24 | 13 | |||
| 14 | Трубка перепуска воды | 303-18-1А | 24 | 24 | 14 | |||
| 15 | КОЛЬЦО | 503-38-1 | 14 | 14 | 15 | |||
| 16 | Штифт цилиндрический х | 552-11 | 4 | 4 | 16 | |||
| 17 | Шпилька Мх | 350-41-1 | 4 | 4 | 17 | |||
| 18 | Угольник для транспортировки | 1206-98-2 | 1 | 1 | 18 | |||
| 19 | Стопорная шайба | 353-21 | 4 | 4 | 19 | |||
| 20 | Орех М | 351-08 | 4 | 4 | 20 |
