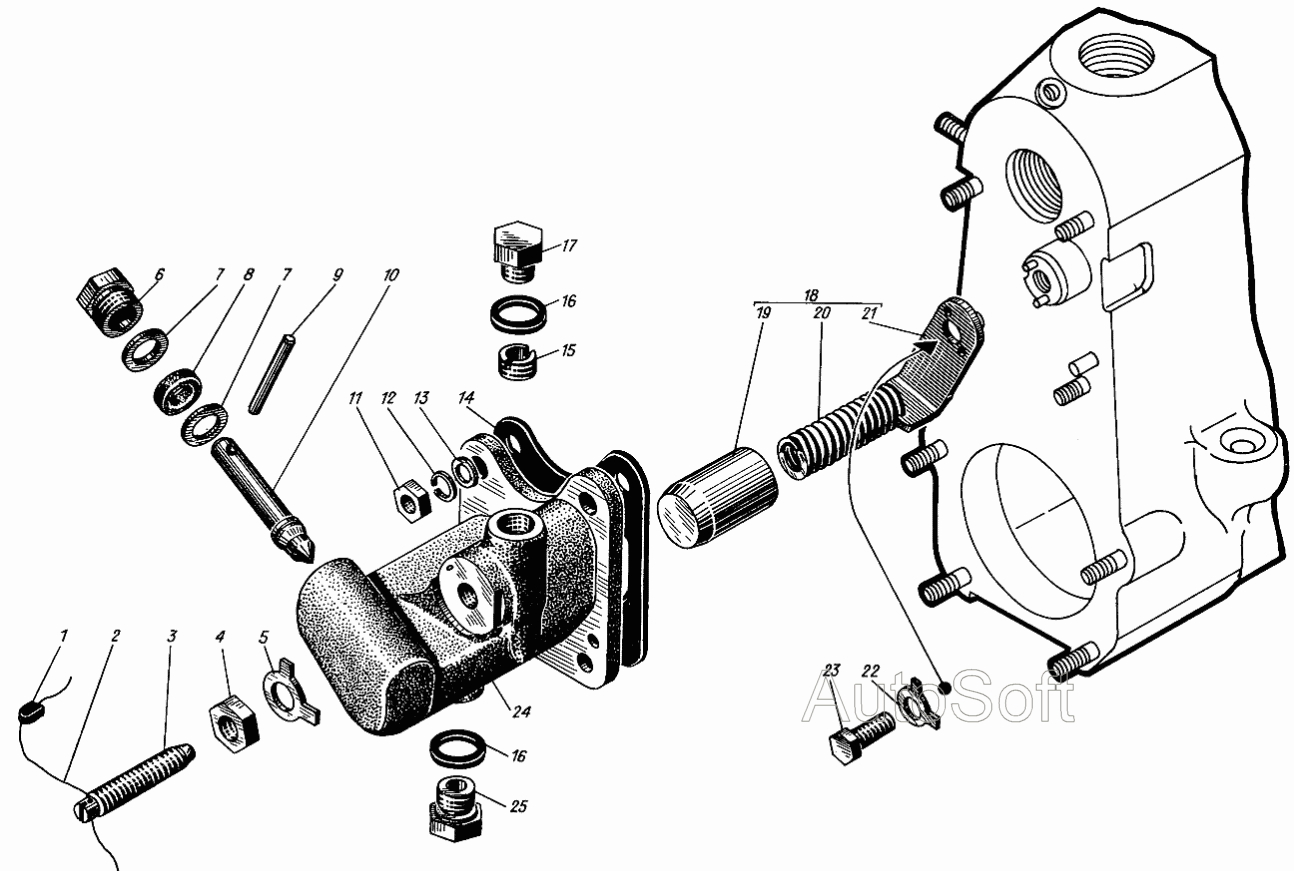

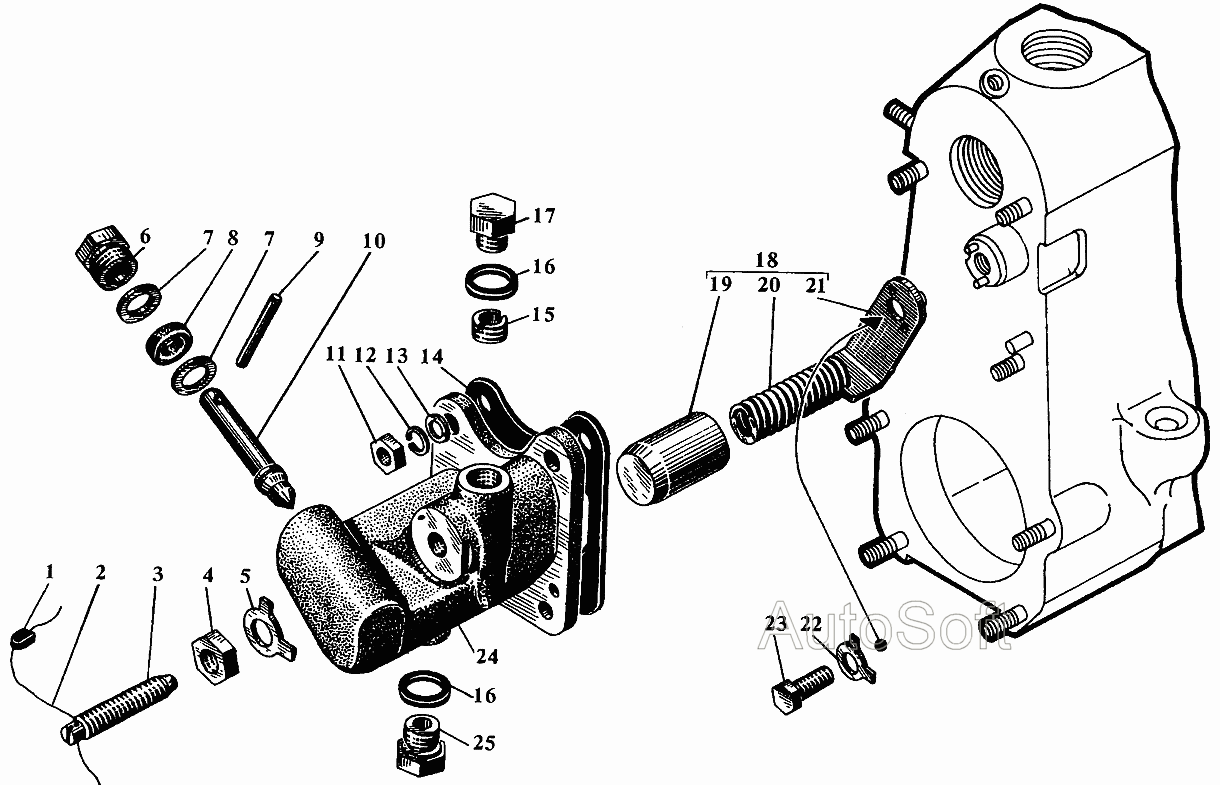

Катаракт топливного насоса
100%
Название детали
Сборка катаракты
Заводской номер
сб.527-280-2
Количество на модель
1
№
Название детали
Пломба
Заводской номер
315-141
Количество на модель
1
№
1
Название детали
Проволока стопорная
Заводской номер
354-22
Количество на модель
1
№
2
Название детали
Винт ограничителя
Заводской номер
515-49
Количество на модель
1
№
3
Название детали
Орех М
Заводской номер
351-02
Количество на модель
1
№
4
Название детали
Стопорная шайба
Заводской номер
353-16-1
Количество на модель
1
№
5
Название детали
Нажимная гайка
Заводской номер
523-66
Количество на модель
1
№
6
Название детали
Шайба сальника
Заводской номер
523-68
Количество на модель
2
№
7
Название детали
Кольцо уплотнительное
Заводской номер
523-67А
Количество на модель
1
№
8
Название детали
Ручка крана
Заводской номер
527-290
Количество на модель
1
№
9
Название детали
Катарактальный журавль
Заводской номер
527-291-1А
Количество на модель
1
№
10
Название детали
Орех М
Заводской номер
351-06
Количество на модель
4
№
11
Название детали
Шайба пружинная Т
Заводской номер
353-23
Количество на модель
4
№
12
Название детали
Шайба чистая
Заводской номер
353-04-1
Количество на модель
4
№
13
Название детали
прокладка
Заводской номер
527-265
Количество на модель
1
№
14
Название детали
Фильтр катаракта
Заводской номер
сб.527-28
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
529-31
Количество на модель
2
№
16
Название детали
Заглушка
Заводской номер
301-101
Количество на модель
1
№
17
Название детали
Поршень с пружиной и планкой
Заводской номер
сб.527-25
Количество на модель
1
№
18
Название детали
Поршень катаракта
Заводской номер
527-261
Количество на модель
1
№
19
Название детали
Катарактальный источник
Заводской номер
527-262
Количество на модель
1
№
20
Название детали
Катарактальная пластина
Заводской номер
527-263
Количество на модель
1
№
21
Название детали
Стопорная шайба
Заводской номер
353-11
Количество на модель
1
№
22
Название детали
Болт Mx
Заводской номер
556-56
Количество на модель
1
№
23
Название детали
Катаракта тела
Заводской номер
527-260-5
Количество на модель
1
№
24
Название детали
Пробка отстойник
Заводской номер
527-264
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Сборка катаракты | сб.527-280-2 | 1 | 1 | |||||
| 1 | Пломба | 315-141 | 1 | 1 | 1 | |||
| 2 | Проволока стопорная | 354-22 | 1 | 1 | 2 | |||
| 3 | Винт ограничителя | 515-49 | 1 | 1 | 3 | |||
| 4 | Орех М | 351-02 | 1 | 1 | 4 | |||
| 5 | Стопорная шайба | 353-16-1 | 1 | 1 | 5 | |||
| 6 | Нажимная гайка | 523-66 | 1 | 1 | 6 | |||
| 7 | Шайба сальника | 523-68 | 2 | 2 | 7 | |||
| 8 | Кольцо уплотнительное | 523-67А | 1 | 1 | 8 | |||
| 9 | Ручка крана | 527-290 | 1 | 1 | 9 | |||
| 10 | Катарактальный журавль | 527-291-1А | 1 | 1 | 10 | |||
| 11 | Орех М | 351-06 | 4 | 4 | 11 | |||
| 12 | Шайба пружинная Т | 353-23 | 4 | 4 | 12 | |||
| 13 | Шайба чистая | 353-04-1 | 4 | 4 | 13 | |||
| 14 | прокладка | 527-265 | 1 | 1 | 14 | |||
| 15 | Фильтр катаракта | сб.527-28 | 1 | 1 | 15 | |||
| 16 | Шайба | 529-31 | 2 | 2 | 16 | |||
| 17 | Заглушка | 301-101 | 1 | 1 | 17 | |||
| 18 | Поршень с пружиной и планкой | сб.527-25 | 1 | 1 | 18 | |||
| 19 | Поршень катаракта | 527-261 | 1 | 1 | 19 | |||
| 20 | Катарактальный источник | 527-262 | 1 | 1 | 20 | |||
| 21 | Катарактальная пластина | 527-263 | 1 | 1 | 21 | |||
| 22 | Стопорная шайба | 353-11 | 1 | 1 | 22 | |||
| 23 | Болт Mx | 556-56 | 1 | 1 | 23 | |||
| 24 | Катаракта тела | 527-260-5 | 1 | 1 | 24 | |||
| 25 | Пробка отстойник | 527-264 | 1 | 1 | 25 |
