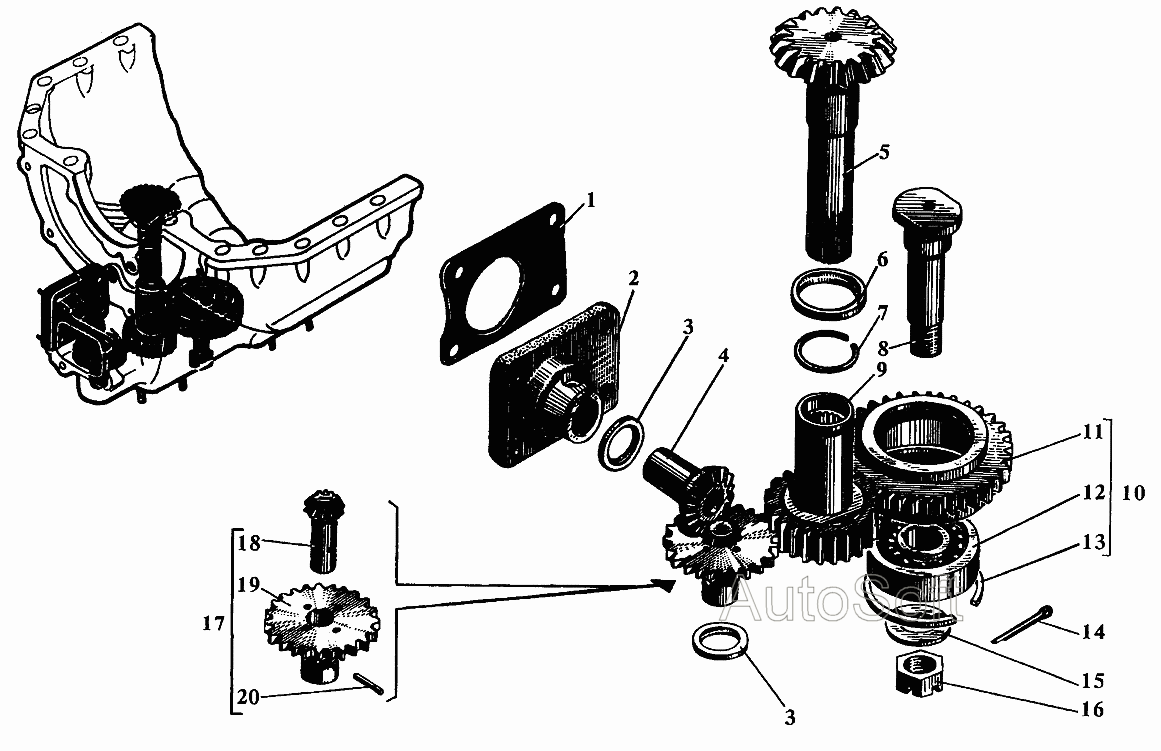

Передача к агрегатам
100%
Название детали
прокладка
Заводской номер
302-56
Количество на модель
1
№
1
Название детали
Подшипник горизонтальной шестерни привода топлива
Заводской номер
302-37-3
Количество на модель
1
№
2
Название детали
Кольцо установочное
Заводской номер
302-54
Количество на модель
2
№
3
Название детали
Шестерня привода топливоподкачивающего насоса горизонтальная
Заводской номер
302-21
Количество на модель
1
№
4
Название детали
Валик вертикальный
Заводской номер
502-45
Количество на модель
1
№
5
Название детали
Кольцо установочное
Заводской номер
308-72-2
Количество на модель
1
№
6
Название детали
Кольцо упорное
Заводской номер
302-108
Количество на модель
1
№
7
Название детали
Палец передачи к масленому насосу
Заводской номер
302-18-3
Количество на модель
1
№
8
Название детали
Шестерня нижнего вертикального валика
Заводской номер
502-23
Количество на модель
1
№
9
Название детали
Передача к масляному насосу
Заводской номер
сб.302-02-6
Количество на модель
1
№
10
Название детали
ШЕСТЕРНЯ ПРИВОДА МАСЛЯНОГО НАСОСА
Заводской номер
302-15-6
Количество на модель
1
№
11
Название детали
Шарикоподшипник №
Заводской номер
302-16-1
Количество на модель
1
№
12
Название детали
Замок
Заводской номер
302-17-2
Количество на модель
1
№
13
Название детали
Шплинт разводной х
Заводской номер
354-18
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
302-50
Количество на модель
1
№
15
Название детали
Орех М
Заводской номер
351-22-1
Количество на модель
1
№
16
Название детали
Шестерня привода топливоподкачивающего насоса вертикальная
Заводской номер
сб.302-05-2
Количество на модель
1
№
17
Название детали
Шестерня привода топливоподкачивающего насоса вертикальная коническая
Заводской номер
302-31-1
Количество на модель
1
№
18
Название детали
Шестерня привода топливоподкачивающего насоса вертикальная
Заводской номер
302-32-1
Количество на модель
1
№
19
Название детали
Штифт конический х
Заводской номер
302-33
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | прокладка | 302-56 | 1 | 1 | 1 | |||
| 2 | Подшипник горизонтальной шестерни привода топлива | 302-37-3 | 1 | 1 | 2 | |||
| 3 | Кольцо установочное | 302-54 | 2 | 2 | 3 | |||
| 4 | Шестерня привода топливоподкачивающего насоса горизонтальная | 302-21 | 1 | 1 | 4 | |||
| 5 | Валик вертикальный | 502-45 | 1 | 1 | 5 | |||
| 6 | Кольцо установочное | 308-72-2 | 1 | 1 | 6 | |||
| 7 | Кольцо упорное | 302-108 | 1 | 1 | 7 | |||
| 8 | Палец передачи к масленому насосу | 302-18-3 | 1 | 1 | 8 | |||
| 9 | Шестерня нижнего вертикального валика | 502-23 | 1 | 1 | 9 | |||
| 10 | Передача к масляному насосу | сб.302-02-6 | 1 | 1 | 10 | |||
| 11 | ШЕСТЕРНЯ ПРИВОДА МАСЛЯНОГО НАСОСА | 302-15-6 | 1 | 1 | 11 | |||
| 12 | Шарикоподшипник № | 302-16-1 | 1 | 1 | 12 | |||
| 13 | Замок | 302-17-2 | 1 | 1 | 13 | |||
| 14 | Шплинт разводной х | 354-18 | 1 | 1 | 14 | |||
| 15 | Шайба | 302-50 | 1 | 1 | 15 | |||
| 16 | Орех М | 351-22-1 | 1 | 1 | 16 | |||
| 17 | Шестерня привода топливоподкачивающего насоса вертикальная | сб.302-05-2 | 1 | 1 | 17 | |||
| 18 | Шестерня привода топливоподкачивающего насоса вертикальная коническая | 302-31-1 | 1 | 1 | 18 | |||
| 19 | Шестерня привода топливоподкачивающего насоса вертикальная | 302-32-1 | 1 | 1 | 19 | |||
| 20 | Штифт конический х | 302-33 | 1 | 1 | 20 |
