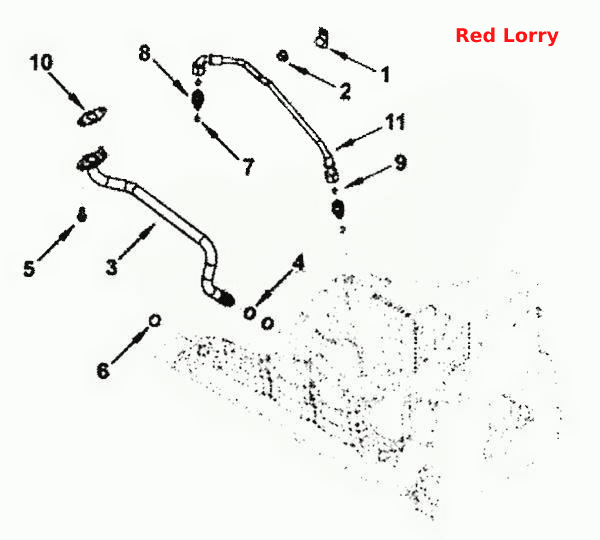

Трубопроводы турбокомпрессора
100%
Название детали
Трубопроводы турбокомпрессора
Заводской номер
ТР97212
Количество на модель
1
№
Название детали
Соединитель
Заводской номер
3287573
Количество на модель
1
№
Название детали
Штуцер с внешней нарезкой
Заводской номер
3922789
Количество на модель
2
№
Название детали
Трубка-державка
Заводской номер
3965818
Количество на модель
1
№
1
Название детали
Орех
Заводской номер
3093828
Количество на модель
1
№
2
Название детали
Трубка
Заводской номер
3287574
Количество на модель
1
№
3
Название детали
SEAL/O-RING
Заводской номер
3928624
Количество на модель
2
№
4
Название детали
Шестиугольный болт с фланцевой головкой
Заводской номер
3900630
Количество на модель
2
№
5
Название детали
Расширительная пробка
Заводской номер
3920706
Количество на модель
1
№
6
Название детали
Кольцевое уплотнение
Заводской номер
3678603
Количество на модель
1
№
7
Название детали
Штуцер с наружной резьбой
Заводской номер
3922790
Количество на модель
1
№
8
Название детали
Уплотнительное кольцо
Заводской номер
3922794
Количество на модель
1
№
9
Название детали
GASKET
Заводской номер
4891288
Количество на модель
1
№
10
Название детали
Гибкий шланг
Заводской номер
4899794
Количество на модель
1
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Трубопроводы турбокомпрессора | ТР97212 | 1 | 1 | |||||
| Соединитель | 3287573 | 1 | 1 | |||||
| Штуцер с внешней нарезкой | 3922789 | 2 | 2 | |||||
| 1 | Трубка-державка | 3965818 | 1 | 1 | 1 | |||
| 2 | Орех | 3093828 | 1 | 1 | 2 | |||
| 3 | Трубка | 3287574 | 1 | 1 | 3 | |||
| 4 | SEAL/O-RING | 3928624 | 2 | 2 | 4 | |||
| 5 | Шестиугольный болт с фланцевой головкой | 3900630 | 2 | 2 | 5 | |||
| 6 | Расширительная пробка | 3920706 | 1 | 1 | 6 | |||
| 7 | Кольцевое уплотнение | 3678603 | 1 | 1 | 7 | |||
| 8 | Штуцер с наружной резьбой | 3922790 | 1 | 1 | 8 | |||
| 9 | Уплотнительное кольцо | 3922794 | 1 | 1 | 9 | |||
| 10 | GASKET | 4891288 | 1 | 1 | 10 | |||
| 11 | Гибкий шланг | 4899794 | 1 | 1 | 11 |
