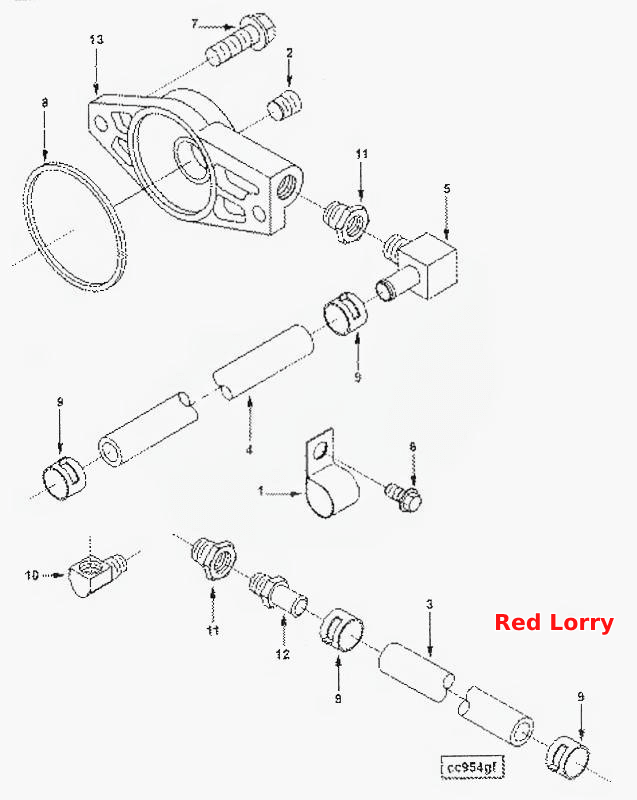

СС Охлаждение компрессора
100%
Название детали
Охлаждение компрессора
Заводской номер
СС9170
Количество на модель
№
Название детали
Хомут
Заводской номер
69465
Количество на модель
3
№
1
Название детали
Заглушка трубки
Заводской номер
3008468
Количество на модель
1
№
2
Название детали
Ровный шланг
Заводской номер
3355966
Количество на модель
1
№
3
Название детали
Ровный шланг
Заводской номер
3356417
Количество на модель
1
№
4
Название детали
Соединительная муфта коленчатого шланга
Заводской номер
3357407
Количество на модель
1
№
5
Название детали
Винт с шестигранным фланцевым цоколем
Заводской номер
3900629
Количество на модель
3
№
6
Название детали
Винт с шестигранным фланцевым цоколем
Заводской номер
3900637
Количество на модель
2
№
7
Название детали
Уплотнение, прямоугольное кольцо
Заводской номер
3910530
Количество на модель
1
№
8
Название детали
Зажим шланга
Заводской номер
3923369
Количество на модель
4
№
9
Название детали
Колено прямой трубы
Заводской номер
3923548
Количество на модель
1
№
10
Название детали
Втулка редукционной трубки
Заводской номер
3924146
Количество на модель
1
№
11
Название детали
Соединительная муфта прямого шланга
Заводской номер
3924632
Количество на модель
1
№
12
Название детали
Соединение, передача воды
Заводской номер
3925226
Количество на модель
1
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Охлаждение компрессора | СС9170 | |||||||
| 1 | Хомут | 69465 | 3 | 3 | 1 | |||
| 2 | Заглушка трубки | 3008468 | 1 | 1 | 2 | |||
| 3 | Ровный шланг | 3355966 | 1 | 1 | 3 | |||
| 4 | Ровный шланг | 3356417 | 1 | 1 | 4 | |||
| 5 | Соединительная муфта коленчатого шланга | 3357407 | 1 | 1 | 5 | |||
| 6 | Винт с шестигранным фланцевым цоколем | 3900629 | 3 | 3 | 6 | |||
| 7 | Винт с шестигранным фланцевым цоколем | 3900637 | 2 | 2 | 7 | |||
| 8 | Уплотнение, прямоугольное кольцо | 3910530 | 1 | 1 | 8 | |||
| 9 | Зажим шланга | 3923369 | 4 | 4 | 9 | |||
| 10 | Колено прямой трубы | 3923548 | 1 | 1 | 10 | |||
| 11 | Втулка редукционной трубки | 3924146 | 1 | 1 | 11 | |||
| 12 | Соединительная муфта прямого шланга | 3924632 | 1 | 1 | 12 | |||
| 13 | Соединение, передача воды | 3925226 | 1 | 1 | 13 |
