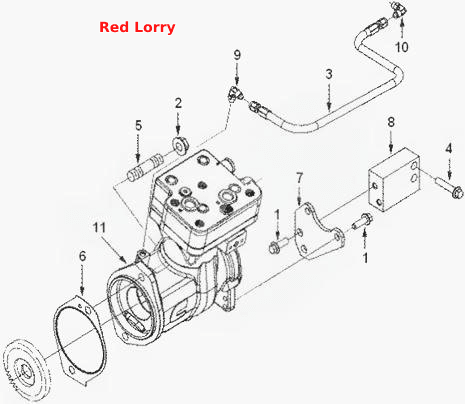

CP9414 Установка компрессора
100%
Название детали
Шестигранный болт с фланцем
Заводской номер
C3900634
Количество на модель
2
№
1
Название детали
Шестигранная гайка с фланцем
Заводской номер
C3903210
Количество на модель
2
№
2
Название детали
Шланг компрессора
Заводской номер
C3916048
Количество на модель
1
№
3
Название детали
Шестигранный болт с фланцем
Заводской номер
C3925344
Количество на модель
4
№
4
Название детали
Шпилька
Заводской номер
C3937122
Количество на модель
2
№
5
Название детали
Прокладка уплотнительная
Заводской номер
C3940245
Количество на модель
1
№
6
Название детали
Тарелка
Заводской номер
C3942911
Количество на модель
1
№
7
Название детали
Блок разделительный
Заводской номер
C3944000
Количество на модель
1
№
8
Название детали
КОЛЕНО, ПРОСТОЕ СОЕДИНЕНИЕ
Заводской номер
C3945212
Количество на модель
1
№
9
Название детали
Компрессор
Заводской номер
D4933782
Количество на модель
1
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шестигранный болт с фланцем | C3900634 | 2 | 2 | 1 | |||
| 2 | Шестигранная гайка с фланцем | C3903210 | 2 | 2 | 2 | |||
| 3 | Шланг компрессора | C3916048 | 1 | 1 | 3 | |||
| 4 | Шестигранный болт с фланцем | C3925344 | 4 | 4 | 4 | |||
| 5 | Шпилька | C3937122 | 2 | 2 | 5 | |||
| 6 | Прокладка уплотнительная | C3940245 | 1 | 1 | 6 | |||
| 7 | Тарелка | C3942911 | 1 | 1 | 7 | |||
| 8 | Блок разделительный | C3944000 | 1 | 1 | 8 | |||
| 9 | КОЛЕНО, ПРОСТОЕ СОЕДИНЕНИЕ | C3945212 | 1 | 1 | 9 | |||
| 11 | Компрессор | D4933782 | 1 | 1 | 11 |
