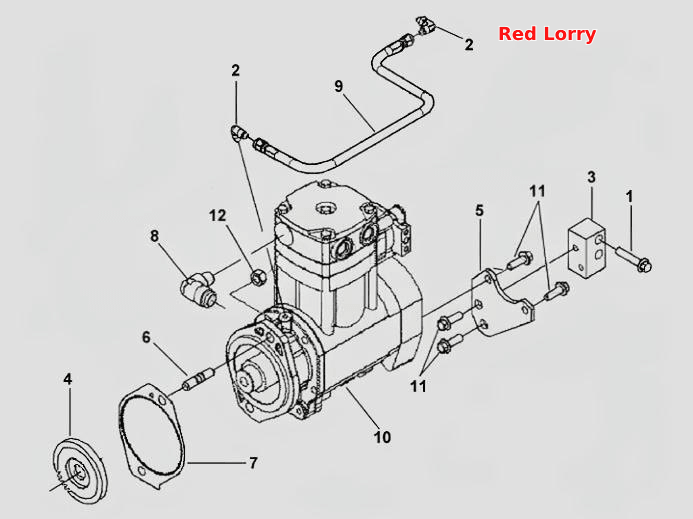

Установка компрессора
100%
Название детали
Болт
Заводской номер
A3901757
Количество на модель
2
№
1
Название детали
Штуцер угловой
Заводской номер
C3415333
Количество на модель
1
№
2
Название детали
Блок разделительный
Заводской номер
C3415606
Количество на модель
1
№
3
Название детали
Шестерня компрессора
Заводской номер
C3415607
Количество на модель
1
№
4
Название детали
Кронштейн компрессора
Заводской номер
C3934079
Количество на модель
1
№
5
Название детали
Шпилька
Заводской номер
C3937122
Количество на модель
2
№
6
Название детали
Прокладка уплотнительная
Заводской номер
C3940245
Количество на модель
1
№
7
Название детали
Штуцер угловой в сборе
Заводской номер
C3976749
Количество на модель
1
№
8
Название детали
Шланг компрессора
Заводской номер
C3976797
Количество на модель
1
№
9
Название детали
Компрессор в сборе
Заводской номер
C4936535
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
Q1841030
Количество на модель
4
№
11
Название детали
Гайка
Заводской номер
Q32012
Количество на модель
2
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | A3901757 | 2 | 2 | 1 | |||
| 2 | Штуцер угловой | C3415333 | 1 | 1 | 2 | |||
| 3 | Блок разделительный | C3415606 | 1 | 1 | 3 | |||
| 4 | Шестерня компрессора | C3415607 | 1 | 1 | 4 | |||
| 5 | Кронштейн компрессора | C3934079 | 1 | 1 | 5 | |||
| 6 | Шпилька | C3937122 | 2 | 2 | 6 | |||
| 7 | Прокладка уплотнительная | C3940245 | 1 | 1 | 7 | |||
| 8 | Штуцер угловой в сборе | C3976749 | 1 | 1 | 8 | |||
| 9 | Шланг компрессора | C3976797 | 1 | 1 | 9 | |||
| 10 | Компрессор в сборе | C4936535 | 1 | 1 | 10 | |||
| 11 | Болт | Q1841030 | 4 | 4 | 11 | |||
| 12 | Гайка | Q32012 | 2 | 2 | 12 |
