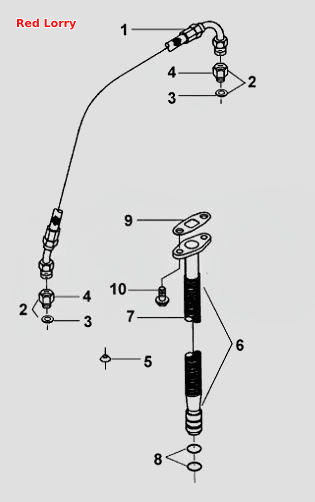

Установка трубок смазки турбокомпрессора
100%
Название детали
Трубка подвода масла к турбокомпрессору
Заводской номер
C3415317
Количество на модель
1
№
1
Название детали
Штуцер с прокладкой в сборе
Заводской номер
C3415347
Количество на модель
2
№
2
Название детали
Кольцо уплотнительное
Заводской номер
C3037236
Количество на модель
1
№
3
Название детали
Штуцер
Заводской номер
C3415328
Количество на модель
1
№
4
Название детали
Шайба уплотнительная
Заводской номер
C3924389
Количество на модель
2
№
5
Название детали
Трубопровод слива масла от турбокомпрессора в сборе
Заводской номер
C3928629
Количество на модель
1
№
6
Название детали
Трубопровод слива масла от турбокомпрессора
Заводской номер
C3926842
Количество на модель
1
№
7
Название детали
Кольцо уплотнительное
Заводской номер
C3928624
Количество на модель
2
№
8
Название детали
прокладка
Заводской номер
C3937706
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
Q1840820
Количество на модель
2
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка подвода масла к турбокомпрессору | C3415317 | 1 | 1 | 1 | |||
| 2 | Штуцер с прокладкой в сборе | C3415347 | 2 | 2 | 2 | |||
| 3 | Кольцо уплотнительное | C3037236 | 1 | 1 | 3 | |||
| 4 | Штуцер | C3415328 | 1 | 1 | 4 | |||
| 5 | Шайба уплотнительная | C3924389 | 2 | 2 | 5 | |||
| 6 | Трубопровод слива масла от турбокомпрессора в сборе | C3928629 | 1 | 1 | 6 | |||
| 7 | Трубопровод слива масла от турбокомпрессора | C3926842 | 1 | 1 | 7 | |||
| 8 | Кольцо уплотнительное | C3928624 | 2 | 2 | 8 | |||
| 9 | прокладка | C3937706 | 1 | 1 | 9 | |||
| 10 | Болт | Q1840820 | 2 | 2 | 10 |
