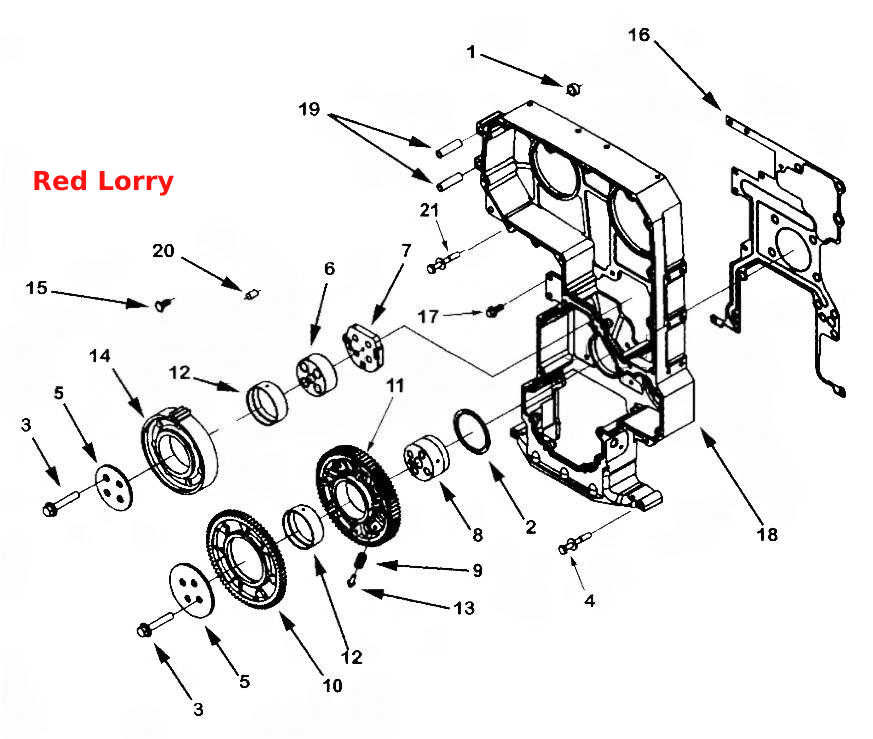

BB1725 Шестерни
100%
Название детали
Корпус, шестерня
Заводской номер
4059396
Количество на модель
1
№
Название детали
Шестерня, ведомая шестерня
Заводской номер
3680546
Количество на модель
1
№
Название детали
Шестерня, ведомая шестерня
Заводской номер
3681144
Количество на модель
1
№
Название детали
Дюбель, кольцо
Заводской номер
3678871
Количество на модель
2
№
1
Название детали
Подшипник, упорный
Заводской номер
3681149
Количество на модель
1
№
2
Название детали
Винт, шестигранная головка с фланцевым наконечником
Заводской номер
3681174
Количество на модель
8
№
3
Название детали
Винт, шестигранная головка с фланцевым наконечником
Заводской номер
3412921
Количество на модель
3
№
4
Название детали
Фиксатор, шестерня
Заводской номер
3681273
Количество на модель
2
№
5
Название детали
Вал, ведомая шестерня
Заводской номер
3680239
Количество на модель
1
№
6
Название детали
Распорка, крепление
Заводской номер
3680240
Количество на модель
1
№
7
Название детали
Вал, ведомая шестерня
Заводской номер
3680260
Количество на модель
1
№
8
Название детали
ПРУЖИНА, СЖАТИЕ
Заводской номер
3680212
Количество на модель
7
№
9
Название детали
Шестерня, ведомая шестерня
Заводской номер
3680544
Количество на модель
1
№
10
Название детали
Втулка
Заводской номер
3680201
Количество на модель
1
№
12
Название детали
Винт с шестигранной головкой
Заводской номер
3900631
Количество на модель
7
№
13
Название детали
Шестерня, ведомая шестерня
Заводской номер
3681143
Количество на модель
1
№
14
Название детали
Винт, шестигранная головка с фланцевым наконечником
Заводской номер
3680866
Количество на модель
1
№
15
Название детали
Прокладка, корпус редуктора
Заводской номер
4089757
Количество на модель
1
№
16
Название детали
Винт, колпачок с накидной шайбой
Заводской номер
3680882
Количество на модель
15
№
17
Название детали
Корпус, шестерня
Заводской номер
4059386
Количество на модель
1
№
18
Название детали
Распорка, крепление
Заводской номер
3680086
Количество на модель
2
№
19
Название детали
Шпонка пальца
Заводской номер
3900257
Количество на модель
4
№
20
Название детали
Винт, колпачок с накидной шайбой
Заводской номер
3681268
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус, шестерня | 4059396 | 1 | 1 | |||||
| Шестерня, ведомая шестерня | 3680546 | 1 | 1 | |||||
| Шестерня, ведомая шестерня | 3681144 | 1 | 1 | |||||
| 1 | Дюбель, кольцо | 3678871 | 2 | 2 | 1 | |||
| 2 | Подшипник, упорный | 3681149 | 1 | 1 | 2 | |||
| 3 | Винт, шестигранная головка с фланцевым наконечником | 3681174 | 8 | 8 | 3 | |||
| 4 | Винт, шестигранная головка с фланцевым наконечником | 3412921 | 3 | 3 | 4 | |||
| 5 | Фиксатор, шестерня | 3681273 | 2 | 2 | 5 | |||
| 6 | Вал, ведомая шестерня | 3680239 | 1 | 1 | 6 | |||
| 7 | Распорка, крепление | 3680240 | 1 | 1 | 7 | |||
| 8 | Вал, ведомая шестерня | 3680260 | 1 | 1 | 8 | |||
| 9 | ПРУЖИНА, СЖАТИЕ | 3680212 | 7 | 7 | 9 | |||
| 10 | Шестерня, ведомая шестерня | 3680544 | 1 | 1 | 10 | |||
| 12 | Втулка | 3680201 | 1 | 1 | 12 | |||
| 13 | Винт с шестигранной головкой | 3900631 | 7 | 7 | 13 | |||
| 14 | Шестерня, ведомая шестерня | 3681143 | 1 | 1 | 14 | |||
| 15 | Винт, шестигранная головка с фланцевым наконечником | 3680866 | 1 | 1 | 15 | |||
| 16 | Прокладка, корпус редуктора | 4089757 | 1 | 1 | 16 | |||
| 17 | Винт, колпачок с накидной шайбой | 3680882 | 15 | 15 | 17 | |||
| 18 | Корпус, шестерня | 4059386 | 1 | 1 | 18 | |||
| 19 | Распорка, крепление | 3680086 | 2 | 2 | 19 | |||
| 20 | Шпонка пальца | 3900257 | 4 | 4 | 20 | |||
| 21 | Винт, колпачок с накидной шайбой | 3681268 | 1 | 1 | 21 |
