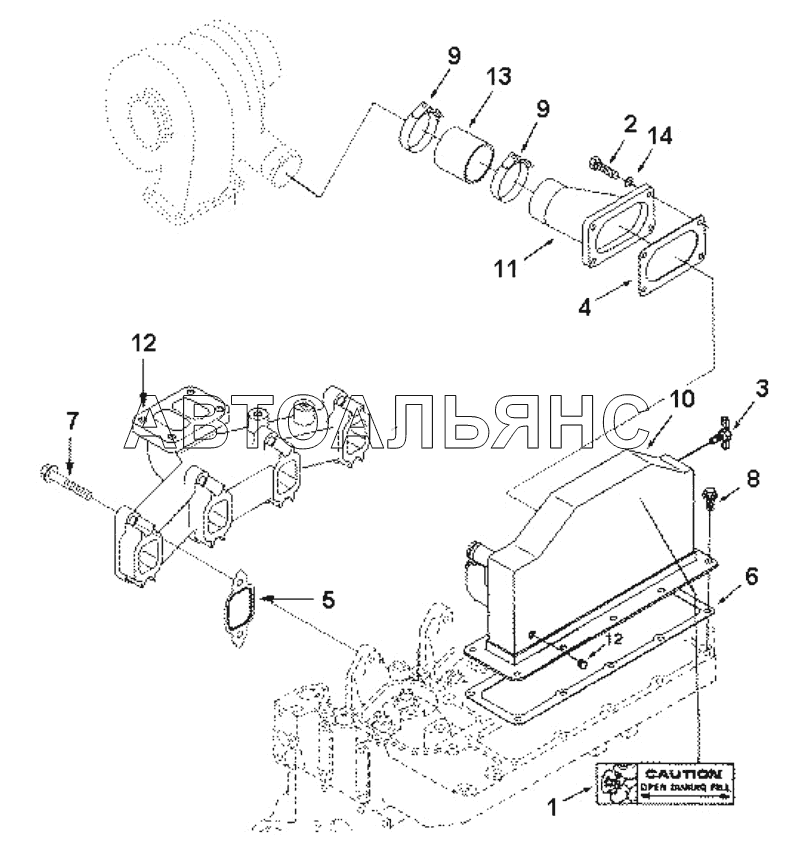

TB91623ZZ Supercharger layout
100%
Название детали
ДЕКАЛЬ
Заводской номер
C3415334
Количество на модель
1
№
1
Название детали
Шестигранный фланцевый болт
Заводской номер
C3900631
Количество на модель
4
№
2
Название детали
Дрейкок
Заводской номер
C3909394
Количество на модель
1
№
3
Название детали
Прокладка, коэфф.
Заводской номер
C3914856
Количество на модель
1
№
4
Название детали
Прокладка, выхлопной патрубок
Заводской номер
C3929881
Количество на модель
4
№
5
Название детали
Прокладка, воздухозаборник
Заводской номер
C3938153
Количество на модель
1
№
6
Название детали
Шестигранный болт с фланцем
Заводской номер
C3944593
Количество на модель
8
№
7
Название детали
Винт, шестигранная головка ca
Заводской номер
C4928945
Количество на модель
7
№
8
Название детали
Зажим, болт
Заводской номер
C4928973
Количество на модель
2
№
9
Название детали
AFTERCOOLER
Заводской номер
C4938507
Количество на модель
1
№
10
Название детали
PIPE, AIR TRANSFER
Заводской номер
C4987913
Количество на модель
1
№
11
Название детали
MANIFOLD, EXHAUST
Заводской номер
C4988420
Количество на модель
1
№
12
Название детали
ШЛАНГ, ОБЫЧНЫЙ
Заводской номер
C4991284
Количество на модель
1
№
13
Название детали
Шайба, уплотнитель
Заводской номер
C4991510
Количество на модель
4
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | ДЕКАЛЬ | C3415334 | 1 | 1 | 1 | |||
| 2 | Шестигранный фланцевый болт | C3900631 | 4 | 4 | 2 | |||
| 3 | Дрейкок | C3909394 | 1 | 1 | 3 | |||
| 4 | Прокладка, коэфф. | C3914856 | 1 | 1 | 4 | |||
| 5 | Прокладка, выхлопной патрубок | C3929881 | 4 | 4 | 5 | |||
| 6 | Прокладка, воздухозаборник | C3938153 | 1 | 1 | 6 | |||
| 7 | Шестигранный болт с фланцем | C3944593 | 8 | 8 | 7 | |||
| 8 | Винт, шестигранная головка ca | C4928945 | 7 | 7 | 8 | |||
| 9 | Зажим, болт | C4928973 | 2 | 2 | 9 | |||
| 10 | AFTERCOOLER | C4938507 | 1 | 1 | 10 | |||
| 11 | PIPE, AIR TRANSFER | C4987913 | 1 | 1 | 11 | |||
| 12 | MANIFOLD, EXHAUST | C4988420 | 1 | 1 | 12 | |||
| 13 | ШЛАНГ, ОБЫЧНЫЙ | C4991284 | 1 | 1 | 13 | |||
| 14 | Шайба, уплотнитель | C4991510 | 4 | 4 | 14 |
