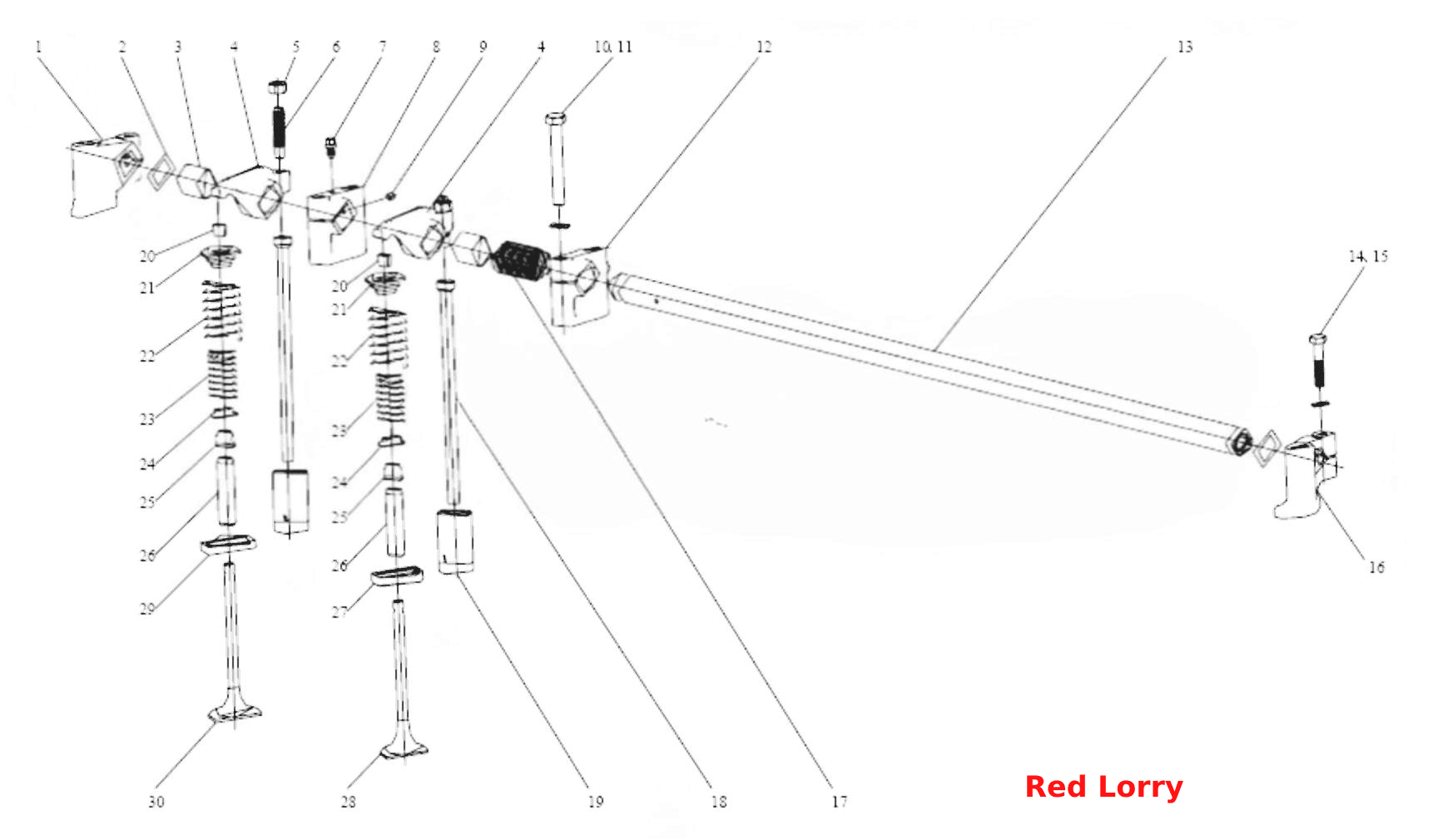

Механизм клапана
100%
Название детали
Рычаг - втулка в сборе
Заводской номер
1007100-400-0000
Количество на модель
8
№
Название детали
Подблок рычага
Заводской номер
1007200-520-0000
Количество на модель
1
№
Название детали
Передний держатель вала рычага
Заводской номер
1007125-201-0000
Количество на модель
1
№
1
Название детали
Волнистая пружина- ось коромысла
Заводской номер
1007112-001-0000
Количество на модель
2
№
2
Название детали
Втулка коромысла клапана
Заводской номер
1007094-001-0000
Количество на модель
8
№
3
Название детали
Качающийся рычаг вентиля
Заводской номер
1007096-400-0000
Количество на модель
8
№
4
Название детали
Блокировочная гайка- регулировочный винт зазора коромысла клапана
Заводской номер
1007098-001-0000
Количество на модель
8
№
5
Название детали
Регулировочный винт- коромысло клапана
Заводской номер
1007097-001-0000
Количество на модель
8
№
6
Название детали
Установочный винт - держатель вала рычага
Заводской номер
1007129-201-0000
Количество на модель
1
№
7
Название детали
Держатель вала рычага
Заводской номер
1007127-201-0000
Количество на модель
1
№
8
Название детали
Цилиндрический штифт
Заводской номер
Q522066
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
Q150B1075
Количество на модель
4
№
10
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
4
№
11
Название детали
Центральный держатель вала рычага
Заводской номер
1007126-201-0000
Количество на модель
3
№
12
Название детали
Ось коромысла
Заводской номер
1007090-001-0000
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
Q150B0840
Количество на модель
2
№
14
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
2
№
15
Название детали
Задний держатель вала рычага
Заводской номер
1007128-201-0000
Количество на модель
1
№
16
Название детали
Фиксирующая пружина- ось коромысла
Заводской номер
1007114-001-0000
Количество на модель
3
№
17
Название детали
Толкатель в сборе
Заводской номер
1007050А001-0000
Количество на модель
8
№
18
Название детали
Толкатель
Заводской номер
1007051А001-0000
Количество на модель
8
№
19
Название детали
Запорный упор вентиля
Заводской номер
1007028А400-0000
Количество на модель
16
№
20
Название детали
Держатель рессоры
Заводской номер
1007024-400-0000
Количество на модель
8
№
21
Название детали
Внешняя пружина клапана
Заводской номер
1007021-013-0000
Количество на модель
8
№
22
Название детали
Внутренняя пружина клапана
Заводской номер
1007022-013-0000
Количество на модель
8
№
23
Название детали
Нижний держатель рессоры
Заводской номер
1007026А001-0000
Количество на модель
8
№
24
Название детали
Герметические прокладки направляющей трубы клапана
Заводской номер
1007035-470-0000
Количество на модель
8
№
25
Название детали
Трубопровод вентиля
Заводской номер
1007032А001-0000
Количество на модель
8
№
26
Название детали
Держатель выхлопного клапана
Заводской номер
1007081-400-0000
Количество на модель
4
№
27
Название детали
Выхлопной клапан
Заводской номер
1007016A400-0000Q
Количество на модель
4
№
28
Название детали
Выхлопной клапан
Заводской номер
1007016В400-0000С
Количество на модель
4
№
28
Название детали
Выпускной клапан
Заводской номер
1007016А400-0000Н
Количество на модель
4
№
28
Название детали
Держатель вентиля
Заводской номер
1007082-400-0000
Количество на модель
4
№
29
Название детали
Впускной вентиль seat
Заводской номер
1007011A400-0000Q
Количество на модель
4
№
30
Название детали
Вентиль
Заводской номер
1007011В400-0000С
Количество на модель
№
30
Название детали
Впускной клапан
Заводской номер
1007011А400-0000Н
Количество на модель
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рычаг - втулка в сборе | 1007100-400-0000 | 8 | 8 | |||||
| Подблок рычага | 1007200-520-0000 | 1 | 1 | |||||
| 1 | Передний держатель вала рычага | 1007125-201-0000 | 1 | 1 | 1 | |||
| 2 | Волнистая пружина- ось коромысла | 1007112-001-0000 | 2 | 2 | 2 | |||
| 3 | Втулка коромысла клапана | 1007094-001-0000 | 8 | 8 | 3 | |||
| 4 | Качающийся рычаг вентиля | 1007096-400-0000 | 8 | 8 | 4 | |||
| 5 | Блокировочная гайка- регулировочный винт зазора коромысла клапана | 1007098-001-0000 | 8 | 8 | 5 | |||
| 6 | Регулировочный винт- коромысло клапана | 1007097-001-0000 | 8 | 8 | 6 | |||
| 7 | Установочный винт - держатель вала рычага | 1007129-201-0000 | 1 | 1 | 7 | |||
| 8 | Держатель вала рычага | 1007127-201-0000 | 1 | 1 | 8 | |||
| 9 | Цилиндрический штифт | Q522066 | 1 | 1 | 9 | |||
| 10 | Болт | Q150B1075 | 4 | 4 | 10 | |||
| 11 | Шайба | Q40110 | 4 | 4 | 11 | |||
| 12 | Центральный держатель вала рычага | 1007126-201-0000 | 3 | 3 | 12 | |||
| 13 | Ось коромысла | 1007090-001-0000 | 1 | 1 | 13 | |||
| 14 | Болт | Q150B0840 | 2 | 2 | 14 | |||
| 15 | Wаshеr | Q40108 | 2 | 2 | 15 | |||
| 16 | Задний держатель вала рычага | 1007128-201-0000 | 1 | 1 | 16 | |||
| 17 | Фиксирующая пружина- ось коромысла | 1007114-001-0000 | 3 | 3 | 17 | |||
| 18 | Толкатель в сборе | 1007050А001-0000 | 8 | 8 | 18 | |||
| 19 | Толкатель | 1007051А001-0000 | 8 | 8 | 19 | |||
| 20 | Запорный упор вентиля | 1007028А400-0000 | 16 | 16 | 20 | |||
| 21 | Держатель рессоры | 1007024-400-0000 | 8 | 8 | 21 | |||
| 22 | Внешняя пружина клапана | 1007021-013-0000 | 8 | 8 | 22 | |||
| 23 | Внутренняя пружина клапана | 1007022-013-0000 | 8 | 8 | 23 | |||
| 24 | Нижний держатель рессоры | 1007026А001-0000 | 8 | 8 | 24 | |||
| 25 | Герметические прокладки направляющей трубы клапана | 1007035-470-0000 | 8 | 8 | 25 | |||
| 26 | Трубопровод вентиля | 1007032А001-0000 | 8 | 8 | 26 | |||
| 27 | Держатель выхлопного клапана | 1007081-400-0000 | 4 | 4 | 27 | |||
| 28 | Выхлопной клапан | 1007016A400-0000Q | 4 | 4 | 28 | |||
| 28 | Выхлопной клапан | 1007016В400-0000С | 4 | 4 | 28 | |||
| 28 | Выпускной клапан | 1007016А400-0000Н | 4 | 4 | 28 | |||
| 29 | Держатель вентиля | 1007082-400-0000 | 4 | 4 | 29 | |||
| 30 | Впускной вентиль seat | 1007011A400-0000Q | 4 | 4 | 30 | |||
| 30 | Вентиль | 1007011В400-0000С | 30 | |||||
| 30 | Впускной клапан | 1007011А400-0000Н | 30 |
