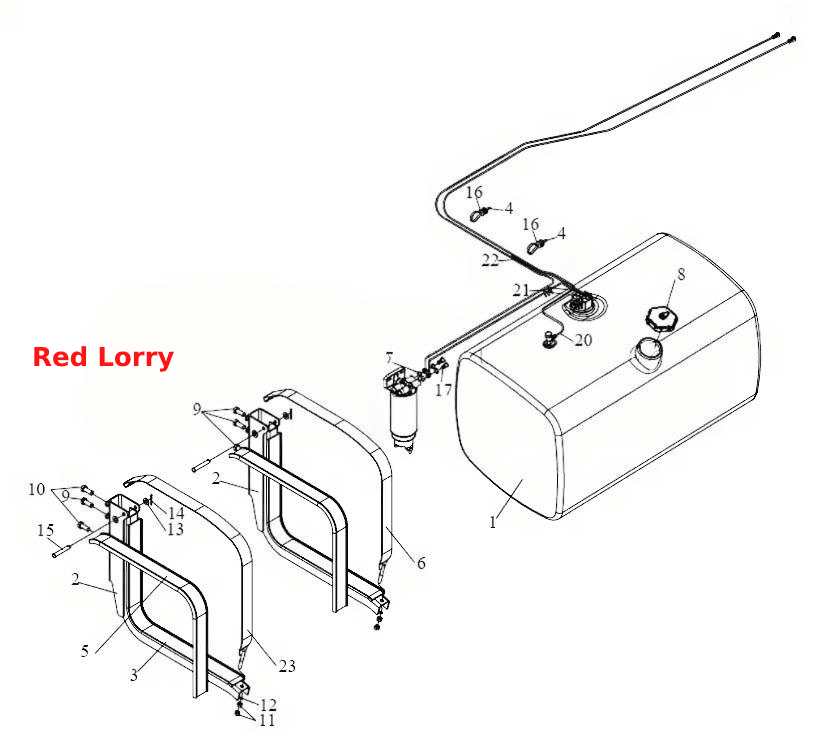

Топливный бак и топливопроводы
100%
Название детали
Топливный бак в сборе
Заводской номер
1101010А60А
Количество на модель
1
№
1
Название детали
Задний кронштейн в сборе - топливный бак
Заводской номер
1101205С50А
Количество на модель
2
№
2
Название детали
Прокладка - кронштейн топливного бака
Заводской номер
1101117С50А
Количество на модель
2
№
3
Название детали
Пластиковая лента
Заводской номер
3724115-240
Количество на модель
2
№
4
Название детали
Прокладка - зажимный ремень
Заводской номер
1101134С50А
Количество на модель
2
№
5
Название детали
Зажимный ремень в сборе - топливный бак
Заводской номер
1101135С50А
Количество на модель
1
№
6
Название детали
Уплотнительное кольцо
Заводской номер
CQ72318T5
Количество на модель
4
№
7
Название детали
Крышка топливного бака в сборе
Заводской номер
1103010-59А
Количество на модель
1
№
8
Название детали
Болт-для крепления кронштейна топливного бака
Заводской номер
1101133-363
Количество на модель
4
№
9
Название детали
Болт крепления кронштейна топливного бака
Заводской номер
1101133-72А
Количество на модель
2
№
10
Название детали
Гайка
Заводской номер
CQ34012
Количество на модель
4
№
11
Название детали
Шайба
Заводской номер
Q40112
Количество на модель
2
№
12
Название детали
Шайба
Заводской номер
Q40114
Количество на модель
4
№
13
Название детали
Штифт
Заводской номер
Q5004030
Количество на модель
2
№
14
Название детали
Штифт
Заводской номер
Q5101485
Количество на модель
2
№
15
Название детали
Держатель зажима для ленты
Заводской номер
3724114-240
Количество на модель
2
№
16
Название детали
Пустотелый болт
Заводской номер
1104061-367
Количество на модель
2
№
17
Название детали
Впускной топливопровод в сборе между топливным баком и фильтром грубой очистки топлива
Заводской номер
1104120-80А
Количество на модель
1
№
18
Название детали
Впускной топливопровод в сборе между фильтром грубой очистки топлива и топливоподкачивающим насосом
Заводской номер
1104130-88U
Количество на модель
1
№
19
Название детали
Возвратный маслопровод в сборе
Заводской номер
1104250-80А
Количество на модель
1
№
20
Название детали
Ограничитель
Заводской номер
1104266-365
Количество на модель
1
№
21
Название детали
Впускной и выпускной трубопроводы
Заводской номер
1104301-50А
Количество на модель
1
№
22
Название детали
Передняя бандажная лента в сборе - топливный бак
Заводской номер
1101130С50А
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Топливный бак в сборе | 1101010А60А | 1 | 1 | 1 | |||
| 2 | Задний кронштейн в сборе - топливный бак | 1101205С50А | 2 | 2 | 2 | |||
| 3 | Прокладка - кронштейн топливного бака | 1101117С50А | 2 | 2 | 3 | |||
| 4 | Пластиковая лента | 3724115-240 | 2 | 2 | 4 | |||
| 5 | Прокладка - зажимный ремень | 1101134С50А | 2 | 2 | 5 | |||
| 6 | Зажимный ремень в сборе - топливный бак | 1101135С50А | 1 | 1 | 6 | |||
| 7 | Уплотнительное кольцо | CQ72318T5 | 4 | 4 | 7 | |||
| 8 | Крышка топливного бака в сборе | 1103010-59А | 1 | 1 | 8 | |||
| 9 | Болт-для крепления кронштейна топливного бака | 1101133-363 | 4 | 4 | 9 | |||
| 10 | Болт крепления кронштейна топливного бака | 1101133-72А | 2 | 2 | 10 | |||
| 11 | Гайка | CQ34012 | 4 | 4 | 11 | |||
| 12 | Шайба | Q40112 | 2 | 2 | 12 | |||
| 13 | Шайба | Q40114 | 4 | 4 | 13 | |||
| 14 | Штифт | Q5004030 | 2 | 2 | 14 | |||
| 15 | Штифт | Q5101485 | 2 | 2 | 15 | |||
| 16 | Держатель зажима для ленты | 3724114-240 | 2 | 2 | 16 | |||
| 17 | Пустотелый болт | 1104061-367 | 2 | 2 | 17 | |||
| 18 | Впускной топливопровод в сборе между топливным баком и фильтром грубой очистки топлива | 1104120-80А | 1 | 1 | 18 | |||
| 19 | Впускной топливопровод в сборе между фильтром грубой очистки топлива и топливоподкачивающим насосом | 1104130-88U | 1 | 1 | 19 | |||
| 20 | Возвратный маслопровод в сборе | 1104250-80А | 1 | 1 | 20 | |||
| 21 | Ограничитель | 1104266-365 | 1 | 1 | 21 | |||
| 22 | Впускной и выпускной трубопроводы | 1104301-50А | 1 | 1 | 22 | |||
| 23 | Передняя бандажная лента в сборе - топливный бак | 1101130С50А | 1 | 1 | 23 |
