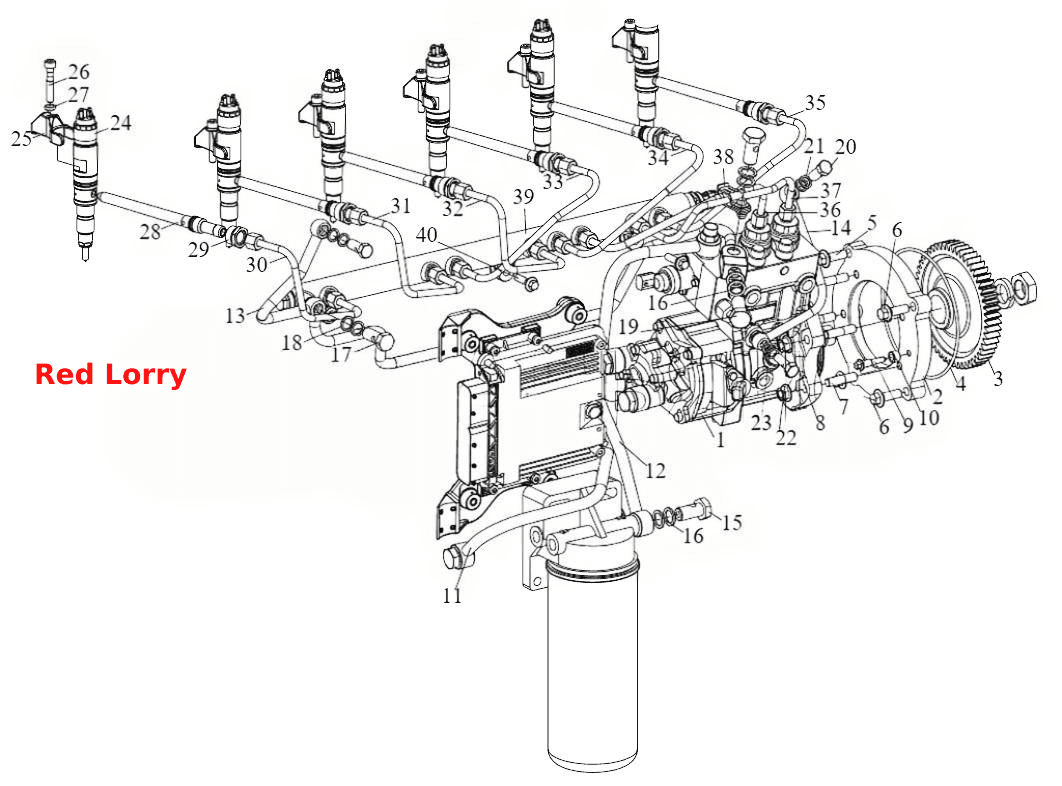

Система подачи топлива
100%
Название детали
Масляный насос высокого давления в сборе
Заводской номер
1111010-73D
Количество на модель
1
№
1
Название детали
Фланцевое соединение топливного насоса высокого давления
Заводской номер
1111228-81D
Количество на модель
1
№
2
Название детали
Приводная шестерня топливного насоса
Заводской номер
1111216-81D
Количество на модель
1
№
3
Название детали
О - образное резиновое кольцо для гидравлической
Заводской номер
CQ73421550C
Количество на модель
1
№
4
Название детали
O-ring
Заводской номер
GB3452.1
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
Q1841030
Количество на модель
2
№
5
Название детали
Болт M10x40
Заводской номер
Q1841040
Количество на модель
2
№
6
Название детали
Шпилька
Заводской номер
Q1201030
Количество на модель
4
№
7
Название детали
Болт
Заводской номер
CQ1201030
Количество на модель
4
№
7
Название детали
Орех
Заводской номер
CQ39610
Количество на модель
4
№
8
Название детали
Гайка
Заводской номер
Q32010
Количество на модель
4
№
8
Название детали
Фиксатор
Заводской номер
1111226-59D
Количество на модель
1
№
9
Название детали
Фиксатор
Заводской номер
1104089-630-0000
Количество на модель
1
№
9
Название детали
Муфта
Заводской номер
1104088-630-0000
Количество на модель
1
№
10
Название детали
Муфта
Заводской номер
1111227-59D
Количество на модель
1
№
10
Название детали
Впускной топливопровод в сборе между топливоподкачивающим насосом и фильтром тонкой очистки
Заводской номер
1104030-81D
Количество на модель
1
№
11
Название детали
Впускной топливопровод в сборе между топливоподкачивающим насосом и фильтром тонкой очистки
Заводской номер
1104030-М10-0000
Количество на модель
1
№
11
Название детали
Впускной топливопровод в сборе между фильтром тонкой очистки и топливным насосом высокого давления
Заводской номер
1104040-81D
Количество на модель
1
№
12
Название детали
Подводящий топливопровод в сборе- между фильтром и насосом высокого давления
Заводской номер
1104040-М10-0000
Количество на модель
1
№
12
Название детали
Возвратный маслопровод в сборе
Заводской номер
1104050-81D
Количество на модель
1
№
13
Название детали
Маслопровод в сборе
Заводской номер
1104070-81D
Количество на модель
1
№
14
Название детали
Шарнирный болт M16x1.5
Заводской номер
1104084-81D
Количество на модель
7
№
15
Название детали
Полый болт
Заводской номер
1104036-73D
Количество на модель
7
№
15
Название детали
Уплотнительное кольцо
Заводской номер
CQ72316T5
Количество на модель
16
№
16
Название детали
Шайба топливопровода низкого давления
Заводской номер
1104101-М11-051В
Количество на модель
16
№
16
Название детали
Пустотелый болт возвратного масляного трубопровода
Заводской номер
1104073-D6
Количество на модель
2
№
17
Название детали
Полый болт возвратного маслопровода
Заводской номер
1104083-81D
Количество на модель
2
№
17
Название детали
Комбинированная шайба
Заводской номер
Q/WC345514РВ
Количество на модель
4
№
18
Название детали
Уплотнительное кольцо
Заводской номер
CQ72314T5
Количество на модель
4
№
18
Название детали
Полый болт
Заводской номер
1117030-60D
Количество на модель
1
№
19
Название детали
Полый болт – маслопровод в сборе
Заводской номер
1104076-53D
Количество на модель
1
№
20
Название детали
Полый болт маслопровода в сборе
Заводской номер
1104082-81D
Количество на модель
1
№
20
Название детали
Уплотнительное кольцо
Заводской номер
CQ72312T5
Количество на модель
2
№
21
Название детали
Уплотнительное кольцо
Заводской номер
Q/WC345512PB
Количество на модель
2
№
21
Название детали
Полый болт масловпускного отверстия топливного насоса+C512
Заводской номер
1104081-81D
Количество на модель
1
№
22
Название детали
Полый болт – вход моторного масла насоса форсунки
Заводской номер
1104076-73D
Количество на модель
1
№
22
Название детали
Уплотнительное кольцо
Заводской номер
CQ72310T5
Количество на модель
2
№
23
Название детали
Уплотнительное кольцо
Заводской номер
Q/WC345510PB
Количество на модель
2
№
23
Название детали
Маслораспылитель в сборе
Заводской номер
1112010-51B
Количество на модель
6
№
24
Название детали
Маслораспылитель в сборе
Заводской номер
1112010-M10-0000
Количество на модель
6
№
24
Название детали
Прижим маслораспылителя
Заводской номер
1112011-81D
Количество на модель
6
№
25
Название детали
Болт прижимной планки форсунки
Заводской номер
1112013-81D
Количество на модель
6
№
26
Название детали
Сферическая шайба
Заводской номер
1112014-81D
Количество на модель
6
№
27
Название детали
Штуцер топливопровода высокого давления в сборе
Заводской номер
1112030-81D
Количество на модель
6
№
28
Название детали
Промежуточная гайка штуцера трубки высокого давления
Заводской номер
1112031-29D
Количество на модель
6
№
29
Название детали
Топливопровод высокого давления первого цилиндра в сборе
Заводской номер
1129010-81D
Количество на модель
1
№
30
Название детали
Топливопровод высокого давления второго цилиндра в сборе
Заводской номер
1129020-81D
Количество на модель
1
№
31
Название детали
Топливопровод высокого давления третьего цилиндра в сборе
Заводской номер
1129030-81D
Количество на модель
1
№
32
Название детали
Топливопровод высокого давления четвертого цилиндра в сборе
Заводской номер
1129040-81D
Количество на модель
1
№
33
Название детали
Топливопровод высокого давления пятого цилиндра в сборе
Заводской номер
1129050-81D
Количество на модель
1
№
34
Название детали
Топливопровод высокого давления шестого цилиндра в сборе
Заводской номер
1129060-81D
Количество на модель
1
№
35
Название детали
Топливопровод высокого давления в сборе между топливным насосом высокого давления и топливной рампой высокого давления
Заводской номер
1129070-81D
Количество на модель
1
№
36
Название детали
Топливопровод высокого давления в сборе II между топливным насосом высокого давления и топливной рампой высокого давления
Заводской номер
1129080-81D
Количество на модель
1
№
37
Название детали
Трубодержатель трубки высокого давления в сборе I
Заводской номер
1129090-73D
Количество на модель
1
№
38
Название детали
Топливная рампа высокого давления в сборе
Заводской номер
1129110-81D
Количество на модель
1
№
39
Название детали
Болт
Заводской номер
Q1840835
Количество на модель
3
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Масляный насос высокого давления в сборе | 1111010-73D | 1 | 1 | 1 | |||
| 2 | Фланцевое соединение топливного насоса высокого давления | 1111228-81D | 1 | 1 | 2 | |||
| 3 | Приводная шестерня топливного насоса | 1111216-81D | 1 | 1 | 3 | |||
| 4 | О - образное резиновое кольцо для гидравлической | CQ73421550C | 1 | 1 | 4 | |||
| 4 | O-ring | GB3452.1 | 1 | 1 | 4 | |||
| 5 | Болт | Q1841030 | 2 | 2 | 5 | |||
| 6 | Болт M10x40 | Q1841040 | 2 | 2 | 6 | |||
| 7 | Шпилька | Q1201030 | 4 | 4 | 7 | |||
| 7 | Болт | CQ1201030 | 4 | 4 | 7 | |||
| 8 | Орех | CQ39610 | 4 | 4 | 8 | |||
| 8 | Гайка | Q32010 | 4 | 4 | 8 | |||
| 9 | Фиксатор | 1111226-59D | 1 | 1 | 9 | |||
| 9 | Фиксатор | 1104089-630-0000 | 1 | 1 | 9 | |||
| 10 | Муфта | 1104088-630-0000 | 1 | 1 | 10 | |||
| 10 | Муфта | 1111227-59D | 1 | 1 | 10 | |||
| 11 | Впускной топливопровод в сборе между топливоподкачивающим насосом и фильтром тонкой очистки | 1104030-81D | 1 | 1 | 11 | |||
| 11 | Впускной топливопровод в сборе между топливоподкачивающим насосом и фильтром тонкой очистки | 1104030-М10-0000 | 1 | 1 | 11 | |||
| 12 | Впускной топливопровод в сборе между фильтром тонкой очистки и топливным насосом высокого давления | 1104040-81D | 1 | 1 | 12 | |||
| 12 | Подводящий топливопровод в сборе- между фильтром и насосом высокого давления | 1104040-М10-0000 | 1 | 1 | 12 | |||
| 13 | Возвратный маслопровод в сборе | 1104050-81D | 1 | 1 | 13 | |||
| 14 | Маслопровод в сборе | 1104070-81D | 1 | 1 | 14 | |||
| 15 | Шарнирный болт M16x1.5 | 1104084-81D | 7 | 7 | 15 | |||
| 15 | Полый болт | 1104036-73D | 7 | 7 | 15 | |||
| 16 | Уплотнительное кольцо | CQ72316T5 | 16 | 16 | 16 | |||
| 16 | Шайба топливопровода низкого давления | 1104101-М11-051В | 16 | 16 | 16 | |||
| 17 | Пустотелый болт возвратного масляного трубопровода | 1104073-D6 | 2 | 2 | 17 | |||
| 17 | Полый болт возвратного маслопровода | 1104083-81D | 2 | 2 | 17 | |||
| 18 | Комбинированная шайба | Q/WC345514РВ | 4 | 4 | 18 | |||
| 18 | Уплотнительное кольцо | CQ72314T5 | 4 | 4 | 18 | |||
| 19 | Полый болт | 1117030-60D | 1 | 1 | 19 | |||
| 20 | Полый болт – маслопровод в сборе | 1104076-53D | 1 | 1 | 20 | |||
| 20 | Полый болт маслопровода в сборе | 1104082-81D | 1 | 1 | 20 | |||
| 21 | Уплотнительное кольцо | CQ72312T5 | 2 | 2 | 21 | |||
| 21 | Уплотнительное кольцо | Q/WC345512PB | 2 | 2 | 21 | |||
| 22 | Полый болт масловпускного отверстия топливного насоса+C512 | 1104081-81D | 1 | 1 | 22 | |||
| 22 | Полый болт – вход моторного масла насоса форсунки | 1104076-73D | 1 | 1 | 22 | |||
| 23 | Уплотнительное кольцо | CQ72310T5 | 2 | 2 | 23 | |||
| 23 | Уплотнительное кольцо | Q/WC345510PB | 2 | 2 | 23 | |||
| 24 | Маслораспылитель в сборе | 1112010-51B | 6 | 6 | 24 | |||
| 24 | Маслораспылитель в сборе | 1112010-M10-0000 | 6 | 6 | 24 | |||
| 25 | Прижим маслораспылителя | 1112011-81D | 6 | 6 | 25 | |||
| 26 | Болт прижимной планки форсунки | 1112013-81D | 6 | 6 | 26 | |||
| 27 | Сферическая шайба | 1112014-81D | 6 | 6 | 27 | |||
| 28 | Штуцер топливопровода высокого давления в сборе | 1112030-81D | 6 | 6 | 28 | |||
| 29 | Промежуточная гайка штуцера трубки высокого давления | 1112031-29D | 6 | 6 | 29 | |||
| 30 | Топливопровод высокого давления первого цилиндра в сборе | 1129010-81D | 1 | 1 | 30 | |||
| 31 | Топливопровод высокого давления второго цилиндра в сборе | 1129020-81D | 1 | 1 | 31 | |||
| 32 | Топливопровод высокого давления третьего цилиндра в сборе | 1129030-81D | 1 | 1 | 32 | |||
| 33 | Топливопровод высокого давления четвертого цилиндра в сборе | 1129040-81D | 1 | 1 | 33 | |||
| 34 | Топливопровод высокого давления пятого цилиндра в сборе | 1129050-81D | 1 | 1 | 34 | |||
| 35 | Топливопровод высокого давления шестого цилиндра в сборе | 1129060-81D | 1 | 1 | 35 | |||
| 36 | Топливопровод высокого давления в сборе между топливным насосом высокого давления и топливной рампой высокого давления | 1129070-81D | 1 | 1 | 36 | |||
| 37 | Топливопровод высокого давления в сборе II между топливным насосом высокого давления и топливной рампой высокого давления | 1129080-81D | 1 | 1 | 37 | |||
| 38 | Трубодержатель трубки высокого давления в сборе I | 1129090-73D | 1 | 1 | 38 | |||
| 39 | Топливная рампа высокого давления в сборе | 1129110-81D | 1 | 1 | 39 | |||
| 40 | Болт | Q1840835 | 3 | 3 | 40 |
