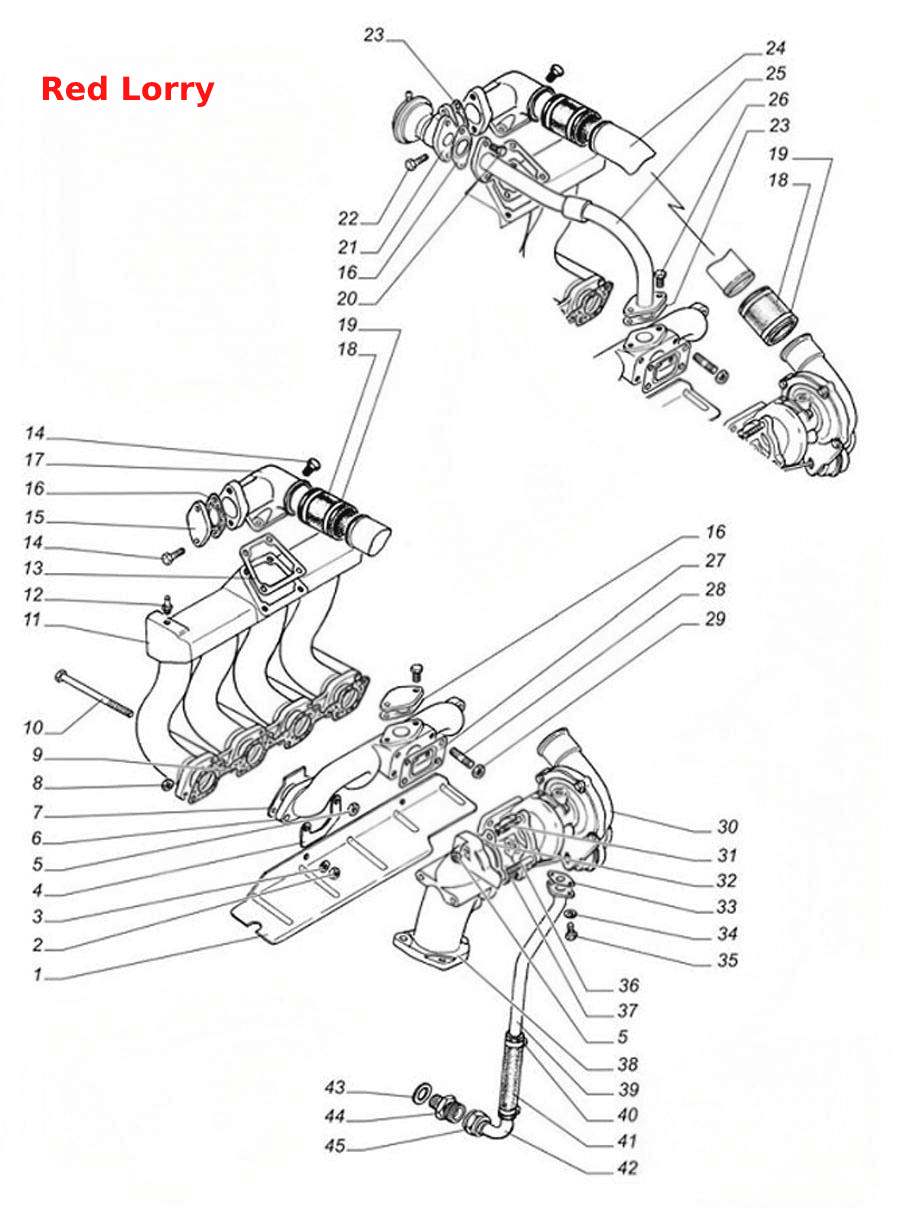

Труба впускная и коллектор выпускной, турбокомпрессор система рециркуляции отработавших газов
100%
Название детали
Кожух коллектора
Заводской номер
560.1008190
Количество на модель
1
№
1
Название детали
Орех М
Заводской номер
250508-П29
Количество на модель
2
№
2
Название детали
Шайба 6 ОСТ 37.001.144-96
Заводской номер
252004-П29
Количество на модель
2
№
3
Название детали
Пластина коллектора
Заводской номер
560.1008059
Количество на модель
4
№
4
Название детали
Гайка М8 самостопорящаяся
Заводской номер
562.1118611
Количество на модель
13
№
5
Название детали
Коллектор выпускной
Заводской номер
560.1008025
Количество на модель
1
№
6
Название детали
Прокладка коллектора
Заводской номер
560.1008027
Количество на модель
4
№
7
Название детали
Гайка М ГОСТ Р
Заводской номер
4599551-819
Количество на модель
4
№
8
Название детали
Прокладка впускной трубы
Заводской номер
560.1008080
Количество на модель
1
№
9
Название детали
Болт Mx
Заводской номер
560.1008119
Количество на модель
4
№
10
Название детали
Труба впускная
Заводской номер
560.1008015
Количество на модель
1
№
11
Название детали
Штуцер
Заводской номер
560.1118386-01
Количество на модель
1
№
12
Название детали
Прокладка нагнетательного патрубка
Заводской номер
560.1118414
Количество на модель
1
№
13
Название детали
Болт Mx
Заводской номер
290724-71
Количество на модель
4
№
14
Название детали
Заглушка нагнетательного патрубка
Заводской номер
560.1118523
Количество на модель
№
15
Название детали
Прокладка заглушки
Заводской номер
560.1118521
Количество на модель
2
№
16
Название детали
Патрубок нагнетательный впускной трубы
Заводской номер
560.1118512
Количество на модель
1
№
17
Название детали
Шланг нагнетательный
Заводской номер
560.1118411
Количество на модель
2
№
18
Название детали
Шланг соединительный
Заводской номер
3302-1172411
Количество на модель
№
18
Название детали
Хомут
Заводской номер
ТОRRО40-60/9-С7W1
Количество на модель
4
№
19
Название детали
Хомут ТУ-
Заводской номер
ТВОС-049.001-06
Количество на модель
4
№
19
Название детали
Хомут ТО-
Заводской номер
00.10.00-05
Количество на модель
4
№
19
Название детали
Болт М8-6gх22 ОСТ 37.001.123-96
Заводской номер
201457-П29
Количество на модель
2
№
20
Название детали
Клапан рециркуляции (ДС)
Заводской номер
2203626/0
Количество на модель
1
№
21
Название детали
Клапан рециркуляции
Заводской номер
РКНУ.1213008
Количество на модель
1
№
21
Название детали
Клапан рециркуляции
Заводской номер
460.1213010
Количество на модель
1
№
21
Название детали
Болт Mx
Заводской номер
290028-71
Количество на модель
2
№
22
Название детали
прокладка
Заводской номер
560.1118521-10
Количество на модель
1
№
23
Название детали
Труба нагнетательная
Заводской номер
560.1118510
Количество на модель
1
№
24
Название детали
Трубка рециркуляции
Заводской номер
000.4859.45.000
Количество на модель
1
№
25
Название детали
Трубка рециркуляции
Заводской номер
2203610/1
Количество на модель
1
№
25
Название детали
Болт Mx
Заводской номер
560.1213023
Количество на модель
2
№
26
Название детали
Прокладка турбокомпрессора
Заводской номер
560.1118410
Количество на модель
1
№
27
Название детали
Шпилька Мх
Заводской номер
560.1118605
Количество на модель
4
№
28
Название детали
Орех М
Заводской номер
560.1118611
Количество на модель
4
№
29
Название детали
Турбокомпрессор К GАА ( ОДС)
Заводской номер
2203505/0
Количество на модель
1
№
30
Название детали
Турбокомпрессор С
Заводской номер
С12-91
Количество на модель
1
№
30
Название детали
Шпилька Мх
Заводской номер
560.1118603
Количество на модель
1
№
31
Название детали
Прокладка выпускного патрубка
Заводской номер
560.1008109
Количество на модель
1
№
32
Название детали
Прокладка фланца трубки слива
Заводской номер
560.1118358
Количество на модель
1
№
33
Название детали
Шайба 6Т ОСТ 37.001.115-75
Заводской номер
252134-П2
Количество на модель
2
№
34
Название детали
Болт М6х20 (3802331/0)
Заводской номер
290532-71
Количество на модель
2
№
35
Название детали
Шпилька М хСп/- х
Заводской номер
560.1118617
Количество на модель
2
№
36
Название детали
Шпилька М8х30
Заводской номер
560.1008301
Количество на модель
2
№
37
Название детали
Патрубок выпускной
Заводской номер
560.1008108
Количество на модель
1
№
38
Название детали
Трубка слива с фланцем
Заводской номер
560.1118340-10
Количество на модель
1
№
39
Название детали
Хомут
Заводской номер
ТОRRО16-27/9-С6W1
Количество на модель
2
№
40
Название детали
Хомут ТО-
Заводской номер
00.10.00-01
Количество на модель
2
№
40
Название детали
Шланг слива масла из турбокомпрессора
Заводской номер
560.1118373-10
Количество на модель
1
№
41
Название детали
Труба соединительная с ниппелем
Заводской номер
4301-8120050
Количество на модель
1
№
42
Название детали
прокладка
Заводской номер
560.1118361
Количество на модель
1
№
43
Название детали
Штуцер слива
Заводской номер
560.1118350
Количество на модель
1
№
44
Название детали
Гаечный ключ
Заводской номер
3306-8120052
Количество на модель
1
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кожух коллектора | 560.1008190 | 1 | 1 | 1 | |||
| 2 | Орех М | 250508-П29 | 2 | 2 | 2 | |||
| 3 | Шайба 6 ОСТ 37.001.144-96 | 252004-П29 | 2 | 2 | 3 | |||
| 4 | Пластина коллектора | 560.1008059 | 4 | 4 | 4 | |||
| 5 | Гайка М8 самостопорящаяся | 562.1118611 | 13 | 13 | 5 | |||
| 6 | Коллектор выпускной | 560.1008025 | 1 | 1 | 6 | |||
| 7 | Прокладка коллектора | 560.1008027 | 4 | 4 | 7 | |||
| 8 | Гайка М ГОСТ Р | 4599551-819 | 4 | 4 | 8 | |||
| 9 | Прокладка впускной трубы | 560.1008080 | 1 | 1 | 9 | |||
| 10 | Болт Mx | 560.1008119 | 4 | 4 | 10 | |||
| 11 | Труба впускная | 560.1008015 | 1 | 1 | 11 | |||
| 12 | Штуцер | 560.1118386-01 | 1 | 1 | 12 | |||
| 13 | Прокладка нагнетательного патрубка | 560.1118414 | 1 | 1 | 13 | |||
| 14 | Болт Mx | 290724-71 | 4 | 4 | 14 | |||
| 15 | Заглушка нагнетательного патрубка | 560.1118523 | 15 | |||||
| 16 | Прокладка заглушки | 560.1118521 | 2 | 2 | 16 | |||
| 17 | Патрубок нагнетательный впускной трубы | 560.1118512 | 1 | 1 | 17 | |||
| 18 | Шланг нагнетательный | 560.1118411 | 2 | 2 | 18 | |||
| 18 | Шланг соединительный | 3302-1172411 | 18 | |||||
| 19 | Хомут | ТОRRО40-60/9-С7W1 | 4 | 4 | 19 | |||
| 19 | Хомут ТУ- | ТВОС-049.001-06 | 4 | 4 | 19 | |||
| 19 | Хомут ТО- | 00.10.00-05 | 4 | 4 | 19 | |||
| 20 | Болт М8-6gх22 ОСТ 37.001.123-96 | 201457-П29 | 2 | 2 | 20 | |||
| 21 | Клапан рециркуляции (ДС) | 2203626/0 | 1 | 1 | 21 | |||
| 21 | Клапан рециркуляции | РКНУ.1213008 | 1 | 1 | 21 | |||
| 21 | Клапан рециркуляции | 460.1213010 | 1 | 1 | 21 | |||
| 22 | Болт Mx | 290028-71 | 2 | 2 | 22 | |||
| 23 | прокладка | 560.1118521-10 | 1 | 1 | 23 | |||
| 24 | Труба нагнетательная | 560.1118510 | 1 | 1 | 24 | |||
| 25 | Трубка рециркуляции | 000.4859.45.000 | 1 | 1 | 25 | |||
| 25 | Трубка рециркуляции | 2203610/1 | 1 | 1 | 25 | |||
| 26 | Болт Mx | 560.1213023 | 2 | 2 | 26 | |||
| 27 | Прокладка турбокомпрессора | 560.1118410 | 1 | 1 | 27 | |||
| 28 | Шпилька Мх | 560.1118605 | 4 | 4 | 28 | |||
| 29 | Орех М | 560.1118611 | 4 | 4 | 29 | |||
| 30 | Турбокомпрессор К GАА ( ОДС) | 2203505/0 | 1 | 1 | 30 | |||
| 30 | Турбокомпрессор С | С12-91 | 1 | 1 | 30 | |||
| 31 | Шпилька Мх | 560.1118603 | 1 | 1 | 31 | |||
| 32 | Прокладка выпускного патрубка | 560.1008109 | 1 | 1 | 32 | |||
| 33 | Прокладка фланца трубки слива | 560.1118358 | 1 | 1 | 33 | |||
| 34 | Шайба 6Т ОСТ 37.001.115-75 | 252134-П2 | 2 | 2 | 34 | |||
| 35 | Болт М6х20 (3802331/0) | 290532-71 | 2 | 2 | 35 | |||
| 36 | Шпилька М хСп/- х | 560.1118617 | 2 | 2 | 36 | |||
| 37 | Шпилька М8х30 | 560.1008301 | 2 | 2 | 37 | |||
| 38 | Патрубок выпускной | 560.1008108 | 1 | 1 | 38 | |||
| 39 | Трубка слива с фланцем | 560.1118340-10 | 1 | 1 | 39 | |||
| 40 | Хомут | ТОRRО16-27/9-С6W1 | 2 | 2 | 40 | |||
| 40 | Хомут ТО- | 00.10.00-01 | 2 | 2 | 40 | |||
| 41 | Шланг слива масла из турбокомпрессора | 560.1118373-10 | 1 | 1 | 41 | |||
| 42 | Труба соединительная с ниппелем | 4301-8120050 | 1 | 1 | 42 | |||
| 43 | прокладка | 560.1118361 | 1 | 1 | 43 | |||
| 44 | Штуцер слива | 560.1118350 | 1 | 1 | 44 | |||
| 45 | Гаечный ключ | 3306-8120052 | 1 | 1 | 45 |
