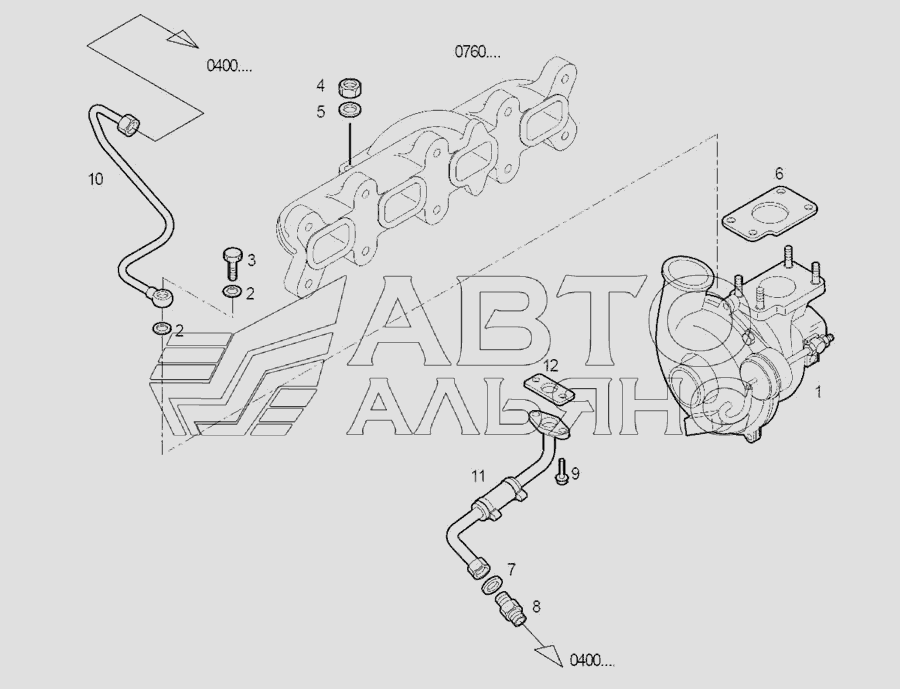

Турбокомпрессор
100%
Название детали
Турбокомпрессор в сборе
Заводской номер
504136783
Количество на модель
1
№
1
Название детали
уплотнения (уплотнительные прокладки) 12x18 мм, = мм
Заводской номер
10296160
Количество на модель
2
№
2
Название детали
горловина под резьбовую пробку
Заводской номер
504081281
Количество на модель
1
№
3
Название детали
шестигранная гайка М
Заводской номер
500322677
Количество на модель
4
№
4
Название детали
Шайба (D=хмм)
Заводской номер
17094914
Количество на модель
4
№
5
Название детали
Прокладка выпускного коллектора
Заводской номер
500378462
Количество на модель
1
№
6
Название детали
прокладка х х мм
Заводской номер
11270460
Количество на модель
1
№
7
Название детали
горловина под резьбовую пробку
Заводской номер
504102023
Количество на модель
1
№
8
Название детали
болт (винт) с шестигранной головкой М х мм
Заводской номер
16585825
Количество на модель
2
№
9
Название детали
маслопровод подачи масла к турбине
Заводской номер
504044738
Количество на модель
1
№
10
Название детали
маслопровод слива масла из турбины
Заводской номер
504106695
Количество на модель
1
№
11
Название детали
плоское \неподвижное\ уплотнение двигателя
Заводской номер
500370706
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Турбокомпрессор в сборе | 504136783 | 1 | 1 | 1 | |||
| 2 | уплотнения (уплотнительные прокладки) 12x18 мм, = мм | 10296160 | 2 | 2 | 2 | |||
| 3 | горловина под резьбовую пробку | 504081281 | 1 | 1 | 3 | |||
| 4 | шестигранная гайка М | 500322677 | 4 | 4 | 4 | |||
| 5 | Шайба (D=хмм) | 17094914 | 4 | 4 | 5 | |||
| 6 | Прокладка выпускного коллектора | 500378462 | 1 | 1 | 6 | |||
| 7 | прокладка х х мм | 11270460 | 1 | 1 | 7 | |||
| 8 | горловина под резьбовую пробку | 504102023 | 1 | 1 | 8 | |||
| 9 | болт (винт) с шестигранной головкой М х мм | 16585825 | 2 | 2 | 9 | |||
| 10 | маслопровод подачи масла к турбине | 504044738 | 1 | 1 | 10 | |||
| 11 | маслопровод слива масла из турбины | 504106695 | 1 | 1 | 11 | |||
| 12 | плоское \неподвижное\ уплотнение двигателя | 500370706 | 1 | 1 | 12 |
