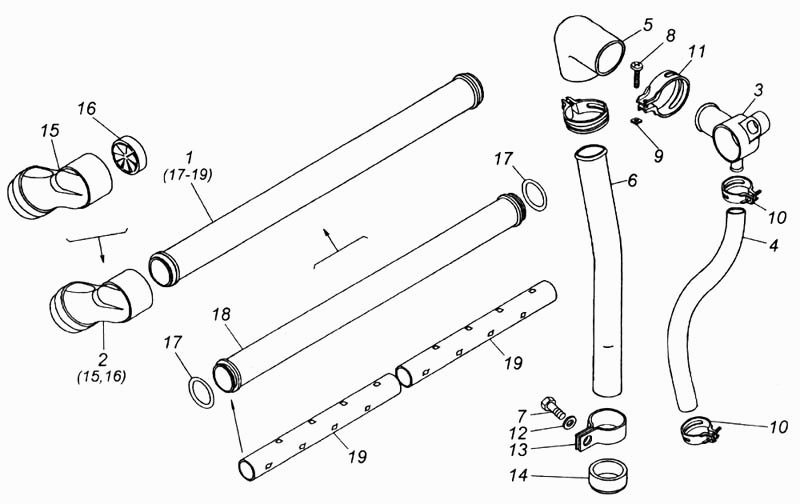

Установка системы вентиляции
100%
Название детали
Трубка сапуна с втулкой
Заводской номер
740.1014498
Количество на модель
1
№
1
Название детали
Угольник сапуна
Заводской номер
7406.1014504
Количество на модель
1
№
2
Название детали
Патрубок сапуна
Заводской номер
740.1014122-20
Количество на модель
1
№
3
Название детали
Трубка слива масла
Заводской номер
740.1014132
Количество на модель
1
№
4
Название детали
Патрубок переходной
Заводской номер
740.1014138
Количество на модель
1
№
5
Название детали
Трубка отвода газов
Заводской номер
740.1014148-30
Количество на модель
1
№
6
Название детали
Болт М12х1,25-6gх25
Заводской номер
1/55403/21
Количество на модель
1
№
7
Название детали
Винт
Заводской номер
1/32698/01
Количество на модель
2
№
8
Название детали
Гайка MH
Заводской номер
1/01969/01
Количество на модель
2
№
9
Название детали
Хомут в сборе
Заводской номер
1/01687/90
Количество на модель
2
№
10
Название детали
Хомут диаметром
Заводской номер
1/01735/01
Количество на модель
2
№
11
Название детали
Шайба 12 пружинная
Заводской номер
1/05170/73
Количество на модель
1
№
12
Название детали
Кляммер 30
Заводской номер
870925
Количество на модель
1
№
13
Название детали
Заглушка взамен поз.3
Заводской номер
870829
Количество на модель
1
№
14
Название детали
Угольник сапуна
Заводской номер
7406.1014506
Количество на модель
1
№
15
Название детали
Крыльчатка
Заводской номер
740.1014508
Количество на модель
1
№
16
Название детали
Кольцо уплотнительное
Заводской номер
740.1014494
Количество на модель
2
№
17
Название детали
Мыльная трубка
Заводской номер
740.1014500-10
Количество на модель
1
№
18
Название детали
Втулка внутренняя
Заводской номер
740.1014502
Количество на модель
2
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка сапуна с втулкой | 740.1014498 | 1 | 1 | 1 | |||
| 2 | Угольник сапуна | 7406.1014504 | 1 | 1 | 2 | |||
| 3 | Патрубок сапуна | 740.1014122-20 | 1 | 1 | 3 | |||
| 4 | Трубка слива масла | 740.1014132 | 1 | 1 | 4 | |||
| 5 | Патрубок переходной | 740.1014138 | 1 | 1 | 5 | |||
| 6 | Трубка отвода газов | 740.1014148-30 | 1 | 1 | 6 | |||
| 7 | Болт М12х1,25-6gх25 | 1/55403/21 | 1 | 1 | 7 | |||
| 8 | Винт | 1/32698/01 | 2 | 2 | 8 | |||
| 9 | Гайка MH | 1/01969/01 | 2 | 2 | 9 | |||
| 10 | Хомут в сборе | 1/01687/90 | 2 | 2 | 10 | |||
| 11 | Хомут диаметром | 1/01735/01 | 2 | 2 | 11 | |||
| 12 | Шайба 12 пружинная | 1/05170/73 | 1 | 1 | 12 | |||
| 13 | Кляммер 30 | 870925 | 1 | 1 | 13 | |||
| 14 | Заглушка взамен поз.3 | 870829 | 1 | 1 | 14 | |||
| 15 | Угольник сапуна | 7406.1014506 | 1 | 1 | 15 | |||
| 16 | Крыльчатка | 740.1014508 | 1 | 1 | 16 | |||
| 17 | Кольцо уплотнительное | 740.1014494 | 2 | 2 | 17 | |||
| 18 | Мыльная трубка | 740.1014500-10 | 1 | 1 | 18 | |||
| 19 | Втулка внутренняя | 740.1014502 | 2 | 2 | 19 |
