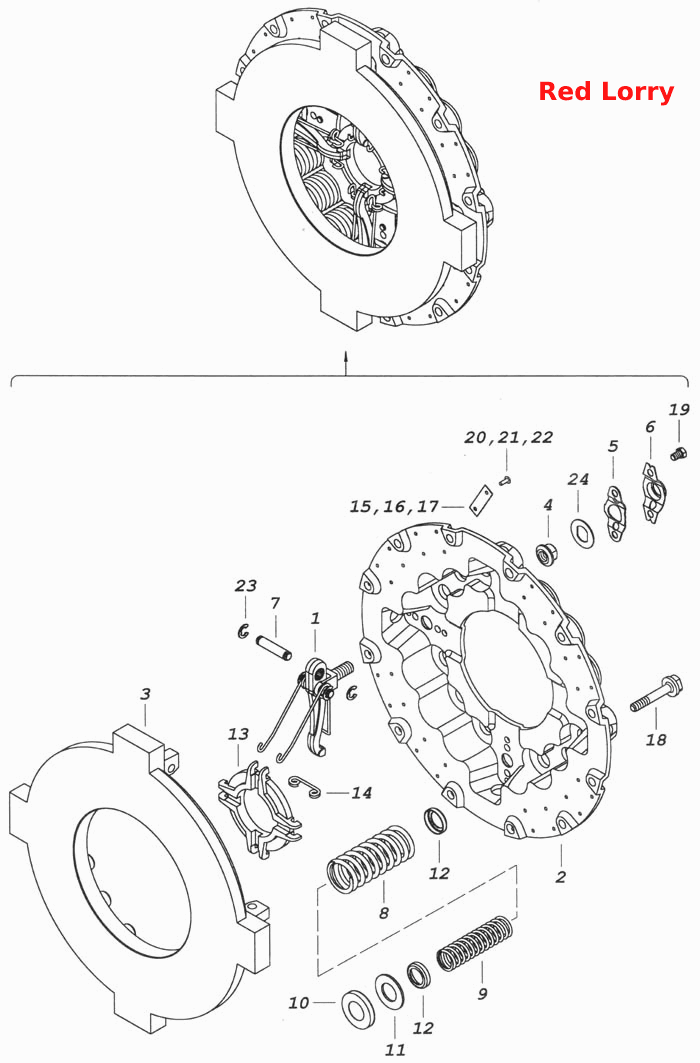

- Диск нажимной сцепления с кожухом
100%
Название детали
Рычаг оттяжной в сборе
Заводской номер
14.1601086
Количество на модель
4
№
1
Название детали
Кожух с балансировочными пластинами в сборе
Заводской номер
14.1601122
Количество на модель
1
№
2
Название детали
Диск нажимной сцепления
Заводской номер
142.1601093-10
Количество на модель
1
№
3
Название детали
Гайка регулировочная
Заводской номер
14.1601109
Количество на модель
4
№
4
Название детали
Пластина опорная регулировочной гайки
Заводской номер
14.1601110
Количество на модель
4
№
5
Название детали
Пластина запорная
Заводской номер
14.1601111
Количество на модель
4
№
6
Название детали
Ось рычага нажимного диска
Заводской номер
14.1601113
Количество на модель
4
№
7
Название детали
Пружина нажимная
Заводской номер
14.1601115-10
Количество на модель
12
№
8
Название детали
Пружина нажимная внутренняя
Заводской номер
142.1601116
Количество на модель
12
№
9
Название детали
Шайба прокладки нажимной пружины
Заводской номер
142.1601117
Количество на модель
12
№
10
Название детали
Прокладка нажимной пружины
Заводской номер
142.1601118
Количество на модель
12
№
11
Название детали
Шайба центрирующая нажимной пружины
Заводской номер
142.1601119
Количество на модель
24
№
12
Название детали
Кольцо упорное
Заводской номер
14.1601120
Количество на модель
1
№
13
Название детали
Петля пружины
Заводской номер
14.1601275
Количество на модель
4
№
14
Название детали
Пластина балансировочная
Заводской номер
14.1601318
Количество на модель
№
15
Название детали
Пластина балансировочная
Заводской номер
14.1601318-10
Количество на модель
№
16
Название детали
Пластина балансировочная
Заводской номер
14.1601318-20
Количество на модель
№
17
Название детали
Болт стяжной нажимного диска с кожухом в сборе (транспортный)
Заводской номер
14.1601340
Количество на модель
4
№
18
Название детали
Болт M- x
Заводской номер
1/60430/21
Количество на модель
8
№
19
Название детали
Заклепка
Заводской номер
1/05327/03
Количество на модель
№
20
Название детали
Заклепка 4х12
Заводской номер
1/05328/03
Количество на модель
№
21
Название детали
Заклепка 4х14
Заводской номер
1/05329/03
Количество на модель
№
22
Название детали
Шайба стопорная 9х18,5х1,1
Заводской номер
1/10880/76
Количество на модель
8
№
23
Название детали
Шайба стопорная 21х37х1,2
Заводской номер
870865
Количество на модель
4
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рычаг оттяжной в сборе | 14.1601086 | 4 | 4 | 1 | |||
| 2 | Кожух с балансировочными пластинами в сборе | 14.1601122 | 1 | 1 | 2 | |||
| 3 | Диск нажимной сцепления | 142.1601093-10 | 1 | 1 | 3 | |||
| 4 | Гайка регулировочная | 14.1601109 | 4 | 4 | 4 | |||
| 5 | Пластина опорная регулировочной гайки | 14.1601110 | 4 | 4 | 5 | |||
| 6 | Пластина запорная | 14.1601111 | 4 | 4 | 6 | |||
| 7 | Ось рычага нажимного диска | 14.1601113 | 4 | 4 | 7 | |||
| 8 | Пружина нажимная | 14.1601115-10 | 12 | 12 | 8 | |||
| 9 | Пружина нажимная внутренняя | 142.1601116 | 12 | 12 | 9 | |||
| 10 | Шайба прокладки нажимной пружины | 142.1601117 | 12 | 12 | 10 | |||
| 11 | Прокладка нажимной пружины | 142.1601118 | 12 | 12 | 11 | |||
| 12 | Шайба центрирующая нажимной пружины | 142.1601119 | 24 | 24 | 12 | |||
| 13 | Кольцо упорное | 14.1601120 | 1 | 1 | 13 | |||
| 14 | Петля пружины | 14.1601275 | 4 | 4 | 14 | |||
| 15 | Пластина балансировочная | 14.1601318 | 15 | |||||
| 16 | Пластина балансировочная | 14.1601318-10 | 16 | |||||
| 17 | Пластина балансировочная | 14.1601318-20 | 17 | |||||
| 18 | Болт стяжной нажимного диска с кожухом в сборе (транспортный) | 14.1601340 | 4 | 4 | 18 | |||
| 19 | Болт M- x | 1/60430/21 | 8 | 8 | 19 | |||
| 20 | Заклепка | 1/05327/03 | 20 | |||||
| 21 | Заклепка 4х12 | 1/05328/03 | 21 | |||||
| 22 | Заклепка 4х14 | 1/05329/03 | 22 | |||||
| 23 | Шайба стопорная 9х18,5х1,1 | 1/10880/76 | 8 | 8 | 23 | |||
| 24 | Шайба стопорная 21х37х1,2 | 870865 | 4 | 4 | 24 |
