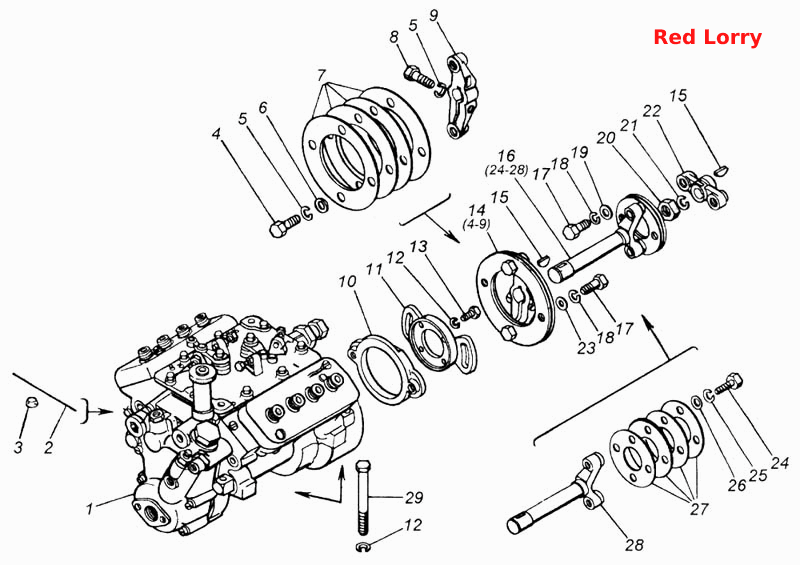

Установка и привод ТНВД
100%
Название детали
Топливный насос высокого давления в сборе
Заводской номер
334.1111005
Количество на модель
1
№
1
Название детали
Шплинт-проволока диаметр 0,5х200
Заводской номер
870701-П29
Количество на модель
1
№
2
Название детали
Пломба
Заводской номер
33.1110117
Количество на модель
1
№
3
Название детали
Болт М10х1,25-6gх25
Заводской номер
1/59707/31
Количество на модель
2
№
4
Название детали
Шайба 10 пружинная
Заводской номер
1/05168/73
Количество на модель
3
№
5
Название детали
Шайба плоская 10,6х18х2
Заводской номер
1/26386/01
Количество на модель
2
№
6
Название детали
Пластина ведущей полумуфты передняя
Заводской номер
740.1029274
Количество на модель
4
№
7
Название детали
Болт М10х1,25-6gх35
Заводской номер
1/59709/31
Количество на модель
1
№
8
Название детали
Фланец ведущей полумуфты передний
Заводской номер
740.1029264
Количество на модель
1
№
9
Название детали
Полумуфта ведомая топливного насоса
Заводской номер
740.1029286
Количество на модель
1
№
10
Название детали
Фланец ведомой полумуфты привода топливного насоса
Заводской номер
740.1029288
Количество на модель
1
№
11
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/73
Количество на модель
8
№
12
Название детали
Болт М8-6gх20
Заводской номер
1/60434/21
Количество на модель
4
№
13
Название детали
Фланец передний в сборе
Заводской номер
740.1029262
Количество на модель
1
№
14
Название детали
Шпонка 5х7,5 сегментная
Заводской номер
870810
Количество на модель
2
№
15
Название детали
Полумуфта ведущая в сборе
Заводской номер
740.1029260
Количество на модель
1
№
16
Название детали
Гайка низкая М14х1,5-6Н
Заводской номер
1/07913/11
Количество на модель
1
№
20
Название детали
Шайба 14 пружинная
Заводской номер
1/05171/77
Количество на модель
1
№
21
Название детали
Фланец ведущей полумуфты задний
Заводской номер
740.1029270
Количество на модель
1
№
22
Название детали
Шайба плоская 10,2х25х2
Заводской номер
1/26468/01
Количество на модель
2
№
23
Название детали
Пластина ведущей полумуфты задняя
Заводской номер
740.1029272
Количество на модель
4
№
27
Название детали
Полумуфта ведущая привода топливного насоса
Заводской номер
740.1029268
Количество на модель
1
№
28
Название детали
Болт M- x
Заводской номер
1/60448/21
Количество на модель
4
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Топливный насос высокого давления в сборе | 334.1111005 | 1 | 1 | 1 | |||
| 2 | Шплинт-проволока диаметр 0,5х200 | 870701-П29 | 1 | 1 | 2 | |||
| 3 | Пломба | 33.1110117 | 1 | 1 | 3 | |||
| 4 | Болт М10х1,25-6gх25 | 1/59707/31 | 2 | 2 | 4 | |||
| 5 | Шайба 10 пружинная | 1/05168/73 | 3 | 3 | 5 | |||
| 6 | Шайба плоская 10,6х18х2 | 1/26386/01 | 2 | 2 | 6 | |||
| 7 | Пластина ведущей полумуфты передняя | 740.1029274 | 4 | 4 | 7 | |||
| 8 | Болт М10х1,25-6gх35 | 1/59709/31 | 1 | 1 | 8 | |||
| 9 | Фланец ведущей полумуфты передний | 740.1029264 | 1 | 1 | 9 | |||
| 10 | Полумуфта ведомая топливного насоса | 740.1029286 | 1 | 1 | 10 | |||
| 11 | Фланец ведомой полумуфты привода топливного насоса | 740.1029288 | 1 | 1 | 11 | |||
| 12 | Шайба 8 пружинная | 1/05166/73 | 8 | 8 | 12 | |||
| 13 | Болт М8-6gх20 | 1/60434/21 | 4 | 4 | 13 | |||
| 14 | Фланец передний в сборе | 740.1029262 | 1 | 1 | 14 | |||
| 15 | Шпонка 5х7,5 сегментная | 870810 | 2 | 2 | 15 | |||
| 16 | Полумуфта ведущая в сборе | 740.1029260 | 1 | 1 | 16 | |||
| 20 | Гайка низкая М14х1,5-6Н | 1/07913/11 | 1 | 1 | 20 | |||
| 21 | Шайба 14 пружинная | 1/05171/77 | 1 | 1 | 21 | |||
| 22 | Фланец ведущей полумуфты задний | 740.1029270 | 1 | 1 | 22 | |||
| 23 | Шайба плоская 10,2х25х2 | 1/26468/01 | 2 | 2 | 23 | |||
| 27 | Пластина ведущей полумуфты задняя | 740.1029272 | 4 | 4 | 27 | |||
| 28 | Полумуфта ведущая привода топливного насоса | 740.1029268 | 1 | 1 | 28 | |||
| 29 | Болт M- x | 1/60448/21 | 4 | 4 | 29 |
