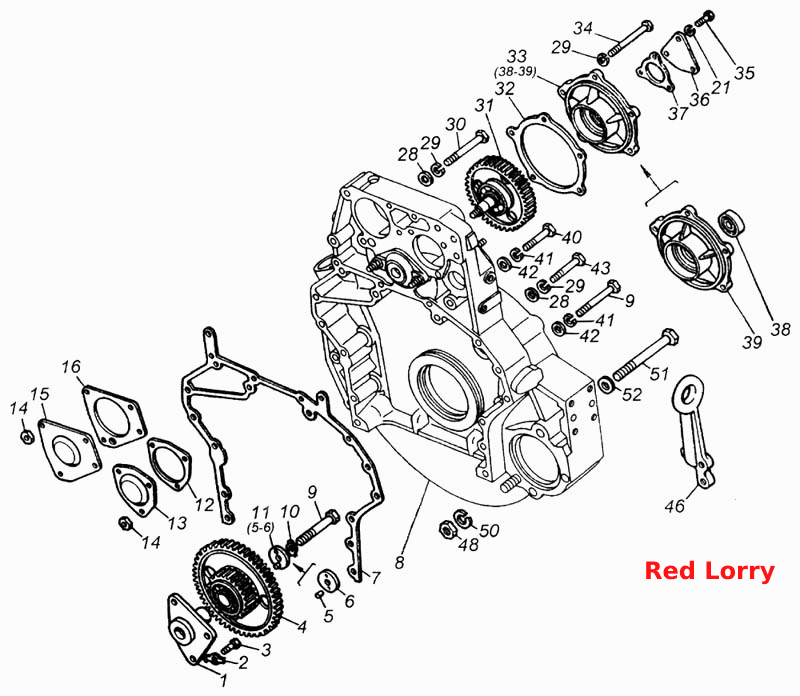

Установка картера маховика
100%
Название детали
Ось ведущей шестерни распределительного вала
Заводской номер
740.1029128
Количество на модель
1
№
1
Название детали
Шпилька Мххх
Заводской номер
1/35433/21
Количество на модель
3
№
2
Название детали
Болт М10х1,25-6gх25
Заводской номер
1/59707/31
Количество на модель
3
№
3
Название детали
Шестерня ведущая в сборе
Заводской номер
740.1029114
Количество на модель
1
№
4
Название детали
Штифт 5Х12 установочный
Заводской номер
870768
Количество на модель
1
№
5
Название детали
Шайба упорная
Заводской номер
740.1029142
Количество на модель
1
№
6
Название детали
Прокладка картера маховика
Заводской номер
740.1002314-10
Количество на модель
1
№
7
Название детали
Картер маховика в сборе
Заводской номер
7403.1002310-10
Количество на модель
1
№
8
Название детали
Болт ТЕМ12х1,25-6gх90
Заводской номер
1/55415/31
Количество на модель
7
№
9
Название детали
Шайба замковая 12
Заводской номер
870852
Количество на модель
1
№
10
Название детали
Шайба упорная в сборе
Заводской номер
740.1029140
Количество на модель
1
№
11
Название детали
Прокладка насоса гидроусилителя руля
Заводской номер
740.3407032
Количество на модель
1
№
12
Название детали
Прокладка
Заводской номер
740.3407034
Количество на модель
1
№
13
Название детали
Гайка М10х1,25-6Н
Заводской номер
1/21647/21
Количество на модель
1
№
14
Название детали
Заглушка
Заводской номер
740.1002518
Количество на модель
1
№
15
Название детали
Прокладка картера компрессора
Заводской номер
740.3509403-10
Количество на модель
1
№
16
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/73
Количество на модель
5
№
21
Название детали
Шайба плоская 10,6х18х2
Заводской номер
1/26386/01
Количество на модель
4
№
28
Название детали
Шайба 10 пружинная
Заводской номер
1/05168/73
Количество на модель
6
№
29
Название детали
Болт М10х1,25-6gх90
Заводской номер
1/59716/21
Количество на модель
2
№
30
Название детали
Шестерня ведомая в сборе
Заводской номер
740.1029120
Количество на модель
1
№
31
Название детали
Прокладка корпуса подшипника
Заводской номер
740.1029178
Количество на модель
1
№
32
Название детали
Корпус заднего подшипника вала привода топливного насоса в сборе
Заводской номер
740.1029175
Количество на модель
1
№
33
Название детали
Болт Mx- x
Заводской номер
1/59718/21
Количество на модель
2
№
34
Название детали
Болт М8-6gх20
Заводской номер
1/60434/21
Количество на модель
5
№
35
Название детали
Заглушка
Заводской номер
14.3802072
Количество на модель
1
№
36
Название детали
Прокладка
Заводской номер
740.3813856
Количество на модель
1
№
37
Название детали
Манжета в сборе
Заводской номер
740.1029240
Количество на модель
1
№
38
Название детали
Корпус заднего подшипника
Заводской номер
740.1029176
Количество на модель
1
№
39
Название детали
Болт М12х1,25-6gx55
Заводской номер
1/55409/21
Количество на модель
3
№
40
Название детали
Шайба 12 пружинная
Заводской номер
1/05170/73
Количество на модель
9
№
41
Название детали
Шайба
Заводской номер
1/05200/01
Количество на модель
9
№
42
Название детали
Болт М10х1,25-6gх65
Заводской номер
1/13437/21
Количество на модель
1
№
43
Название детали
Рым
Заводской номер
740.1002358
Количество на модель
1
№
46
Название детали
Гайка М16х1,5-6Н
Заводской номер
1/21641/11
Количество на модель
1
№
48
Название детали
Шайба 16 пружинная
Заводской номер
1/05172/77
Количество на модель
1
№
50
Название детали
Болт М16х1,5-6gх140
Заводской номер
1/59821/21
Количество на модель
1
№
51
Название детали
Шайба плоская 16х28
Заводской номер
1/05202/01
Количество на модель
1
№
52
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ось ведущей шестерни распределительного вала | 740.1029128 | 1 | 1 | 1 | |||
| 2 | Шпилька Мххх | 1/35433/21 | 3 | 3 | 2 | |||
| 3 | Болт М10х1,25-6gх25 | 1/59707/31 | 3 | 3 | 3 | |||
| 4 | Шестерня ведущая в сборе | 740.1029114 | 1 | 1 | 4 | |||
| 5 | Штифт 5Х12 установочный | 870768 | 1 | 1 | 5 | |||
| 6 | Шайба упорная | 740.1029142 | 1 | 1 | 6 | |||
| 7 | Прокладка картера маховика | 740.1002314-10 | 1 | 1 | 7 | |||
| 8 | Картер маховика в сборе | 7403.1002310-10 | 1 | 1 | 8 | |||
| 9 | Болт ТЕМ12х1,25-6gх90 | 1/55415/31 | 7 | 7 | 9 | |||
| 10 | Шайба замковая 12 | 870852 | 1 | 1 | 10 | |||
| 11 | Шайба упорная в сборе | 740.1029140 | 1 | 1 | 11 | |||
| 12 | Прокладка насоса гидроусилителя руля | 740.3407032 | 1 | 1 | 12 | |||
| 13 | Прокладка | 740.3407034 | 1 | 1 | 13 | |||
| 14 | Гайка М10х1,25-6Н | 1/21647/21 | 1 | 1 | 14 | |||
| 15 | Заглушка | 740.1002518 | 1 | 1 | 15 | |||
| 16 | Прокладка картера компрессора | 740.3509403-10 | 1 | 1 | 16 | |||
| 21 | Шайба 8 пружинная | 1/05166/73 | 5 | 5 | 21 | |||
| 28 | Шайба плоская 10,6х18х2 | 1/26386/01 | 4 | 4 | 28 | |||
| 29 | Шайба 10 пружинная | 1/05168/73 | 6 | 6 | 29 | |||
| 30 | Болт М10х1,25-6gх90 | 1/59716/21 | 2 | 2 | 30 | |||
| 31 | Шестерня ведомая в сборе | 740.1029120 | 1 | 1 | 31 | |||
| 32 | Прокладка корпуса подшипника | 740.1029178 | 1 | 1 | 32 | |||
| 33 | Корпус заднего подшипника вала привода топливного насоса в сборе | 740.1029175 | 1 | 1 | 33 | |||
| 34 | Болт Mx- x | 1/59718/21 | 2 | 2 | 34 | |||
| 35 | Болт М8-6gх20 | 1/60434/21 | 5 | 5 | 35 | |||
| 36 | Заглушка | 14.3802072 | 1 | 1 | 36 | |||
| 37 | Прокладка | 740.3813856 | 1 | 1 | 37 | |||
| 38 | Манжета в сборе | 740.1029240 | 1 | 1 | 38 | |||
| 39 | Корпус заднего подшипника | 740.1029176 | 1 | 1 | 39 | |||
| 40 | Болт М12х1,25-6gx55 | 1/55409/21 | 3 | 3 | 40 | |||
| 41 | Шайба 12 пружинная | 1/05170/73 | 9 | 9 | 41 | |||
| 42 | Шайба | 1/05200/01 | 9 | 9 | 42 | |||
| 43 | Болт М10х1,25-6gх65 | 1/13437/21 | 1 | 1 | 43 | |||
| 46 | Рым | 740.1002358 | 1 | 1 | 46 | |||
| 48 | Гайка М16х1,5-6Н | 1/21641/11 | 1 | 1 | 48 | |||
| 50 | Шайба 16 пружинная | 1/05172/77 | 1 | 1 | 50 | |||
| 51 | Болт М16х1,5-6gх140 | 1/59821/21 | 1 | 1 | 51 | |||
| 52 | Шайба плоская 16х28 | 1/05202/01 | 1 | 1 | 52 |
